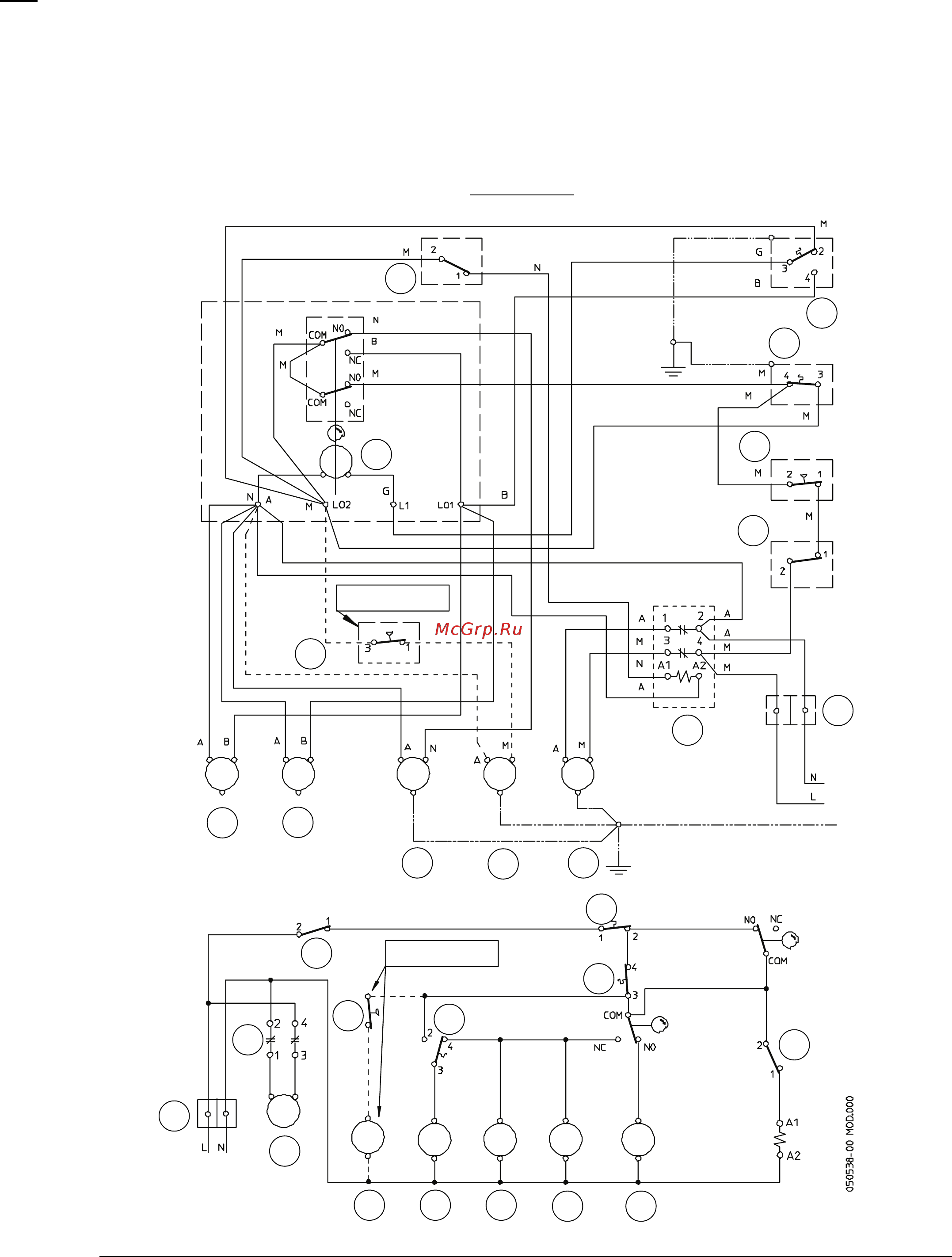

WIRING DIAGRAM - SCHEMA ELETTRICO - SCHÉMA ÉLECTRIQUE - SCHALTUNGSSCHEMA
AIR & WATER COOLED - RAFFREDDAMENTO AD ARIA ED AD ACQUA.
REFROIDISSEMENT A AIR ET A EAU - LUFT- UND WASSERGEKÜHLT
230/50-60/1
h)
65 - 90
11 PRESSURE CTRL - PRESSOSTATO
PRESSOSTAT - DRUCKSCHALTER
12 SWITCH - INTERRUTTORE
INTERRUPTEUR - SCHALTER
13 TIMER - TIMER
PENDULE - ZEITHUR
14 CONTACTOR - TELERUTTORE
CONTACTEUR - SCHALTSCHUTZ
1 TERMINAL BOARD - MORSETTIERA
BORNIER - ANSCHLUSSKASTEN
2 EVAPORATOR THERMOSTAT - TERMOSTATO EVAPORATORE
THERMOSTAT EVAPORATEUR - VERDAMPFERTHERMOSTAT
3 BIN THERMOSTAT - TERMOSTATO CONTENITORE
THERMOSTAT CABINE - SPEICHERTHERMOSTAT
4 COMPRESSOR - COMPRESSORE
COMPRESSEUR - KOMPRESSOR
5 WATER PUMP - POMPA
POMPE A EAU - WASSERPUMPE
6 FAN MOTOR - VENTILATORE
MOTOVENTILATEUR - LÜFTERMOTOR
7 WATER SOL. VALVE - VALV. INGR. ACQUA
VANNE ARRIVÉE EAU - WAISSEREINLASSVENTIL
8 HOT. GAS VALVE - VALVOLA GAS CALDO
VANNE GAZ CHAUDS - HEISSGASVENTIL
9 HI TEMP. THERMOSTAT - TERMOSTATO DI MASSIMA
THERMOSTAT DE SECURITÉ - SICHERHEITSTHERMOSTAT
10 COMPRESSOR SWITCH - INTERRUTTORE COMPRESSORE
INTERRUPTEUR COMPRESSEUR - KOMPRESSORSCHALTER
TIMER
12
2
9
3
10
11
13
5
7
8
4
3
10
8 5
1
14
9
136
6
7
1
4
14
11
2
12
A - BLUE
AZZURRO
BLEU
BLAU
B - WHITE
BIANCO
BLANC
WEISS
M - BROWN
MARRONE
MARRON
BRAUN
N - BLACK
NERO
NOIR
SCHWARZ
G - GREY
GRIGIO
GRIS
GRAU
