87

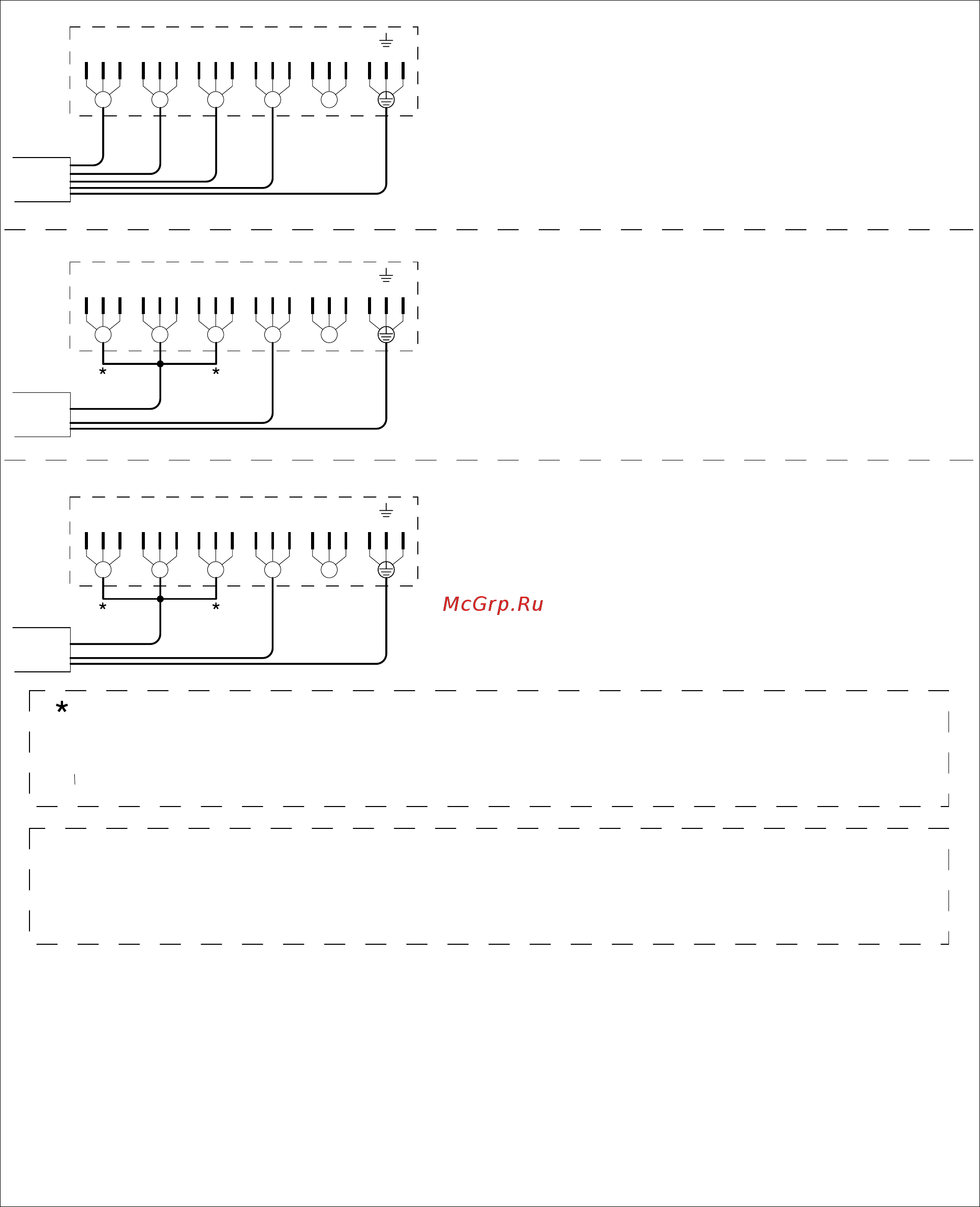

COLLEGAMENTO ELETTRICO
BRANCHEMENT ELECTRIQUE
STROMANSCHLUSS
ELECTRONIC CONNECTION
Схема подключения
346V ÷ 400V / 3N~
COLLEGAMENTO TRIFASE A STELLA CON NEUTRO
BRANCHEMENT TRIPHASE EN ETOILE AVEC NEUTRE
DREIPHASIGER STERN ANSCHLUSS MIT MITTELEITER
THREE-PHASE STAR CONNECTION WITH NEUTRAL
Трех-фазное подключение с нейтралью
LIGAÇÃO TRIFÁSICA EM FORMA DE ESTRELA, COM NEUTRA
2 GR. H07RN-F 5x2,5 mm2
200V ÷ 240V
COLLEGAMENTO MONOFASE
BRANCHEMENT MONOPHASE
EINPHASINGER ANSCHLUSS
SINGLE-PHASE CONNECTION
Одно-фазное подключение
LIGAÇÃO MONOFÁSICA
2 GR. H07RN-F 3x2,5 mm2
120V~ / 220V~ U.S.A.
COLLEGAMENTO MONOFASE
BRANCHEMENT MONOPHASE
EINPHASINGER ANSCHLUSS
SINGLE-PHASE CONNECTION
Одно-фазное подключение
LIGAÇÃO MONOFÁSICA
2 GR. 100V÷120V~ SO, SJO, SJTO 3x10 AWG
2 GR 200V÷240V~ SO, SJO, SJTO 3x12 AWG
L3 L2 L1 N
L N
N V-GVBI
IL CONDUTTORE DI TERRA (GV) DEVE ESSERE PIU' LUNGO DI 9 cm RISPETTO AI RIMANENTI
THE EARTH CONDUCTOR (GV) MUST BE LONGER THAN THE OTHERS OF 9 cm
DER ERD STROMLEITER MUSS LAENGER ALS 9 cm IN BEZUG AUF DEN RESTLICHEN STROMLEITER SEIN
LE CONDUCTEUR DE TERRE DOIT ETRE PLUS LONG DE 9 cm PAR RAPPORT A LES AUTRES
Заземляющий провод (GV) должен быть на 9 см длиннее остальных проводов
O FIO TERRA (GV) DEVE SER 9 cm MAIS COMPRIDO DO QUE OS RESTANTES
M = MARRONE MARRON BRAUN BROWN MARRON Коричневый
N = NERO NOIR SCHWARZ BLACK NEGRO Черный
B = BLU BLEU BLAU BLUE AZUL Синий
BI = BIANCO BLANC WEISS WHITE BLANCO Белый
V = VERDE VERT GRUEN GREEN VERDE Зеленый
GV = GIALLO-VERDE JAUNE-VERT GELB-GRUEN YELLOW-GREEN AMARILLO-VERDE Желто-Зеленый
BIN = BIANCO-NERO BLANC-NOIR WEISS-SCHWARZ WHITE-BLACK BLANCO-NEGRO Бело-Черный
BIB = BIANCO-BLU BLANC-BLEU WEISS-BLAU WHITE-BLUE BLANCO-AZUL Бело-Синий
VI = VIOLA VIOLET VIOLET VIOLETT VIOLETA Фиолетовый
R = ROSSO ROUGE ROT RED ROJO Красный
PONTICELLI FORNITI IN DOTAZIONE
JUMPERS ARE WITH THE SUPPLIED
ZUSATZBRUCKEN SIND IN AUSSTATTUNG
PONTETS INSERES DANS LA DOTATION
Перемычки (мосты) входят в комплект поставки
PONTINHAS FORNECIDAS
L3 L2 L1 N
L N
M GVB
B
L3 L2 L1 N
R S T N
NM GR GV
