РЛМ.06.000.000РЭ изм.00

На башне расположены два крана, имеющие независимые ма-

гистрали для подключения разных сортов пива, либо любых

двух напитков.

На передней панели модуля имеется:

• выключатель холодильного агрегата;

• переключатель режима работы охладителя «лето-зима»;

• регулятор температуры ванны охлаждения.

Модуль комплектуется каплесборником для предотвращения

растекания напитков по столешнице.

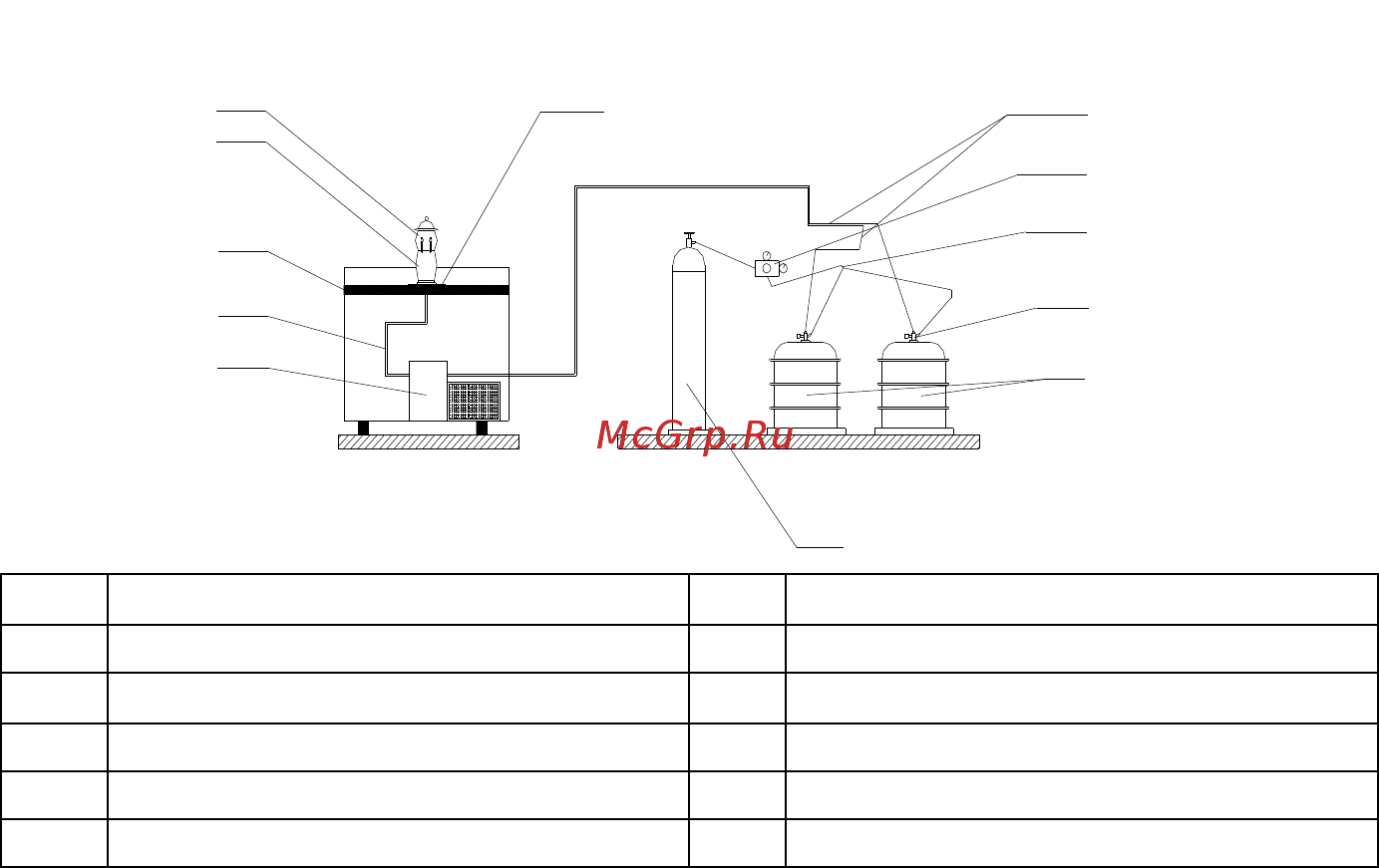

1 Башня 7

Баллон с

СО

2 Кран 8 Тройник

3 Холодильный агрегат 9

Редуктор с

СО

4 Столешница 10 КЕG-головка

5 Трубопровод 11 Кеги с напитками

6 Шланги 12 Каплесборник

Присоединение модуля к магистралям с напитками осуществ-

ляется следующим образом:

• непосредственно к газовому баллону присоединяется редук-

тор СО

с манометрами. Правый манометр показывает дав-

ление в баллоне СО

при открытом вентиле баллона. Верх-

ний манометр показывает давление в кеге с пивом, которое

должно составлять 2,5 – 3 бар;

• нижний штуцер редуктора СО

соединяется шлангом 12/7 из

комплекта с боковым штуцером KEG-головки;

•

верхний штуцер KEG-головки соединяется шлангом 12/7 с

одним из двух трубопроводов модуля. По этому трубопро-
