ATESY Регата 1840 мм [16/24] Модуль для подогрева тарелок

ФК.01.000.000РЭ изм. 00 16

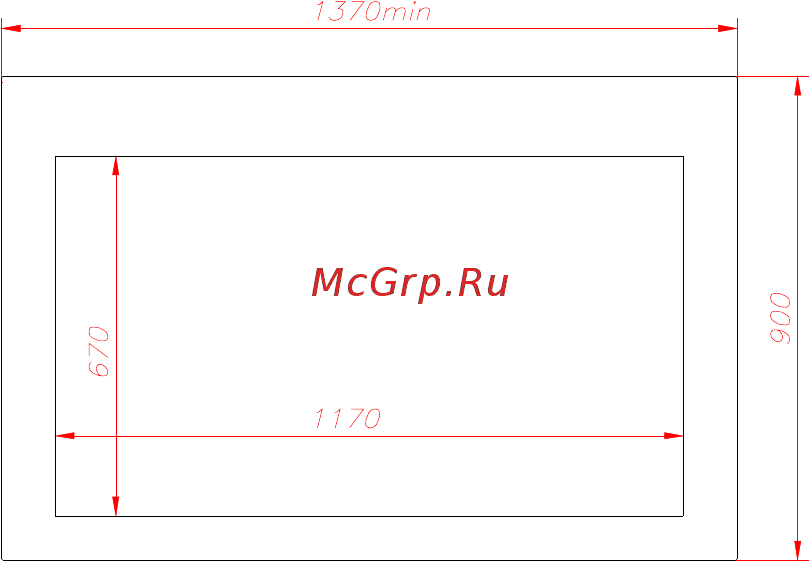

Рекомендуем данный модуль размещать в столешнице с размерами

приведёнными ниже (см. рис.15). Вырез в столешнице (670х1170 мм) при

установке на тумбу должен располагаться симметрично внутренним по-

верхностям тумбы. Толщина столешницы 30-50 мм.

Рис.15

2.1.5. Модуль для подогрева тарелок

Предназначен для подогрева стопы тарелок до температуры 30-50 ºС.

Максимальное число тарелок находящееся на элеваторе – 40-45 шт. Под-

вижные ограничители позволяют загружать тарелки различного диамет-

ра от 180 мм до 300 мм. Тарелки размещаются на платформе с пружин-

ным механизмом, который поднимается автоматически. Подъём тарелок

осуществляется после съёма 2-3 шт верхних тарелок. Над поверхностью

столешницы оказываются лишь несколько штук (5-6 шт), остальные та-

релки находятся внутри нагреваемого объёма.

Внешний вид модуля для подогрева тарелок приведён на рис.16
