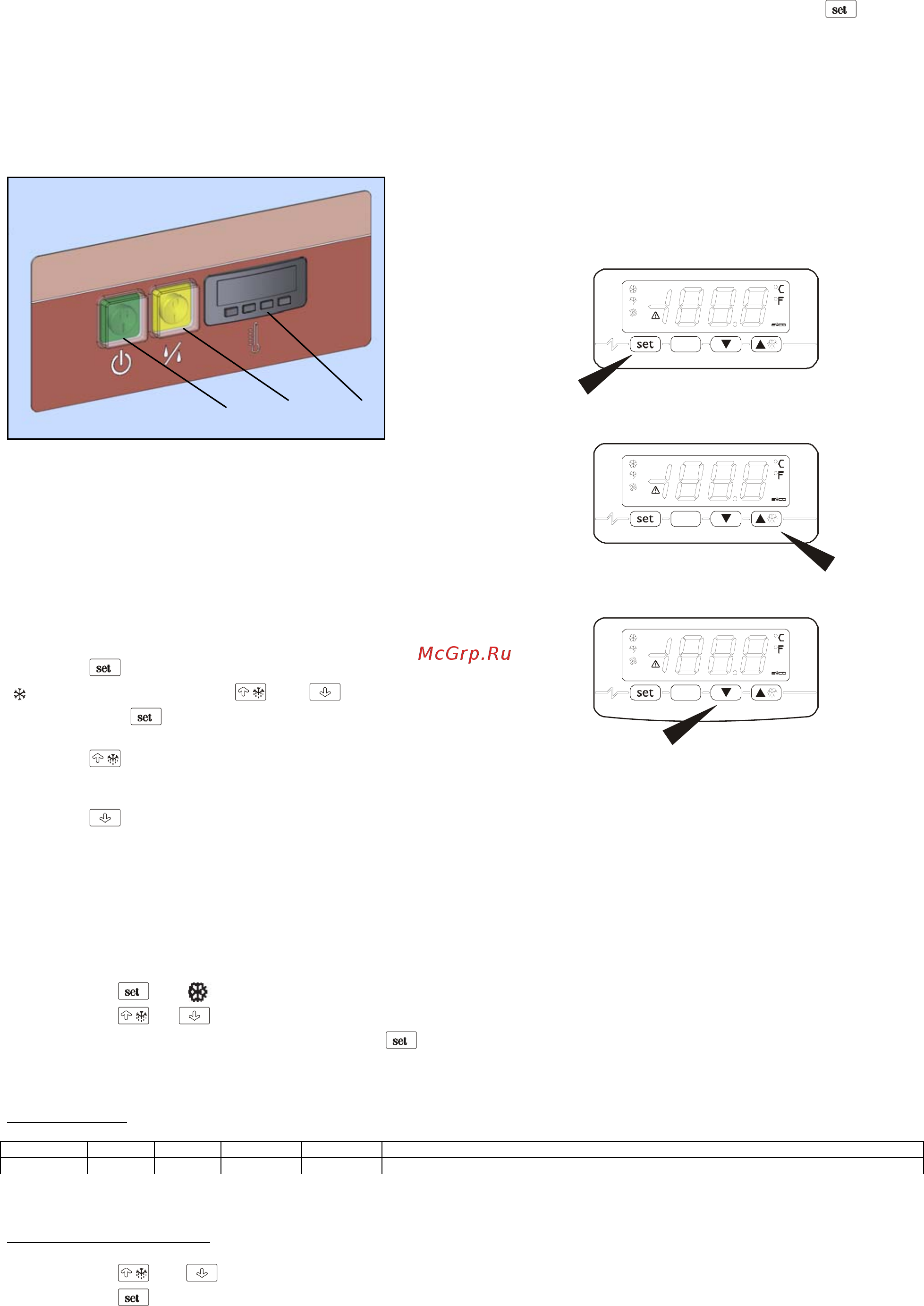

CONTROL PANELS
All products in the range use control panels with the following
controls:
1) Main switch
2) interrupteur double humudity
3) thermoregulator
1 2 3
STARTING AND OPERATION
To start operation, follow this procedure:
- Insert the plug into the current tap;
- position the line switch on ON;
- push the main switch (1); the green indicator turns on;
now set the operating temperature with the thermoregulator (3)
according to the following instructions:
- press the “
” (fig.d) button to display the SETPOINT the
“
” LED starts flashing. Use the “ ”and “ ”, buttons,
while holding the “
” button pressed, to modify the
temperature value;
- press the “
” button (fig.e) to increase the SETPOINT
value. For a faster increase, hold the button pressed.
- press the “
” button (fig.f) to decrease the SETPOINT
value. For a faster decrease, hold the button pressed.
- once the value has been modified, release the “
”button.
The display automatically shows the current temperature of the
compartment;
- check on the thermoregulator display (3) that the internal
temperature of the counter corresponds to the set value.
It is possible to regulate the value of humidity required
depending from the goods that have to be stored.
Pressing the switch (2) in position “ I ” gets a humidity grade of
70%.
Pressing the switch (2) in position “ II ” gets a humidity grade
of 90%.
fig. d
fig. e
fig. f
WORKING SETPOINT AND CONFIGURATION PARAMETERS
Setting the working setpoint
• make sure the keyboard is not locked and no procedure is running
• press
LED will flash
• press
or , within 15 seconds to change the temperature value.
• after changing the value, confirm by pressing
, or avoiding any operation for 15 seconds.
You also can modify the working setpoint through parameter SP.
Working setpoints
LABEL MIN. MAS. U.M. DEF. WORKING SETPOINTS
r1 r2 °C/°F (1) -2 working setpoint
Setting configuration parameters
To gain access the procedure:
• make sure no procedure is running
• press
and 4 s: the display will show “PA”
• press
