ELCO VG 02.160 kn со встроен. фильтром 1" мод. 70602 [10/29] Блок управления и безопасности sg 113
06/2009 - Art. Nr. 4200 1020 7700A6
Назначение

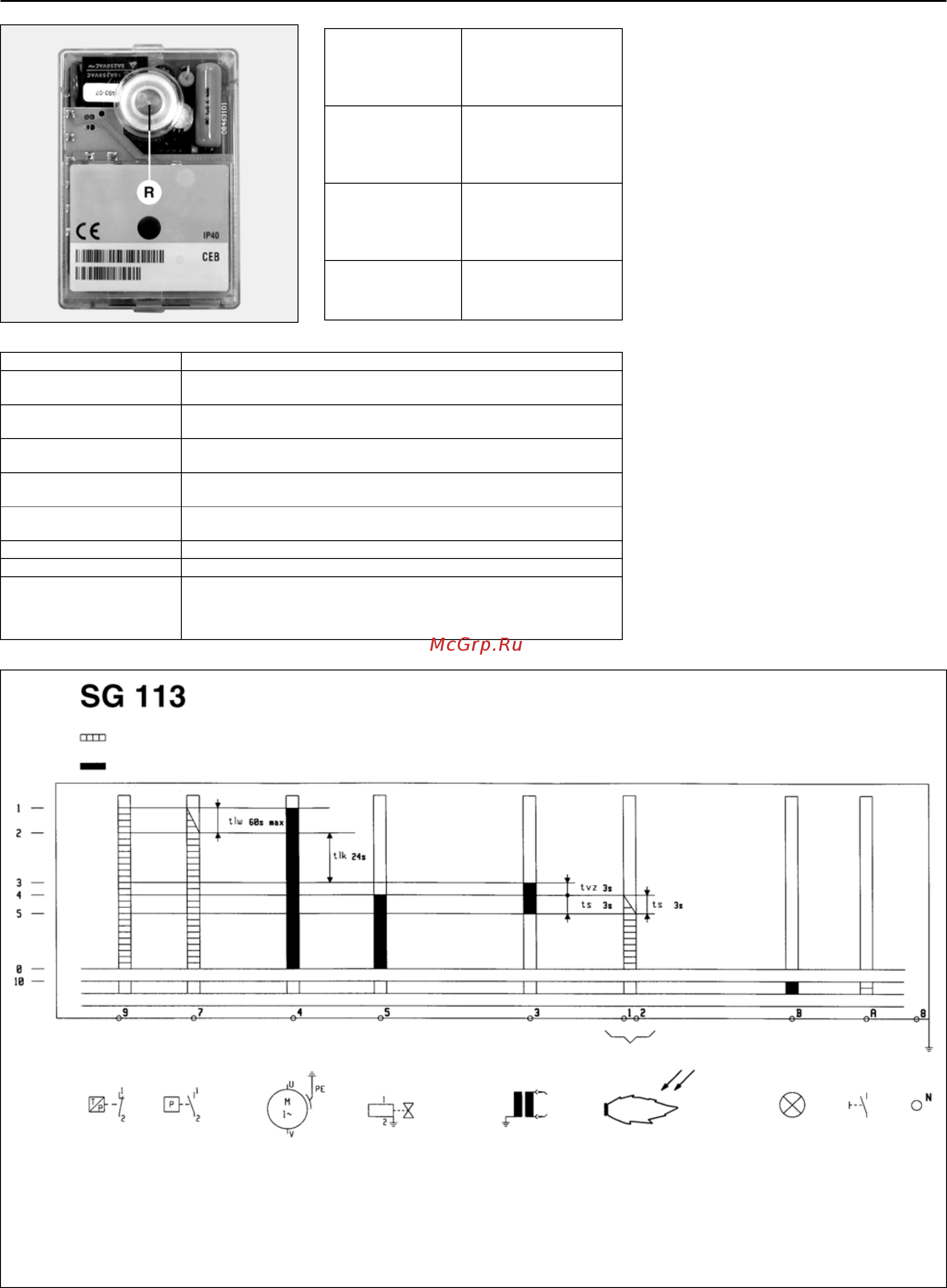

Блок управления и безопасности SG 113
Блок управления и безопасности SG 113
управляет работой вентиляционной
горелки (с наддувом). Благодаря тому, что
ход программ управляется с помощью
микропроцессора, обеспечивается
стабильная работа на длительном
промежутке времени, независимо от
изменения напряжения электросети и
окружающей температуры. Блок защищен
от падения электрического напряжения.
Если напряжение сети падает ниже
минимального значения, блок управления
выключается и
подает аварийный сигнал.
Как только напряжение достигает
рабочего значения, блок управления
включается автоматически.
Информационная система
В блок встроена визуальная
информационная система, которая
отображает информацию о причинах
перехода в аварийный режим. В каждом
случае, последняя причина остановки
заносится в память устройства и остается
доступной даже после нарушения
электропитания аппарата, а также после
его перезапуска. В случае возникновения
неисправности загорается светодиод,
встроенный в кнопку разблокировки R, и
продолжает гореть, пока ошибка не будет
исправлена, то есть пока блок не будет
разблокирован. Каждые 10 секунд лампа
гаснет и система выдает мигающий код,
соответствующий причине неисправности.
Программа визуализации, доступная
дополнительно (опция), позволяет
получить подробную дополнительную
информацию,
содержащуюся в блоке,
относительно событий эксплуатации и
неисправностей.
Блокировка и разблокировка
Блок может быть заблокирован (переход в
режим безопасности) кнопкой
разблокировки R и разблокирован (сброс
неисправности) при условии, что блок
находится под напряжением.
При нажатии на кнопку при нормальной
эксплуатации или во время фазы запуска
блок переходит в режим безопасности.
Нажатие
на кнопку в аварийном режиме
обеспечивает разблокировку блока.
Перед тем как осуществить монтаж
или демонтаж блока отключите
устройство от электропитания.
Открывать блок или производить
ремонтные работы запрещено!
Нажатие на
кнопку R в
течение ...
... вызывает ...
... менее 9
секунд ...
Блокировку и
разблокировку
блока.
... от 9 до 13
секунд ...
Удаление
статистических
данных блока.
... более 13
секунд ...
Никакого
действия
Код Причина неисправности
Отсутствует сигнал пламени после истечения времени
безопасности.
Паразитное пламя во время предварительной вентиляции
или во время предварительного розжига.
Реле давления воздуха: контакт не замыкается в
предусмотренный промежуток времени
Реле давления воздуха: контакт размыкается при запуске или
во время работы.
Реле давления воздуха не отключено, например, вследствие
залипания
контактов.
Исчезновение пламени во время работы.
— Блок заблокирован вручную (см. также "блокировка").
Код
–
Условные обозначения
Короткий световой сигнал
Длинный световой сигнал
Пауза
Необходимые входные сигналы
Выходные сигналы
Регулятор
температуры Реле давления воздуха Электромотор горелки Газовый клапан Устройство розжига Детектор пламени Неисправность Разблокировка
1 Запуск блока и двигателя
2 Проверка давления воздуха
3 Запуск устройства розжига и окончание
предварительной вентиляции
4 Питание газового клапана
5 Отключение устройства розжига, затем работа
горелки
0 Отключение регулирования - остановка горелки
10 Аварийный режим
tlw Время ожидания реле давления воздуха
tlk Время предварительной вентиляции
tvz Время предварительного розжига
ts Время безопасности
