ELCO VG 02.160 kn со встроен. фильтром 1" мод. 70602 [12/29] Монтаж горелки
06/2009 - Art. Nr. 4200 1020 7700A8
Установка
Монтаж горелки

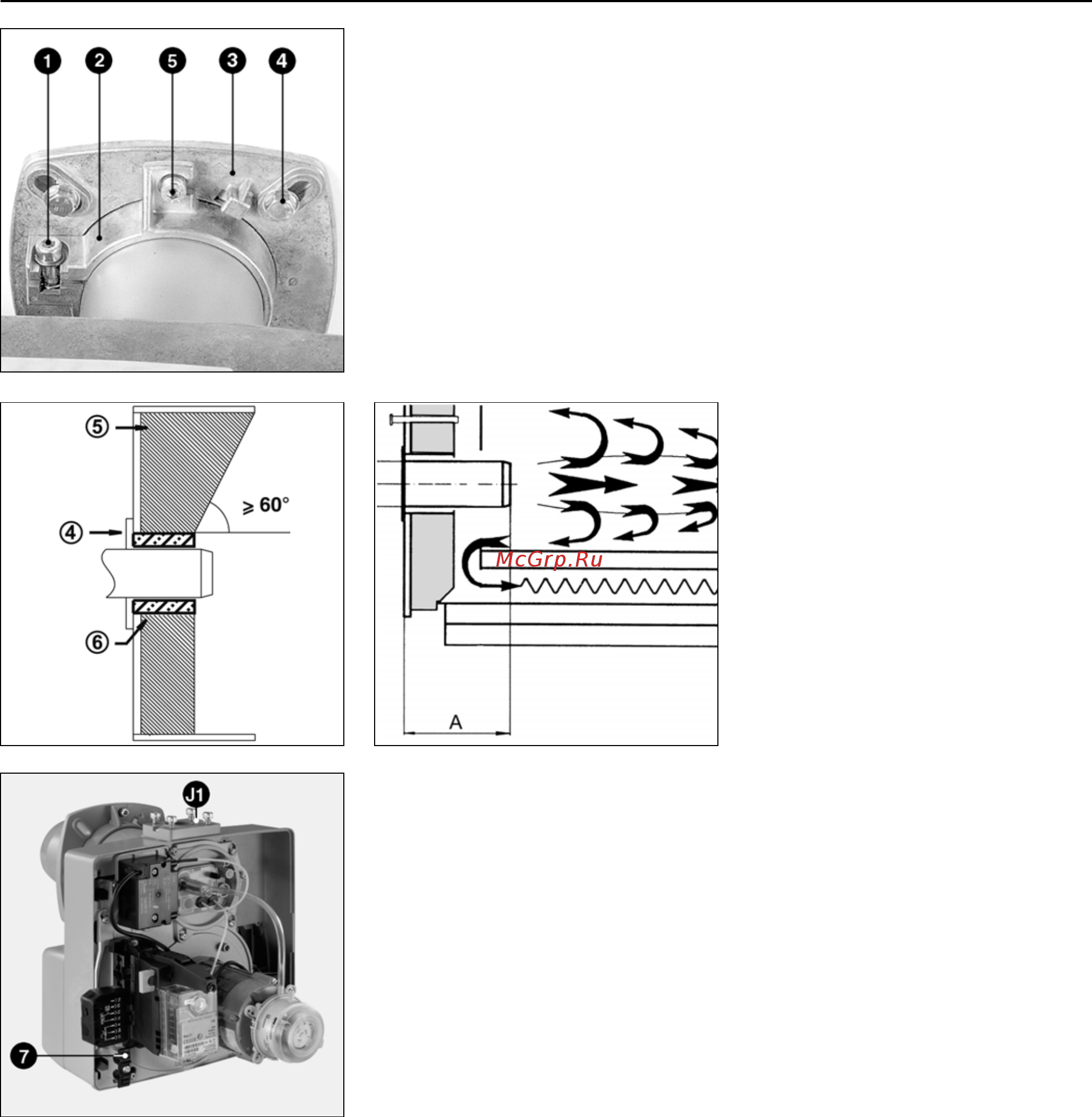

Монтаж горелки
Фланец горелки 3 имеет
продолговатые отверстия и может
использоваться для установки на
отверстии диаметром от 150 до
180 мм. Эти размеры соответствуют
стандарту EN 226.
Путем перемещения держателя
трубы 2 на сопле форсунки можно
адаптировать глубину ввода узла
горения к геометрическим
параметрам топочной камеры.
Глубина ввода остается неизменной
при установке или при снятии
горелки. Посредством держателя
трубы 2 горелка крепится к
соединительному фланцу и, таким
образом, - к котлу. Поэтому топочная
камера оказывается герметично
закрытой.
Установка:
• Закрепите соединительный фланец
3 на котле болтами 4.
• Установите держатель трубы 2 на
сопло горелки и закрепите его
болтом 1. Затяните болт 1
моментом не более 6 Нм.
• Слегка поверните горелку, вставьте
ее во фланец и закрепите болтом 5.
Снятие:
• Ослабьте затяжку болта 5.
• Повернув горелку, извлеките ее из
байонетного затвора, а затем из
фланца.
Глубина установки сопла и
огнеупорная вставка
Для котлов без охлаждения передней
стенки и при отсутствии других указаний
со стороны производителя котла,
необходимо выполнить огнеупорную
вставку или теплоизоляцию 5, как
показано на рисунке слева.
Эта вставка не должна заходить за
передний край сопла горелки, а угол его
конического скоса должен превышать
60°. Воздушный
промежуток 6 должен
быть заполнен эластичным и
невоспламеняемым теплоизоляционным
материалом. Для котлов с глухой
камерой сгорания при выборе
минимальной глубины A наконечника
горелки необходимо руководствоваться
указаниями производителя котла.
Монтаж газовой арматуры
• Убедитесь, что уплотнительное
кольцо J1 находится на месте и
правильно установлено на фланце.
• Закрепите газовую рампу справа
или слева с магнитными
катушками в вертикальном
положении.
• Пропустите присоединительный
кабель для газовой рампы через
зажим 7 и подключите его к газовой
рампе.
В Бельгии должен
использоваться комплект реле
Арт
. № 13013508.
Общие указания по подключению
газа
• Подключение газовой рампы к
газовой сети должно
осуществляться только
квалифицированным
специалистом.
• Сечение газового трубопровода
должно быть достаточным, чтобы
давление подаваемого газа не
падало ниже заданного уровня.
• Перед газовой рампой должен быть
установлен ручной запорный кран
(в комплект поставки не входит).
• В Германии,
в соответствии с
типовыми директивными
документами, на нагревательных
установках должен дополнительно
устанавливаться запорный
предохранительный термоклапан.
При пуске горелки в эксплуатацию
установка немедленно переходит под
ответственность лица,
осуществившего монтаж или его
представителя. Только это лицо
может гарантировать, что установка
соответствует всем действующим
нормам и предписаниям. Лицо,
осуществляющее монтаж, должно
обладать разрешением, выданным
поставщиком газа, проверить
герметичность оборудования и
выполнить продувку воздуха.
