![ELCO VG 02.160 kn со встроен. фильтром 1" мод. 70602 [3/29] 80 120 160 200](/img/pdf.png)
ELCO VG 02.160 kn со встроен. фильтром 1" мод. 70602 [3/29] 80 120 160 200
06/2009 - Art. Nr. 4200 1020 7600A 3
daPa mbar
kW
70 110
0
5
10
15
20
25
40 80 120 160 200
0
0,5
1
1,5
2
2,5
VG 02.120
daPa mbar
kW
100
0
5
10
15
20
25
40 80 120 160 200
0
0,5
1
1,5
2
2,5
VG 02.160
daPa mbar
kW
210
140
0
5
10
15
20
25
40 80 120 160 200
0
0,5
1
1,5
2
2,5
VG 02.210
Примечание к кривой
мощности G 02.120
- - - - Кривая мощности для
природного газа (LL) с
давлением подачи газа
20 мбар, кривая мощности
в виде сплошной линии,
начиная с давления
подачи газа 25 мбар

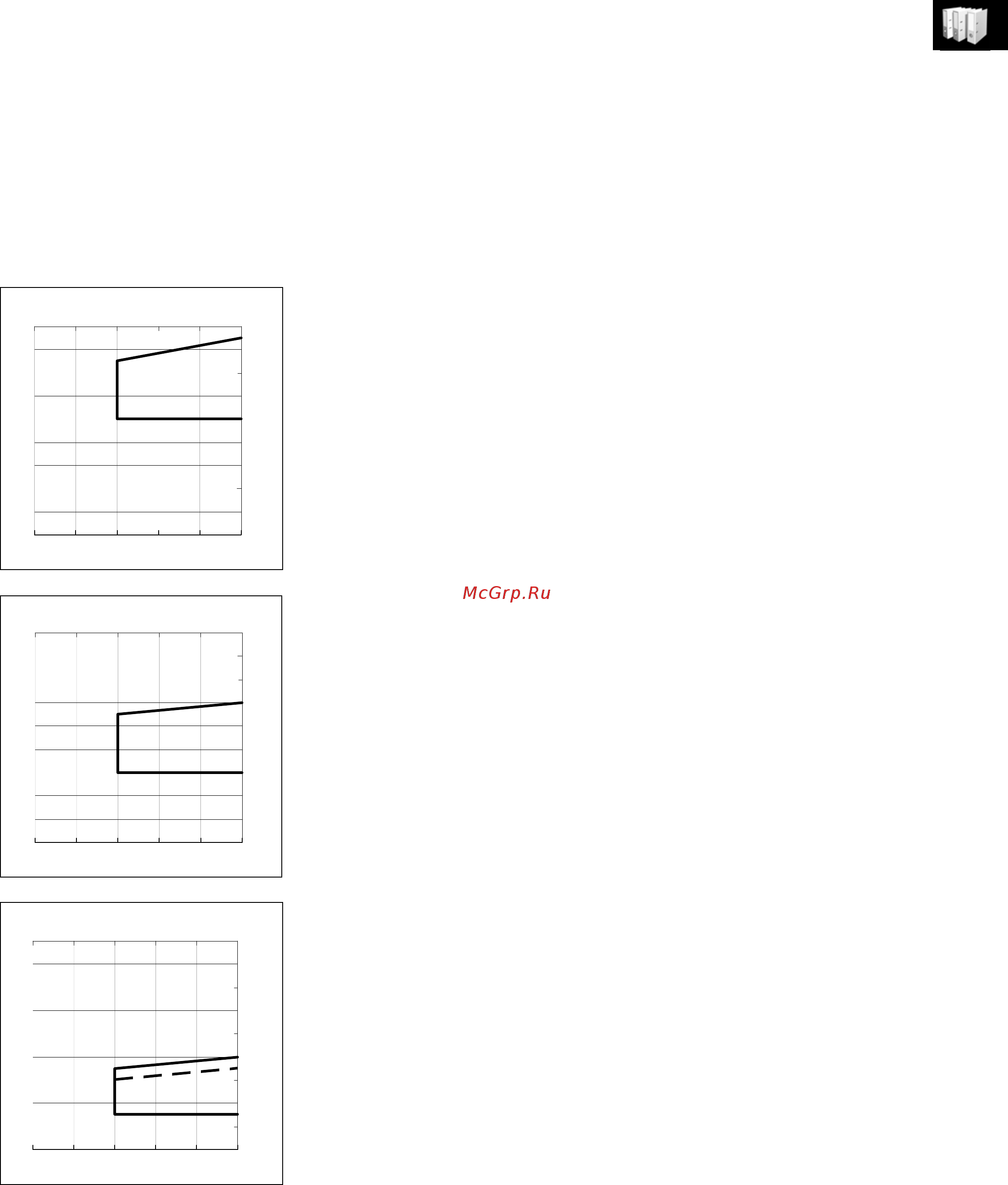

Кривые мощности
Кривая мощности показывает
изменение мощности горелки в
зависимости от давления в
топочной камере сгорания. Она
соответствует максимальным
значениям, измеренным в
соответствии со стандартом
EN676 в стандартном канале.
При выборе горелки
необходимо учитывать КПД
котла.
Расчет мощности горелки:
Q
F
= мощность горелки, кВт
Q
N
= номинальная мощность
котла, кВт
ηK= КПД котла (%)
Условные обозначения:
V = VECTRON
G = Природный газ/пропан
02 = Типоразмер
120 = Базовая мощность, кВт
KN = Головка горелки
стандартной длины
KL = Длинная головка горелки
Q
F
Q
N
ηK
-------- -=
Observación acerca de la curva
de potencia G 02.120
- - - - Curva de potencia para el gas
natural (LL) con presión de
conexión de 20 mbar, curva
de potencia completa a partir
de una presión de conexión
de 25 mbar
Curvas de potencia
La curva de potencia representan la
potencia del quemador en función
de la presión existente en el hogar.
Corresponde a los valores máx.
medidos, según la norma EN676, en
un túnel normalizado.
Para seleccionar el quemador es
necesario tener en cuenta el
coeficiente de rendimiento de la
caldera.
Cálculo de la potencia del
quemador:
Q
F
= potencia del quemador
(kW)
Q
N
= potencia nominal
de la caldera (kW)
ηK = rendimiento de la caldera
(%)
Leyenda:
V = VECTRON
G = Gas natural/Gas propano
02 = Medidas
120 = Referencia de potencia en
kW
KN = Cabeza de combustión de
longitud normal
KL = Cabeza de combustión
larga
Q
F
Q
N
ηK
-------- -=
