ELCO VL 1.95 [10/29] Топливный насос горелки
![ELCO VL 1.95 [10/29] Топливный насос горелки](/views2/1329843/page10/bga.png)
06/2009 - Art. Nr. 4200 1017 5900B6
Назначение
Топливный насос горелки
Насос топливной горелки является
самовсасывающим насосом с
шестеренным приводом, который
должен подсоединяться двустенной
трубкой через фильтр удаления воздуха.
В насосе имеется входной фильтр и
регулятор давления топлива. Перед
пуском в работу установите манометры
для измерения давления (
4
) и
разрежения (
5
).

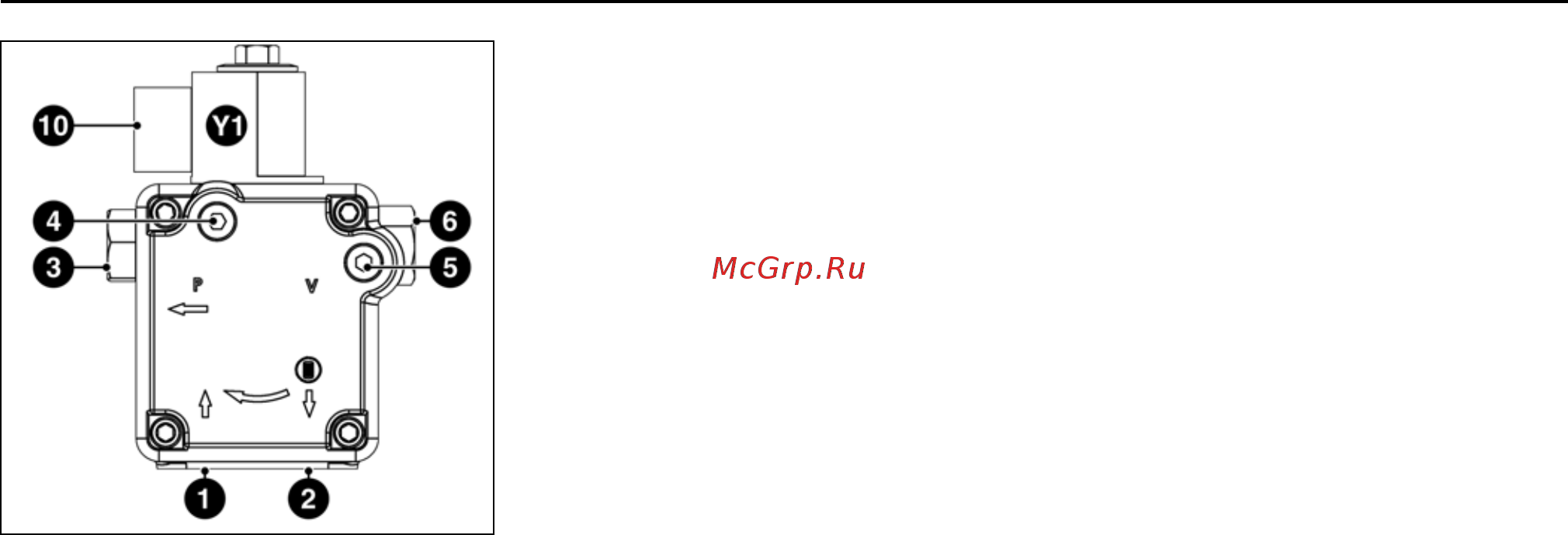

1 Всасывающий штуцер
2 Нагнетательный штуцер
3 Штуцер давления
4 Точка подключения манометра
(давление топлива)
5 Точка подключения манометра
(разрежение)
6 Регулирование давления
дизельного топлива
10 Электроподключение
электромагнитного клапана
Y1 Электромагнитный топливный
клапан
