ELCO VL 1.95 [7/29] Краткий обзор
![ELCO VL 1.95 [7/29] Краткий обзор](/views2/1329843/page7/bg7.png)
06/2009 - Art. Nr. 4200 1017 5900B 3

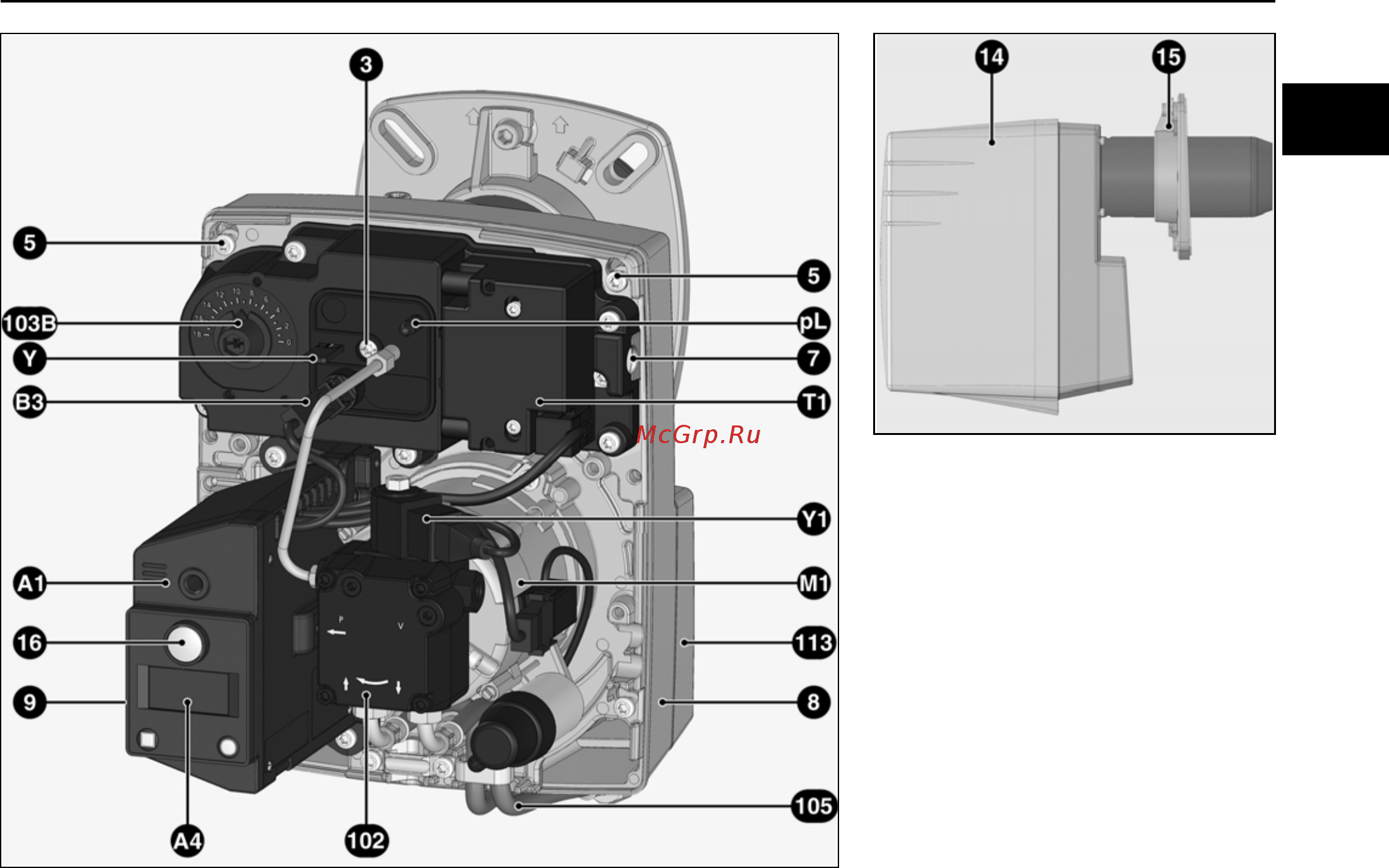

Краткий обзор
Описание горелки
ru
А1 Блок управления и безопасности
A4 Дисплей
В3 Детектор пламени
M1 Электродвигатель вентилятора и
насос
pL Датчик давления воздуха
T1 Устройство розжига
Y Регулировочная шкала
Y1 Электромагнитный клапан
3 Регулировка подачи воздуха в
головке горелки
5 Винт крепления панели
7 Крепежное устройство
8 Корпус
97-полюсный соединительный
разъем (скрыт)
14 Кожух горелки
15 Фланец крепления с
теплоизолирующей прокладкой
16 Кнопка разблокировки
102 Топливный насос
103B Регулировка подачи
воздуха
105 Топливные шланги
113 Короб воздухозабора
