06/2009 - Art. Nr. 4200 1017 5800B4

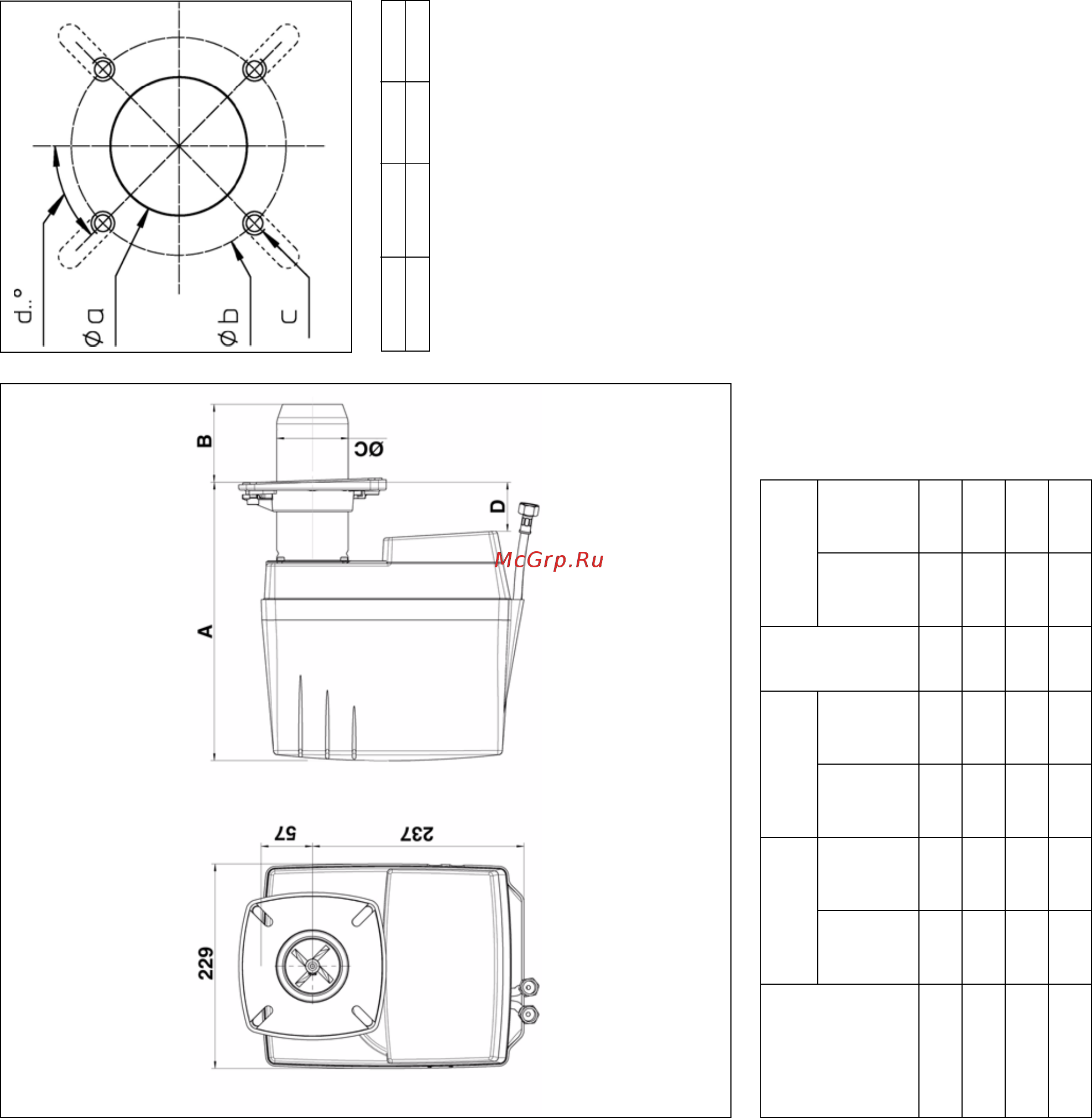

a (mm) b (mm) cd
95-104 150-170 M8 45°
A
(mm)
B
(mm)
ØC
(mm)
D
не
менее/
mín/
ελάχ./
min.(*)
не
более/
máx/μέγ./
maks.
не
менее/
mín/
ελάχ./
min.(*)
не
более/
máx/μέγ./
maks.
не
менее/
mín/
ελάχ./
min.(*)
не
более/
máx/μέγ./
maks.
VL1.40, VL1.40P 270 310 70 120 80 21 71
VL1.42 270 310 70 120 80 21 71
VL1.55, VL1.55P 270 310 70 120 80 21 71
VL1.95 297 357 70 138 90 15 83
* для толщины дверцы 70 мм / para una puerta con un grosor de 70 mm / για πάχος πόρτας
70mm / przy drzwiach o grubości 70mm / 70mm kapı kalınlığı için
