УКАЗАТЕЛЬ

1. ОПИСАНИЕ ГОРЕЛКИ 1

4. РАБОТА 6

1.1 Комплектация 1 4.1 Регулировка подачи топлива 6

4.2 Рекомендуемые форсунки 6

2. ТЕХНИЧЕСКИЕ ДАННЫЕ 2

4.3 Регулировка винта – электродов 7

2.1 Технические данные 2 4.4 Давление насоса 7

2.2 Размеры 2 4.5 Регулировка головки 8

2.3 Область применения 2 4.6 Регулировка заслонки 8

4.7 Программа пуска 8

3. МОНТАЖ 3

3.1 Крепление на котел 3

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 8

3.2 Подача топлива 3

3.3 Гидравлические схемы 4

6. НЕИСПРАВНОСТИ / УСТРАНЕНИЕ 9

3.4 Электрическое подключение 5

7. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ 10

1. ОПИСАНИЕ ГОРЕЛКИ

Горелка на дизельном топливе с одноступенчатым режимом работы.

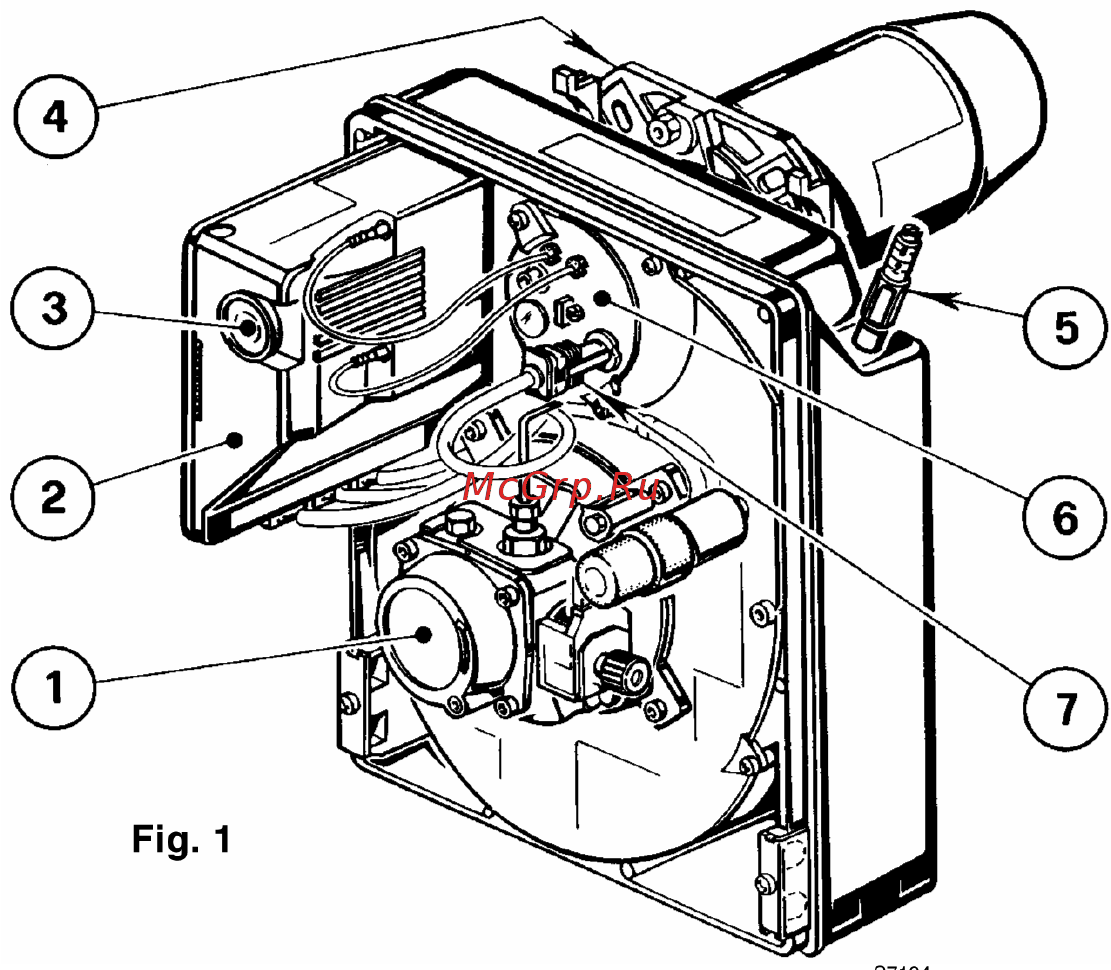

1 – Топливный насос

2 – Блок управления

3 – Кнопка перезапуска после

аварийной остановки с

сигнализацией аварийной

остановки

4 – Фланец с теплоизолирующим

экраном

5 – Устройство регулировки

воздушной заслонки

6 – Держатель форсунки

7 – Фотосопротивление

Рис. 1

1.1 КОМПЛЕКТАЦИЯ

Фланец с теплоизолирующим

экраном

1 шт. Винты и гайки для фланца, служащего для

крепления горелки к котлу

4 шт.

Винт и гайки для фланца 1 шт. Гибкие трубки со штуцерами 2 шт.

7-полюсная вилка 1 шт.
