3. МОНТАЖ

3.1 КРЕПЛЕНИЕ НА КОТЕЛ

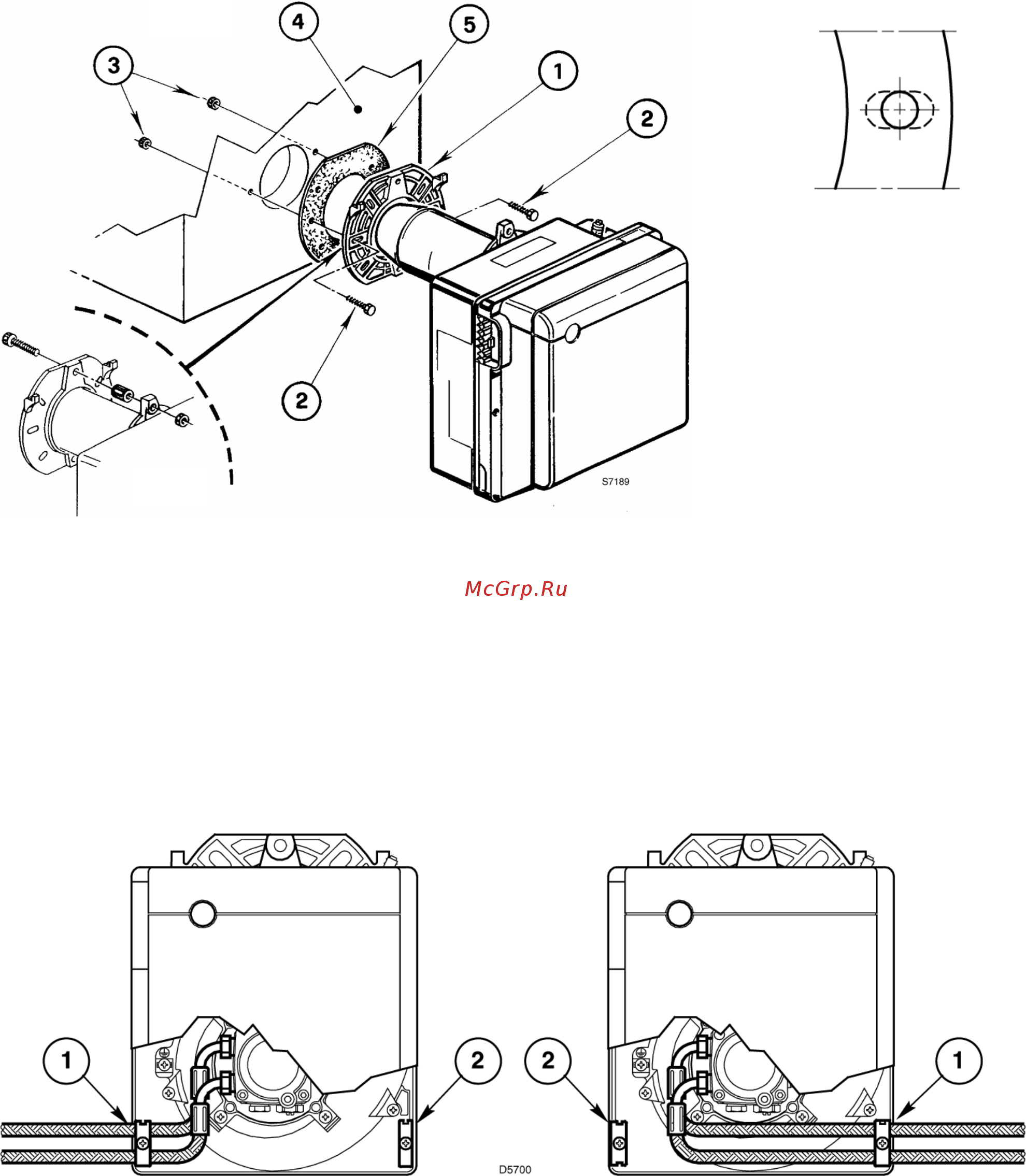

Рис.2

Рис.3

Рис. 4

Вставьте во фланец (1) винт и две гайки, (смотри рис.3).

При необходимости увеличьте отверстия в теплоизолирующем экране (5), (смотри рис.

4).

Закрепите на дверце котла (4) фланец (1) с помощью винтов (2) и

(в случае

необходимости)

гаек (3),

установив между дверцей котла и фланцем горелки

изолирующий экран (5)

, (смотри рис.2).

3.2 ПОДАЧА ТОПЛИВА

Рис. 5

Трубы, по которым подается солярка, могут подходить к горелка с обеих сторон.

В зависимости от того, выходят ли трубы слева или справа от горелки, необходимо

переставить как крепежную пластинку (1), так и уголок (2), который закрывает отверстие

(смотри рис. 5).
