Riello GULLIVER RG1 с форсункой 0,85 / 60В [6/13] Электрическое подключение

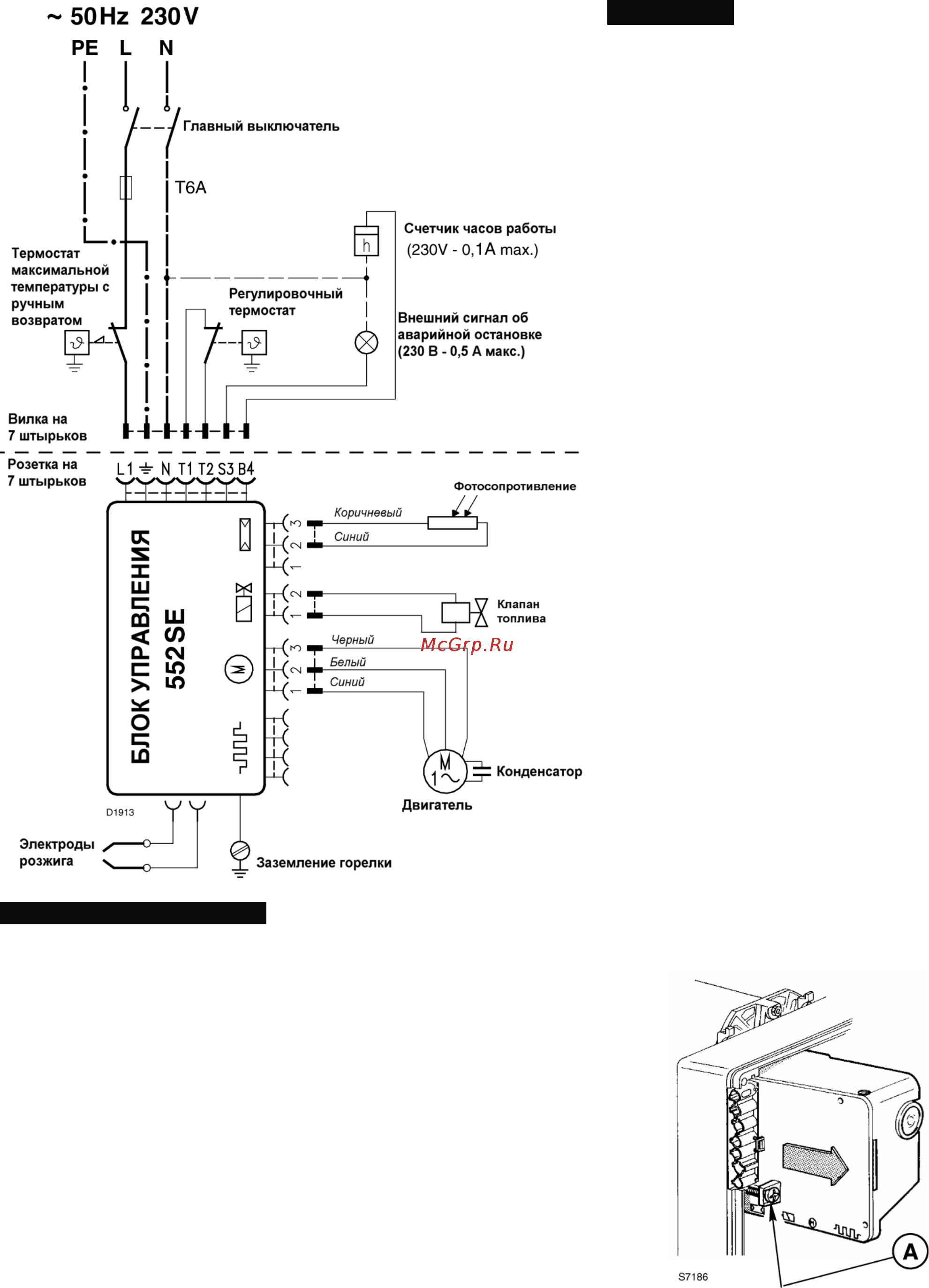

3.4 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ВЫПОЛНЯЕТСЯ НА ЗАВОДЕ

ВНИМАНИЕ:

НЕ ПЕРЕПУТАЙТЕ ФАЗУ И

НЕЙТРАЛЬ

ЗАМЕЧАНИЯ:

сечение проводников 1,5 мм

выполняемые монтажной

организацией электрические

соединения, которые

находятся в ее компетенции,

должны соответствовать

действующим в стране

стандартам.

•

(смотри страницу 4).

Присоедините

автоматический выключатель

(230 В – 0,5А макс.) к клеммам

N – B4

7-и штырьковой вилки.

ТЕХНИЧЕСКАЯ ПРОВЕРКА

Убедитесь, что горелка

останавливается при

размыкании контактов

термостатов, и что происходит

аварийная остановка при

затемнении

фотосопротивления.

БЛОК УПРАВЛЕНИЯ

Для того, чтобы снять с горелки блок управления, ослабьте

винт (А, рис. 10) и отсоединив все компоненты, потяните в

направлении стрелки 7-штырьковыю вилку

с проводом

заземления

Если вы сняли блок управления, снова завинтите винт

(А) с моментом силы 1 – 1,2 Н*м.

Рис. 10
