Daikin FXZQ50A [8/20] Рекомендации по монтажу труб хладагента
![Daikin FXZQ40A [8/20] Рекомендации по монтажу труб хладагента](/views2/1328629/page8/bg8.png)
Инструкция по монтажу и эксплуатации
5
FXZQ15~50A2VEB
Системы кондиционирования типа VRV
4P341102-1A – 2013.01

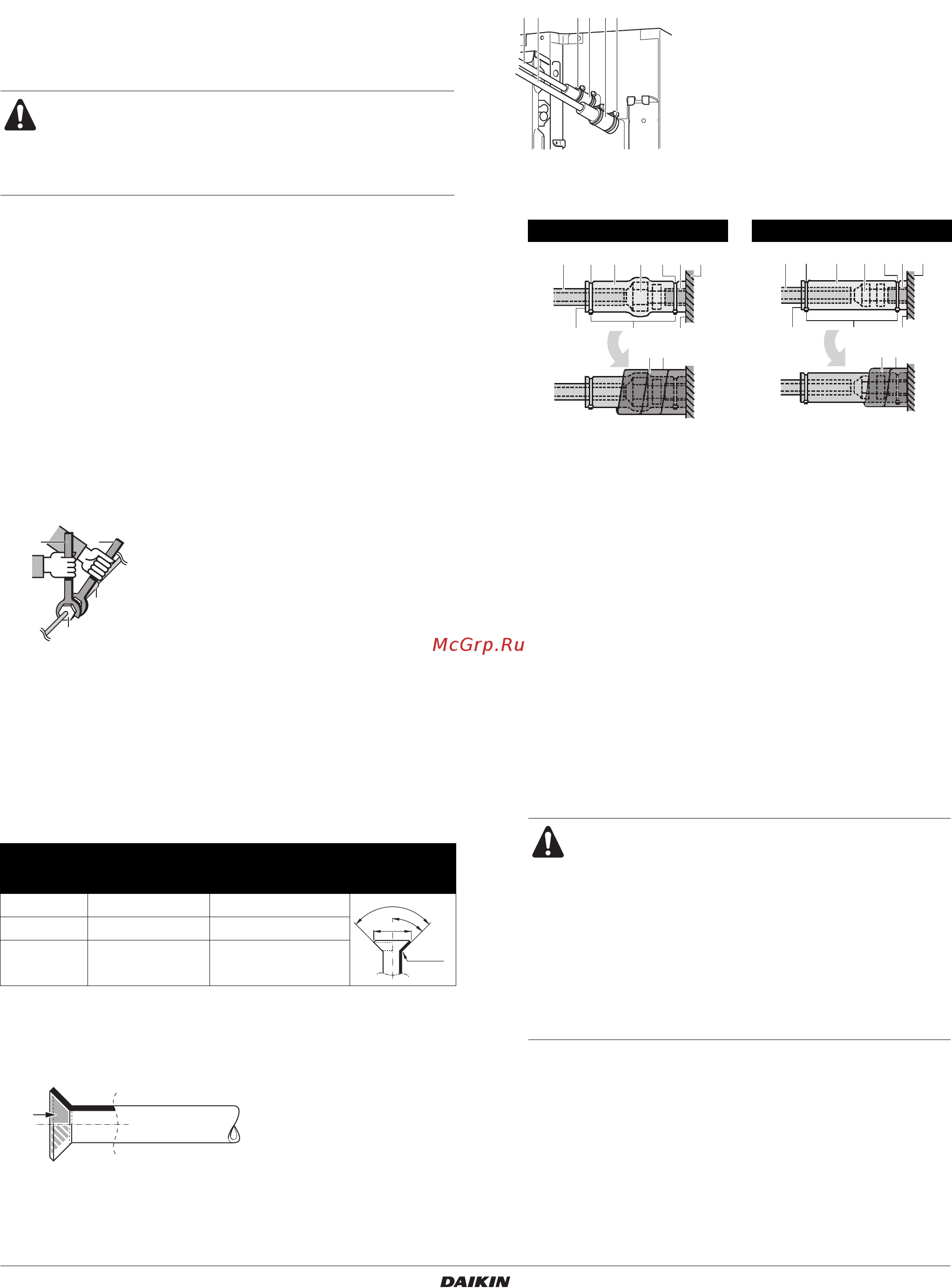

Рекомендации по монтажу труб
хладагента
Сведения о прокладке трубопровода хладагента до наружного
агрегата содержатся в руководстве по монтажу, которое входит
в комплект поставки наружного агрегата.
Выполните теплоизоляционные работы в полном объеме с обеих
сторон газового и жидкостного трубопроводов. В противном
случае возможны утечки воды.
Перед монтажом труб проверьте, какой тип хладагента
используется.
При резке и развальцовке труб следует применять материалы
и инструменты, совместимые с хладагентом R410A.
Во избежание попадания в трубу пыли, влаги или других
посторонних веществ обжимайте конец трубы либо
обматывайте его лентой.
Наружный блок загружается хладагентом.
Чтобы предотвратить утечку воды, выполните
теплоизоляционные работы в полном объеме с обеих сторон
газового и жидкостного трубопроводов. При использовании
теплового насоса температура в газопроводе может достигать
120°C, поэтому используйте изоляцию, обладающую
достаточной устойчивостью к такой температуре.
При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа – обычный и динамометрический.
Следите за тем, чтобы в контур хладагента не попадали
посторонние среды, например воздух.
Для фланцевых соединений используйте только закаленные
материалы.
Размеры накидных гаек и значения моментов затяжки
приведены в Таблица 1. (Если гайки перетянуть
, то можно
повредить развальцованную часть трубы, что приведет
кутечке хладагента.)
Таблица 1
На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
кзатяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.
Если во время работы происходит утечка хладагента,
проветрите помещение. При сильном нагреве хладагент
выделят токсичный газ.
Убедитесь в отсутствии утечек хладагента
. Токсичный газ
может выделяться при утечке хладагента в помещениях и
воздействии на него тепла от обогревателей, кухонных плит
и др.
В заключение установите изоляцию, как показано на
рисунке ниже (используйте вспомогательные детали,
входящие в комплект поставки)
Изоляция труб
Установка должна производиться аттестованными
специалистами. Материалы и порядок монтажа
должны полностью соответствовать существующим
национальным и международным нормам. В Европе
должен использоваться действующий стандарт EN378.
Диаметр
труб
Момент затяжки
Размеры
развальцованного
торца трубы A (мм)
Форма
развальцовки
Ø6,4 15~17 Н•м 8,7~9,1
Ø9,5 33~39 Н•м 12,8~13,2
Ø12,7 50~60 Н•м 16,2~16,6
1
2
4
3
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
R0.4~0.8
45
2
90
2
A
Газопровод Трубопровод жидкости
1 Изолирующий материал для труб (приобретается
по месту установки)
2 Накидная гайка
3 Изоляция для арматуры (поставляется вместе
с агрегатом)
4 Изолирующий материал для труб (основной блок)
5 Основной блок
6 Хомут (приобретается отдельно)
7 Уплотнительная подушка среды 1 для газового
трубопровода (поставляется вместе с агрегатом)
Уплотнительная подушка среды 2 для жидкостного
трубопровода (поставляется вместе с агрегатом)
A Поверните швами
вверх
B Присоедините к основанию
C Закрепите детали, отличные от изоляционного
материала труб
D Оберните агрегат от основания до верхней
поверхности фланцевой гайки
Убедитесь в надлежащей изоляции всех труб
на всем их протяжении до соединительных
элементов внутри агрегата.
В трубах без изоляции возможно образование
конденсата. Также возможны ожоги при
контакте с такими трубами.
Убедитесь в отсутствии остатков масла на
пластмассовых деталях декоративной панели
(дополнительное оборудование).
Масло может привести к повреждению
пластмассовых деталей.
4 551 2 3
1 Жидкостная линия
2 Газовая трубка
3 Изоляция для арматуры
для жидкостной трубы
4 Изоляция для арматуры
для газовой трубы
5 Зажимы
(используйте 2 зажима
для изоляции)
AB
D
C
7
1234566
ABC
1234566
D7
