FXZQ15~50A2VEB
Системы кондиционирования типа VRV
4P341102-1A – 2013.01
Инструкция по монтажу и эксплуатации
6

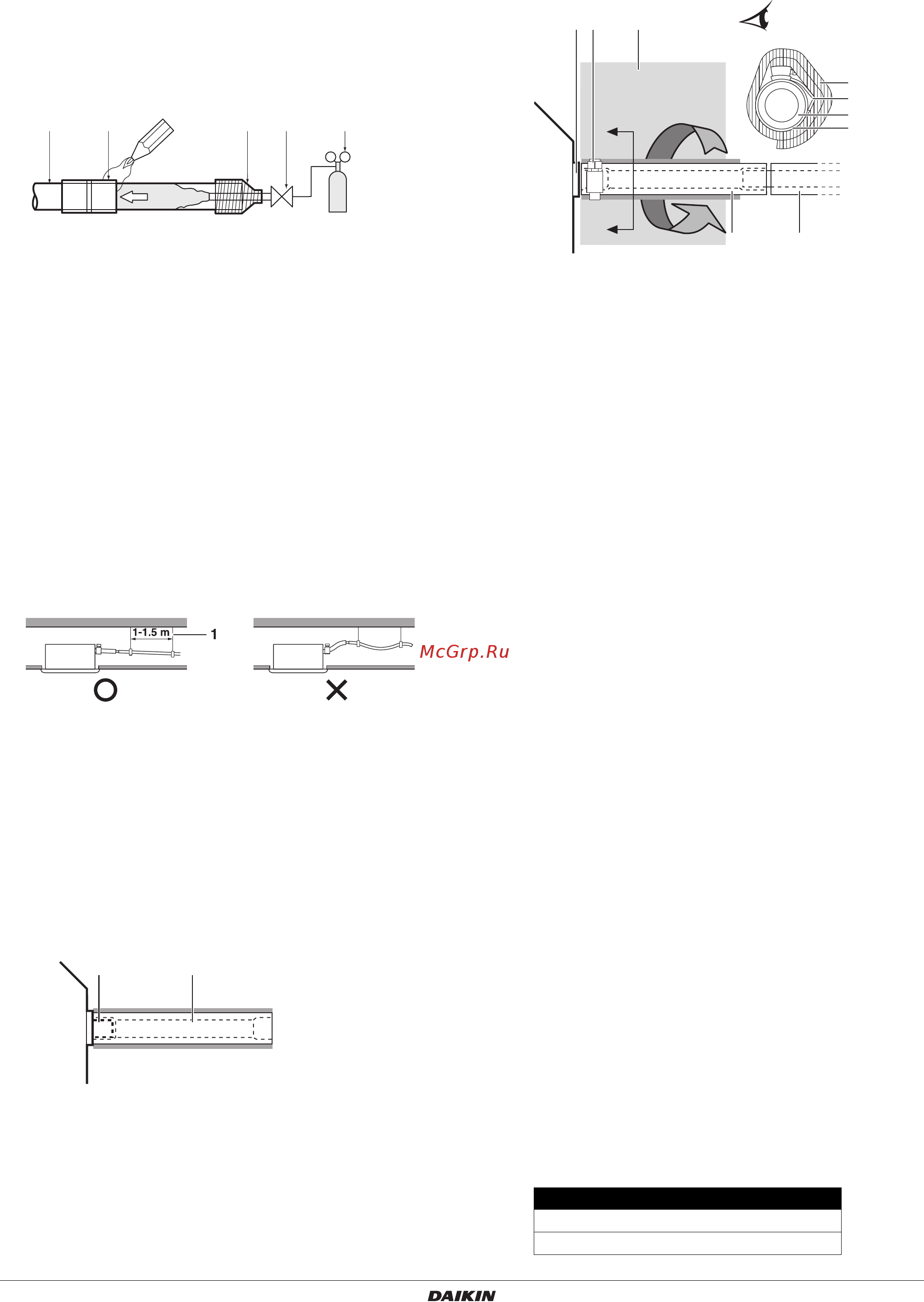

Меры предосторожности при пайке
Обязательно выполните продувку азотом при пайке.
Пайка без проведения продувки азотом или подачи азота
втрубопровод приводит к образованию оксидированной
пленки на внутренней поверхности труб, оказывая
негативное воздействие на клапаны и компрессоры всистеме
охлаждения и препятствуя нормальному функционированию.
С помощью редукционного клапана установите давление
азота в трубопроводе 0,02 МПа (то есть лишь ощутимым,
если направить на кожу).
Рекомендации по монтажу дренажного
трубопровода
Установка дренажного трубопровода
Установите дренажный трубопровод, как показано на рисунке,
ивыполните все необходимые операции по предотвращению
образования конденсата. Неправильно установленный
трубопровод может стать причиной утечек, что может привести
к намоканию мебели и других предметов.
Установите дренажные трубы.
- Трубопроводы должны быть как можно короче с уклоном
вниз не менее 1/100, чтобы воздух не удерживался
втрубе.
- Размер труб
должен быть равным или большим размера
соединительной трубы (виниловая труба с номинальным
диаметром 20 мм и внешним диаметром 26 мм).
- Вставьте прилагаемый сливной шланг как можно глубже
в дренажный разъем.
- Затяните металлический зажим, как показано на рисунке.
- По завершении испытания дренажного трубопровода
закрепите уплотнительную подушку для слива (4)
(поставляется вместе с агрегатом) на незакрытой части
дренажного разъема (между сливным шлангом и корпусом
агрегата).
- Для изоляции оберните большую уплотнительную
подушку (поставляется) вокруг металлического зажима
исливного шланга и закрепите ее с помощью зажимов.
- Весь дренажный трубопровод в здании необходимо
изолировать (на месте).
- При невозможности установить сливной шланг под
достаточным уклоном закрепите его с помощью
дренажного подъемного трубопровода (приобретается
на месте).
Как работать с трубопроводом (
См. рисунок 6)
- Подсоедините сливной шланг к дренажным подъемным
трубам и заизолируйте шланг с трубами.
- Подсоедините сливной шланг к дренажному отверстию
на внутреннем агрегате и закрепите его с помощью
зажима.
Меры предосторожности
- Устанавливайте дренажные подъемные трубы на
высоте менее Н2.
- Дренажные подъемные трубы устанавливаются под
прямым углом к внутреннему агрегату на
расстоянии
не более 300 мм от агрегата.
- Чтобы предотвратить появление воздушных пузырей,
установите сливной шланг прямо или немного
приподнятым (≤75 мм).
- В данном агрегате используется высоконапорный
дренажный насос. Особенностью этого насоса является
следующее: чем выше расположен насос, тем тише звук
выпуска воды. Поэтому рекомендуется устанавливать
дренажный насос на высоте 300 мм.
1 Трубопроводы хладагента
2 Припаиваемая деталь
3 Обмотка лентой
4 Ручной клапан
5 Редукционный клапан
6 Азот
1 Подвесная планка
1 Дренажный разъем (закреплен на агрегате)
2 Сливной шланг (поставляется вместе с агрегатом)
12 345
6
6
21
1 Дренажный разъем (закреплен на агрегате)
2 Сливной шланг (поставляется вместе с агрегатом)
3 Металлический зажим (поставляется вместе
с агрегатом)
ПРИМЕЧАНИЕ: Согните наконечник металлического
зажима. Следите за тем, чтобы не повредить
уплотнение.
4 Большая уплотнительная подушка (поставляется
с агрегатом)
5 Дренажный трубопровод (приобретается на месте)
1 Потолочная плита
2 Подвесной кронштейн
3 Диапазон регулировки
4 Дренажный подъемный трубопровод (номинальный
диаметр виниловой трубы = 25 мм)
5 Сливной шланг (поставляется вместе с агрегатом)
6 Металлический зажим (поставляется вместе с агрегатом)
Декоративная панель H2
BYFQ60C 645 мм
BYFQ60B 630 мм
1
52
34
3
4
2
A
A'
A-A'
1
