Sirman C 6 [3/6] Глава 5 эксплуатация резательного устройства
![Sirman C 6 [3/6] Глава 5 эксплуатация резательного устройства](/views2/1319062/page3/bg3.png)
10
1 – Градуированный регулятор для
регулировки количества оборотов.
2 – Кнопка хода «I».
3 – Кнопка остановки «0».

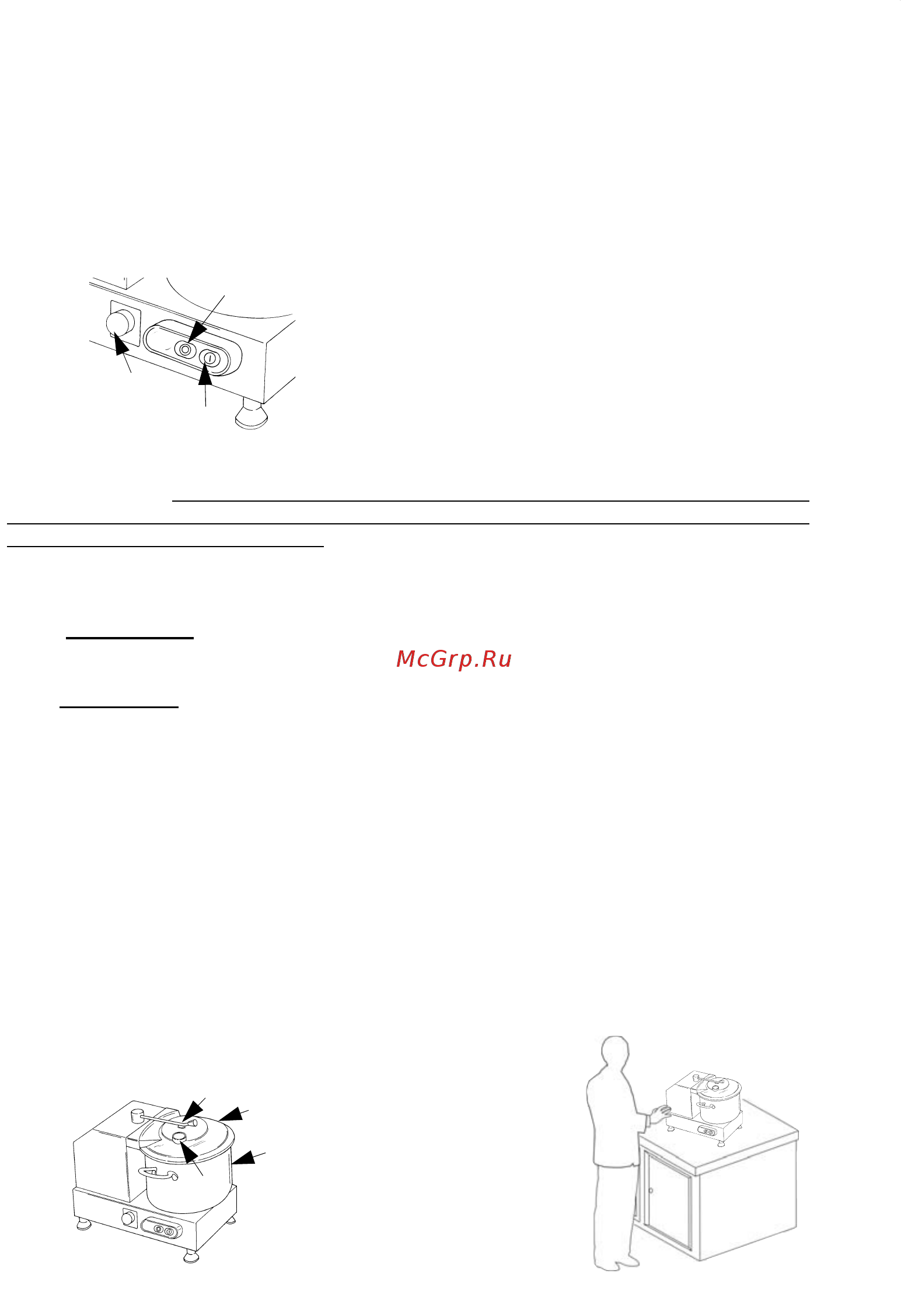

РИС. № 7 - Расположение команд
1
2
3
5.2 - ЗАГРУЗКА ПРОДУКТА (см. РИС. № 8)
ПРИМЕЧАНИЕ: Продукт для резки загружается в резервуар только при выключенном
двигателе. Если речь идёт о РЕЗАТЕЛЬНОМ УСТРОЙСТВЕ vv, то регулятор вариатора
должен находиться в положении «0».
Необходимо выполнить следующую процедуру:
1. поверните против часовой стрелки регулятор (ссыл. 1, РИС. № 8) вплоть до получения
возможности удаления крышки (ссыл. 2, РИС. № 8);
2. (ВНИМАНИЕ)
положите продукт в резервуар (ссыл. 3, РИС. № 8), обращая внимание
на два ножа, если продукты слишком большие, то размельчите их вручную перед
помещением в резервуар.
3. ВНИМАНИЕ
!! Запрещается наполнять резервуар больше, чем на ½;
займите правильное положение для избежания несчастных случаев (см. РИС. № 9):
тело должно быть перпендикулярно рабочей поверхности.
Запрещается прислоняться к резательному устройству и необходимо избегать
положений, которые приводят к прямому контакту с устройством;
4. поместите обратно крышку и поверните рычаг до положения закрытия
;
5. запустите РЕЗАТЕЛЬНОЕ УСТРОЙСТВО, нажав на кнопку хода «I» (ссыл. 2, РИС. №
7);
6. запрещается использовать РЕЗАТЕЛЬНОЕ УСТРОЙСТВО в течение длительных
периодов времени при пониженной скорости;
7. введите через отверстие (ссыл. 4, РИС № 8) возможные добавки продукта во время
обработки;
8. по завершению операции резки, остановите резательное устройство, нажав на кнопку
остановки (ссыл. 3,
РИС. № 7). Если РЕЗАТЕЛЬНОЕ УСТРОЙСТВО относится к типу
vv, то поместите на ноль регулятор (ссыл. 1, РИС. № 7) и затем остановите устройство
.
РИС. № 8 – Загрузка продукта
2
1
3
4
РИС. № 9 – Правильное положение
ГЛАВА 5 - ЭКСПЛУАТАЦИЯ РЕЗАТЕЛЬНОГО УСТРОЙСТВА
5.1 - КОМАНДЫ
Команды расположены на корпусе РЕЗАТЕЛЬНОГО УСТРОЙСТВА, как показано на
рисунке ниже.
ПРИМЕЧАНИЕ: Регулятор (1) имеется только, если РЕЗАТЕЛЬНОЕ УСТРОЙСТВО
принадлежит к типу vv, т.е. оснащено устройством вариатора.
3
6.2.1 - Очистка крышки, ножа и резервуара
6.2.2 - Общая очистка
ГЛАВА 7 – ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ стр. 11
7.1 - ОБЩИЕ СВЕДЕНИЯ
7.2 - РЕМЕНЬ
7.3 - НОЖКИ
7.4 - ТОКОПОДВОДЯЩИЙ ПРОВОД
7.5 - НОЖИ
7.6 - ЭТИКЕТКА КНОПОЧНОЙ ПАНЕЛИ
ГЛАВА 8 – ПЕРЕРАБОТКА стр. 12
8.1 - ВЫВОД ИЗ ЭКСПЛУАТАЦИИ
8.2 - Отходы электрических и электронного оборудования
