6
1.3.3 - состав механического устройства

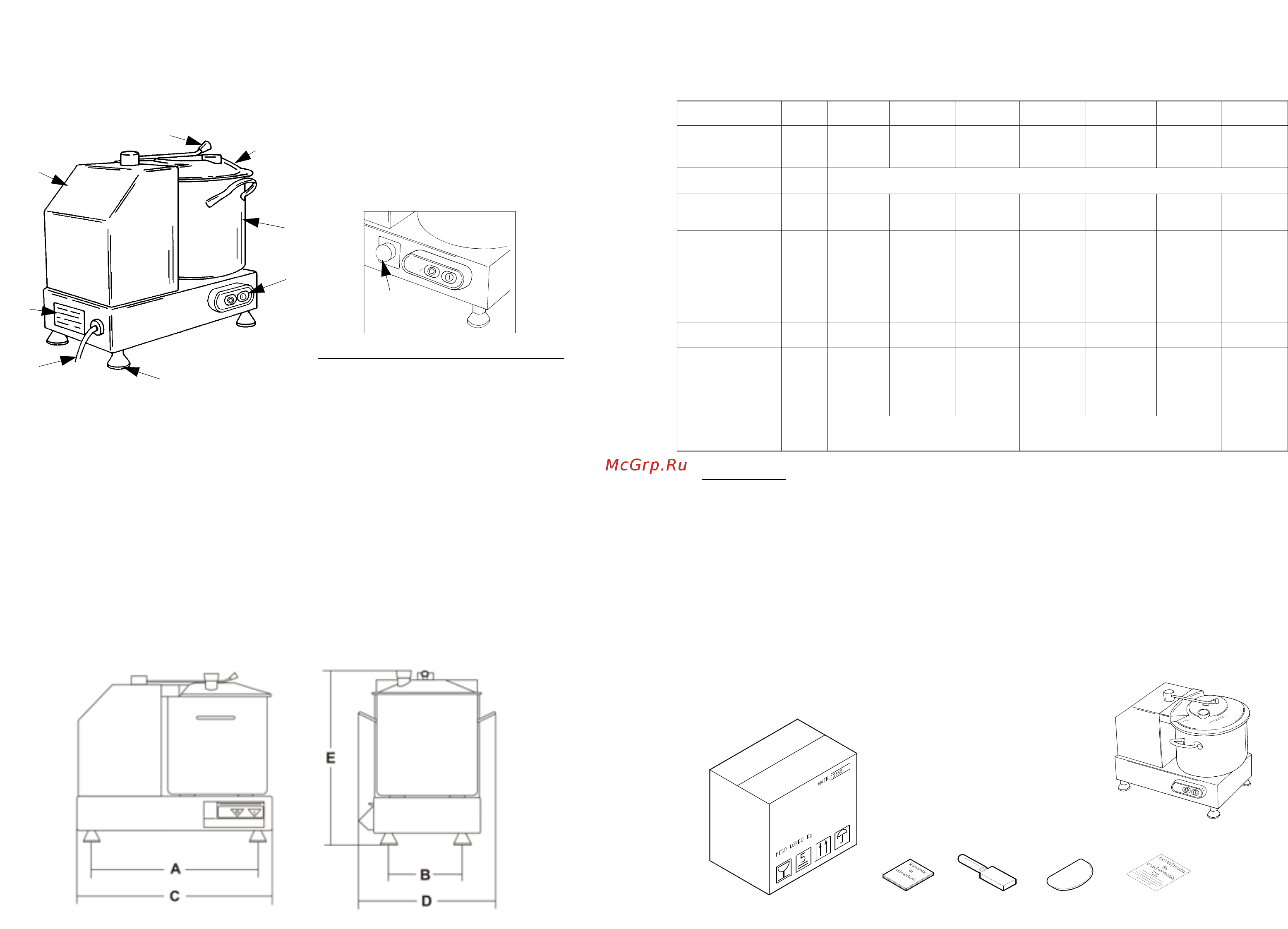

РИС. № 1 - Общий вид на механическое устройство
РЕЗАТЕЛЬНОЕ УСТРОЙСТВО VV
9
5
4
3
1
6
7
2
8
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 - Резервуар 6 - Токоподводящий провод
2 - Крышка 7 - Ножки
3 - Рычаг блокировки резервуара 8 - Кнопочная панель
4 - Корпус 9 - Регулятор вариатора (для мод. vv)
5 - Техническая – паспортная табличка
ГЛАВА 2 – ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 - ГАБАРИТНЫЕ РАЗМЕРЫ, ВЕС, ХАРАКТЕРИСТИКИ ...
РИС. № 2 – Рисунки габаритных размеров
7
ТАБЛ. № 1 – ГАБАРИТНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВНИМАНИЕ! Электрические характеристики, для которых предрасположено резательное
устройство указаны на табличке, прикреплённой на задней стороне устройства. Перед
ГЛАВА 3 - ПОЛУЧЕНИЕ РЕЗАТЕЛЬНОГО УСТРОЙСТВА
3.1 - ОТПРАВКА РЕЗАТЕЛЬНОГО УСТРОЙСТВА (см. РИС. № 3)
РЕЗАТЕЛЬНОЕ УСТРОЙСТВО отправляется из наших складов тщательно
упакованным, упаковка состоит из:
а) внешняя коробка из прочного картона;
б) резательное устройство;
в) данное руководство;
г) лопатка;
д) точильный круг;
е) сертификат соответствия СЕ.
РИС. № 3 – Описание упаковки
a)
г)
д) в)
б)
е)
Модель
U.m.
C4 C4 VV C6 C6 VV C9 VV
Двигатель
Watt/
Hp
350/0,5 350/0,5 350/0,5 350/0,5 350 x2
0,5 x2
Питание
Вместимость
резервуара
lt 3,3 3,3 5,3 5,3 9,4
Полезная
вместимость
резервуара
lt 1,5 1,5 3,1 3,1 5,4
Обороты ножа
r.p.m. 2.800 1.500
÷2.800
2.800 1.500
÷2.800
1.100
÷2.600
A x B
mm 160x310 160x310 160x310 160x310 225x410
C x D x E
mm 380x320
x270
380x320
x270
380x320
x320
380x320
x320
470x330
x400
Вес нетто
kg 10 10 11 11 23
Степень
шумности
dB
75 75 75
230V 50/60Hz F+N
C4 VT
380/0,35
3,3
1,5
500
÷2.500
160x310
380x320
x270
10
C6 VT
350/0,5
5,3
3,1
500
÷2.500
160x310
380x320
x320
11
