Ru-2
Внутренний прибор
Втулка для
стенного
отверстия (C)
Отрежьте
лишнее.
Лента для фикси-
рования труб (E)
Крышка для стенного
отверстия (D)
Загерметизируйте
зазор стенного
отверстия с помо-
щью замазки (H).
Прикрепите трубу
к стене с помощью
ленты для фикси-
рования труб (E).
Шуруп креп-
ления (F)
150 мм или
ниже от пола
Не менее 100мм
Не менее 100мм
1-3. ХАРАКТЕРИСТИКИ
*1 Подсоедините к выключателю питания с зазором не
менее 3 мм в разомкнутом положении для прерывания
фазы источника питания. (В разомкнутом положении
выключатель питания должен отсоединять все фазы.)
*2
Используйте провода, соответствующие конструкции
60245 IEC 57.
*3
Никогда не используйте трубы, с толщиной, меньше ука-
занной. Сопротивление давления будет недостаточным.
*4
Используйте медную трубу или бесшовную трубу из сплава меди.
*5 Будьте осторожны при сгибании трубы, во избежание
ее повреждения.
*6 Радиус изгиба трубы с хладагентом должен быть не
менее 100 мм.
*7
Если длина трубы превышает 7 м, необходима заправка допол-
нительным хладагентом (R410A). (Если длина труб не превы-
шает 7 м, заправка дополнительного хладагента не требуется.)
Дополнительный хладагент = A × (длина трубы (м) – 7)
*8 Изоляционный материал: Жаростойкий пенопласт с
зернистостью 0,045
*9
Используйте изоляцию указанной толщины. Чрезмер-
ная толщина изоляции может привести к неправиль-
ной установке внутреннего прибора, а недостаточная
толщина может вызвать капание влаги.
Модель Питание *1 Характеристики проводов *2
Размер труб
(толщина *3, *4)
Внутренний
прибор
Наружный прибор
Номинальное
напряжение
Частота
Емкость
прерывателя
Питание
(3-жильный)
Внешняя/внутрен-
няя коммутация
Газ / Жидкость
MFZ-KJ25VE
MFZ-KJ35VE
MUFZ-KJ25VE(HZ)
MUFZ-KJ35VE
230 V 50 Hz
10 A 1,0 мм
2
4-жильный
2,0 мм
2
ø9,52 / 6,35 мм
(0,8 мм)
MFZ-KJ35VE MUFZ-KJ35VEHZ 12 A 1,5 мм
2
MFZ-KJ50VE MUFZ-KJ50VE(HZ) 16 A 2,0 мм
2
ø12,7 / 6,35 мм
(0,8 мм)
(KJ25, 35/KJ50)
Пропорции длины и высоты труб
Максимальная длина труб 20/30 м
Макс. разность высот 12/15 м
Макс. количество изгибов *5, *6
10
Настройка хладагента A *7 30/20 г/м
Толщина изоляции *8, *9 8 мм

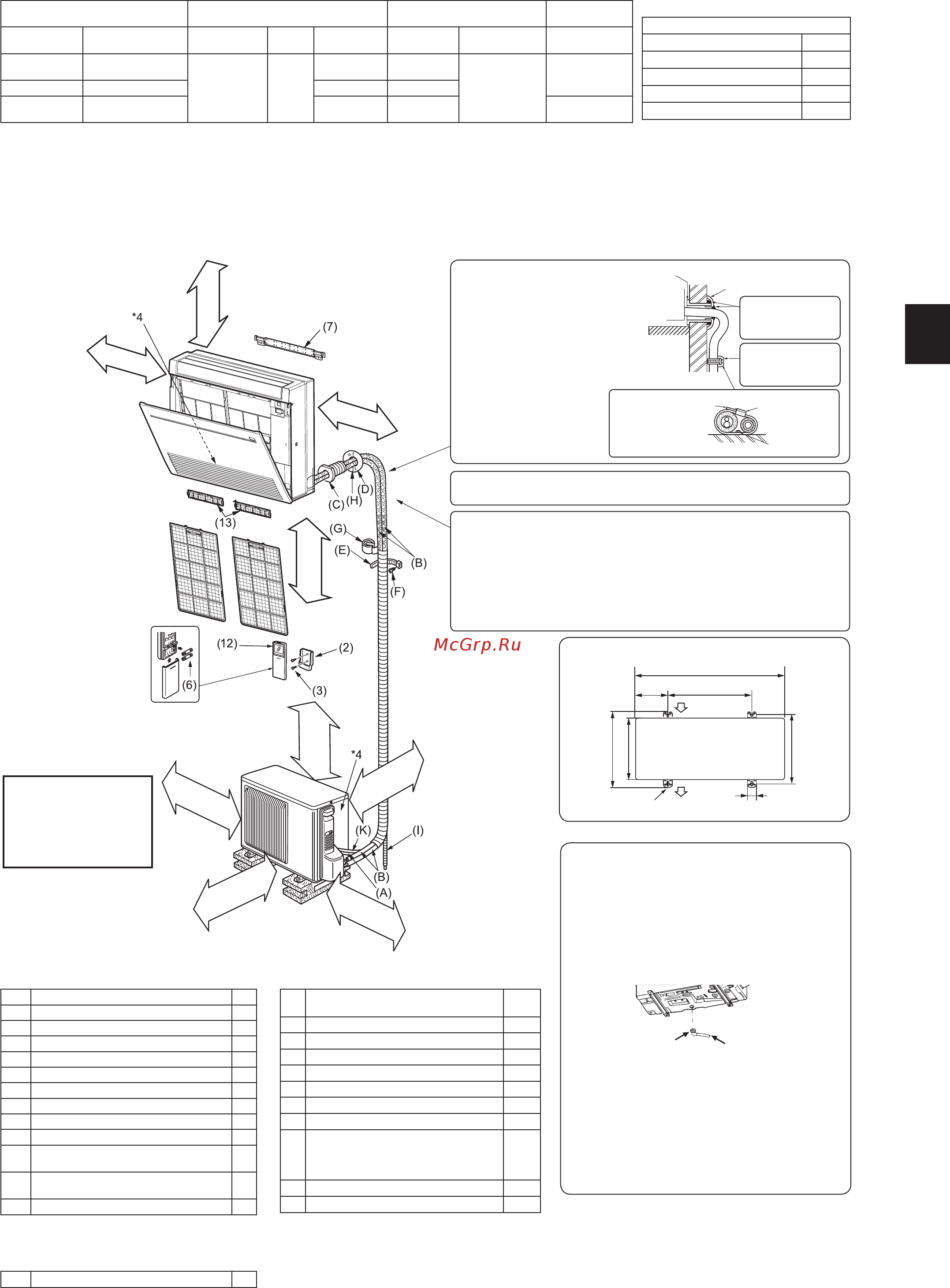

1-4. МОНТАЖНАЯ СХЕМА
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Пеpед установкой пpовеpьте наличие следующих деталей.
(1) Дpенажный шланг* 1
(2)
Деpжатель пульта дистанционного упpавления
1
(3)
Шуpуп для кpепления (2) 3,5 × 16 мм (Чеpный)
2
(4) Кpышка тpубы 1
(5) Лента 2
(6) Батаpейка (ААА) для (12) 2
(7)
Кpепежный кpонштейн внутpеннего пpибоpа
1
(8) Кpепежный винт для (7) 4 × 25 мм 5
(9)
Шуpуп для кpепления внутpеннего пpибоpа
4
(10) Пpокладка для (9) 4
(11)
Войлочная лента (Используется для
тpубопpоводов слева или слева сзади)
1
(12)
Беспpоводной пульт дистанционного
упpавления
1
(13) Воздухоочистительный фильтp 2
* Примечание:
Дренажный шланг подключен к блоку.
<Наружный прибор>
(14)
Дренажное отверстие (Только тип VE)
1
Установка должна
выполняться лицензи-
рованным подрядчиком
в соответствии с по-
становлениями местных
нормативных актов.
После проверки на отсутствие утечек плотно нанесите изоляцион-
ный материал, чтобы обеспечить отсутствие зазоров.
Обязательно используй-
те втулку для стенного
отверстия (C) в целях
предотвращения кон-
такта соединительного
провода (А) внутренне-
го/наружного прибора с
металлическими деталя-
ми стенного перекрытия,
а также для предотвра-
щения повреждения
проводов крысами, если
стена полая.
ДЕТАЛИ, КОТОРЫЕ НЕОБХОДИМО ПРИОБ-
РЕСТИ НА МЕСТЕ
(A)
Соединительный провод внутренне-
го/наружного прибора*1
1
(B) Удлинительная труба 1
(C) Втулка для стенного отверстия 1
(D) Крышка для стенного отверстия 1
(E) Лента для фиксирования труб 2 - 5
(F) Шуруп крепления для (E) 4 × 20 мм 2 - 5
(G) Лента для труб 1
(H) Замазка 1
(I)
Дренажный шланг
(или мягкий шланг из ПВХ с внутрен-
ним диаметром 15 мм или твердая
труба из ПВХ VP16)
1
или
2
(J) Охлаждающее масло 1
(K) Шнур источника питания*1 1
Примечание:
*1 Разместите соединительный провод внутрен-
него/наружного прибора (A) и шнур источника
питания (K) как минимум на расстоянии 1 м от
провода телевизионной антенны.
*4 На заводской табличке с паспортными данны-
ми указаны год и месяц изготовления.
Нет препятствия
Внешний вид наружно-
го блока может отли-
чаться на некоторых
моделях.
Воздухозаборное
отверстие
Воздуховыпус-
кное отверстие
Установка наружного прибора
(KJ25, 35/KJ50)
Прорезь 2/4-10 мм × 21 мм
800/840 мм
150/175 мм
500 мм
344,5/390 мм
285/330 мм
304-325/349-371 мм
40 мм
В случае крепления трубопроводов к стене, содержащей металлы (об-
шитые белой жестью) или металлическую сетку, установите химически
обработанную деревянную пластину толщиной не менее 20 мм между
стеной и трубами, или оберните трубы виниловой изолентой 7 - 8 раз.
Для использования имеющегося трубопровода выполните операцию
COOL (ОХЛАЖДЕНИЕ) в течение 30 минут и осуществите откачку
перед демонтажем старого кондиционера. Повторно смонтируйте рас-
труб в соответствии с размером для нового количества хладагента.
Трубопроводы дренажной системы наруж-
ного прибора
<Только тип VE>
•
Выполните прокладку трубопроводов дренаж-
ной системы перед соединением трубопрово-
дов внутреннего и наружного приборов.
•
Подсоедините дренажный шланг (I) с внутрен-
ним диаметром 15 мм, как показано на рисунке.
•
Обязательно проложите трубопроводы дренажной
системы с наклоном вниз по направлению слива.
(14)
(I)
Примечание:
Устанавливайте прибор строго горизонтально.
Не используйте дренажное отверстие (14) в
районах с холодным климатом. Дренаж может
замерзнуть, что приведет к останову вентиля-
тора.
При нагреве наружный прибор выделяет конден-
сат. Выберите место для установки так, чтобы
наружный прибор и земля под ним не смачи-
вались сливной водой и чтобы не было риска
повреждения прибора при замерзании воды.
Не менее
100 мм
Не менее
350 мм
Не менее
100 мм
(KJ25, 35/KJ50)
*2 Не менее 100/500 мм, ког-
да с передней и боковых
сторон блока оставлено
свободное пространство
Не менее
200/500 мм
*3
*3
Когда с любых 2 сторон
(слева, справа или сзади)
блока оставлено свобод-
ное пространство.
свободное про-
странство *2
(KJ25, 35/KJ50)
JG79A956H01_Ru.indd 2 8/7/2014 11:13:00 AM
