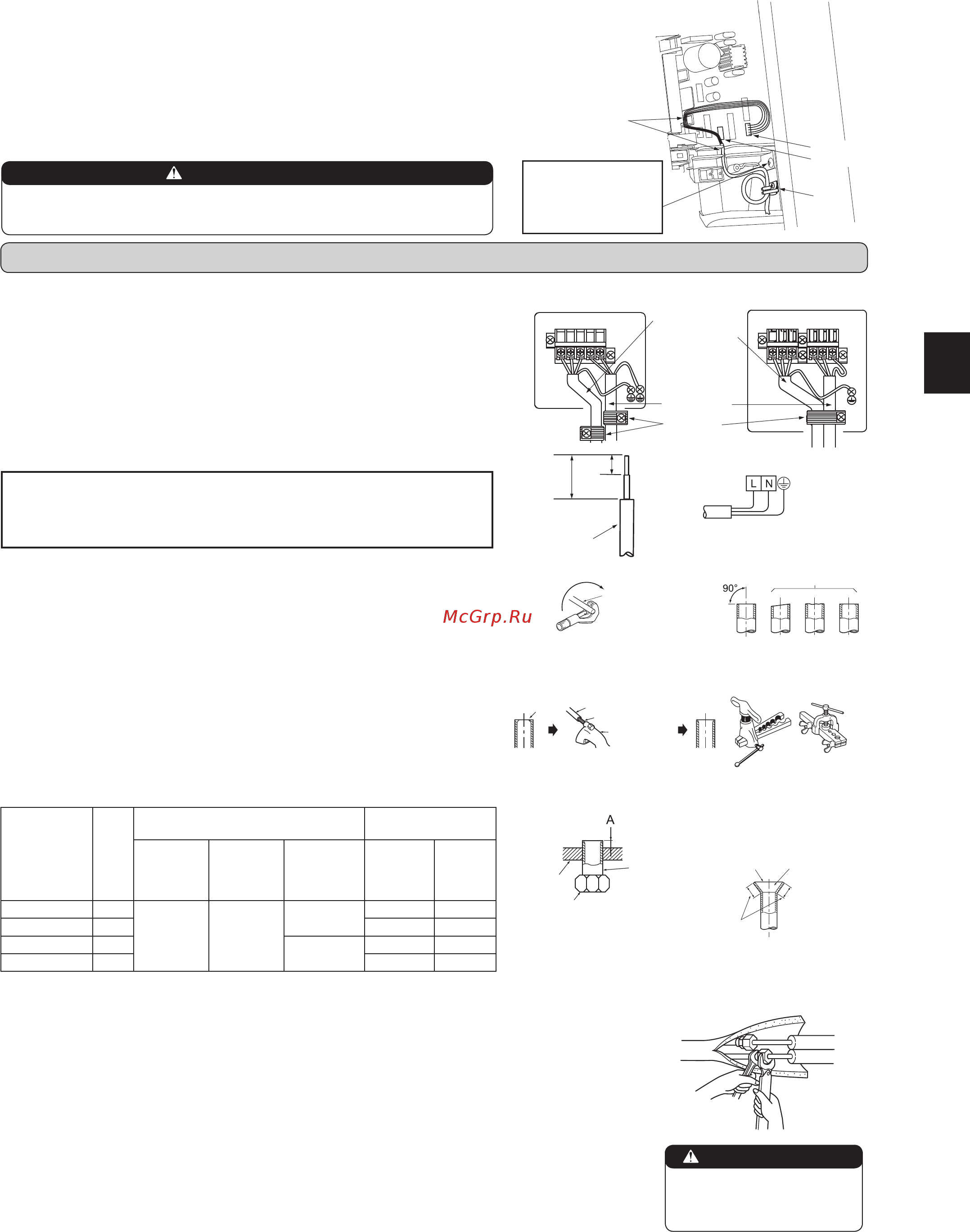

Ru-6
3. УСТАНОВКА НАРУЖНОГО ПРИБОРА
3-2. РАЗВАЛЬЦОВКА
1) Правильно режьте медную трубу с помощью трубореза. (Рис. 1, 2)
2) Полностью удалите заусенцы с разрезанного поперечного сечения трубы. (Рис. 3)
• При удалении заусенцев наклоните трубу вниз, чтобы удаленные заусенцы
не попали внутрь трубы.
3) Снимите конусные гайки, прикрепленные к внутреннему и наружному приборам,
затем насадите их на трубу после полного удаления заусенцев. (после разваль-
цовки насадка гаек невозможна.)
4) Развальцовка (Рис. 4, 5). Полностью соблюдайте размеры медной трубы, ука-
занные в таблице. Выберите A мм из таблицы в соответствии с используемым
инструментом.
5) Проверьте
• Сравните развальцовку с Рис. 6.
• При обнаружении дефекта на развальцовке обрежьте развальцованный
участок и выполните развальцовку снова.
3-3. СОЕДИНЕНИЕ ТРУБ
•
Затягивайте конусную гайку тарированным ключом, соблюдая крутящий момент, указанный в таблице.
•
Слишком сильная затяжка конусной гайки может привести к поломке гайки через некоторое время, ре-
зультатом чего станет утечка хладагента.
• Обязательно оберните трубы изоляционной обмоткой. Непосредственный контакт с неизолирован-
ным трубопроводом может привести к ожогам или обморожению.
Соединение внутреннего прибора
Подсоедините трубы для жидкости и трубы для газа к внутреннему прибору.
•
Нанесите тонкий слой охлаждающего масла (J) на раструбы труб. Не допускайте попадания охлаждающего мас-
ла на резьбу винтов. Приложение чрезмерного крутящего момента затяжки приведет к повреждению винтов.
•
При подсоединении сначала выровняйте центр, затем затяните конусную гайку на первые 3 - 4 оборота.
•
Используя таблицу выше с крутящим моментом в качестве руководства при затягивании муфтового со-
единения со стороны внутреннего прибора, затяните гайки с помощью двух гаечных ключей. Чрезмерная
затяжка может повредить развальцованный участок.
Соединение наружного прибора
Подсоедините трубы к стыку стопорного клапана наружного прибора таким же образом, как и для внутреннего прибора.
• При затяжке используйте тарированный или гаечный ключ, и соблюдайте те же требования по крутя-
щему моменту, что и для внутреннего прибора.
3-4. ИЗОЛЯЦИЯ И ОБМОТКА ЛЕНТОЙ
1) Оберните трубные стыки изоляцией для труб.
2) Со стороны наружного прибора обязательно оберните все трубы, включая клапаны.
3) Используя ленту для труб (G), оберните трубы, начиная со входа наружного прибора.
• Зафиксируйте конец ленты для труб (G) лентой (с нанесенным на нее клеящим составом).
•
При прокладке труб над потолком, в стенных шкафах или в местах с высокой температурой или влажностью, обер-
ните их дополнительной изоляцией, имеющейся в продаже, для предотвращения образования конденсации.
Ровный
край по все-
му диаметру
Одинако-
вая длина
по всему
диаметру
Блестящая
внутренняя
поверхность
без царапин.
Рис. 6
Конусная
гайка
Обжимка
Рис. 5
Медная
труба
Диаметр тру-
бы (мм)
Гайка
(мм)
A (мм)
Крутящий момент
затяжки
Инструмент
зажимного
типа для
R410A
Инструмент
зажимного
типа для
R22
Инструмент
барашковой
гайки для
R22
Н•м кгс•см
ø 6,35 (1/4”) 17
0 - 0,5 1,0 - 1,5
1,5 - 2,0
13,7 - 17,7 140 - 180
ø 9,52 (3/8”) 22 34,3 - 41,2 350 - 420
ø12,7 (1/2”) 26
2,0 - 2,5
49,0 - 56,4 500 - 575
ø15,88 (5/8”) 29 73,5 - 78,4 750 - 800
Медная
труба
Рис. 1
Правильно
Наклон
Неровность
Заусенцы
Неправильно
Рис. 2
Заусенец
Медная труба
Дополнительная
развертка
Труборез
Рис. 3
Тип муфты
Развальцовоч-
ный инструмент
Рис. 4
Тип бараш-
ковой гайки
ПРЕДУПРЕЖДЕНИЕ
При установке прибора, на-
дежно подсоедините трубы
с хладагентом до запуска
компрессора.
1) Снимите панель.
2) Откройте крышку платы ПК для управления внутренним прибором.
3) Подключите соединительный кабель к клемме CN105 и/или CN104 на плате ПК
для управления внутренним прибором.
4) Проведите соединительный кабель через точку, показанную на рисунке.
5) Прикрепите кабельный зажим, входящий в комплект интерфейса/соединитель-
ного кабеля, к толстой части соединительного кабеля с помощью винта 4×16,
как показано на рисунке.
6) Закройте крышку платы ПК для управления внутренним прибором. Следите за
тем, чтобы не зажать крышкой тонкую часть соединительного кабеля. Установи-
те на место панель.
ПРЕДУПРЕЖДЕНИЕ
Плотно закрепите соединительный кабель в указанном положении.
При неправильной установке возможны поражение током, пожар или
неисправность прибора.
5)
4)
3) CN105
При креплении интер-
фейса и соединительно-
го кабеля используйте
винт для крепления
соединительного кабеля.
3) CN104
3-1.
СОЕДИНИТЕЛЬНЫЕ ПРОВОДА ДЛЯ НАРУЖНОГО ПРИБОРА
1) Откройте сервисную панель.
2) Ослабьте винт клеммной колодки и подсоедините соответствующим образом
соединительный провод внутреннего/наружного приборов (А) от наружного при-
бора к клеммной колодке. Следите за правильностью подсоединения проводов.
Плотно прикрепите провод к клеммной колодке, следя за тем, чтобы сердечник
провода не был виден, и чтобы к соединительной секции клеммной колодки не
прилагалось внешнего усилия.
3)
Плотно затягивайте винты клеммной колодки для предотвращения их ослабления. После
затяжки винтов слегка потяните за провода, чтобы убедиться в их неподвижности.
4) Подсоедините шнур источника питания (K).
5) Закрепите соединительный провод внутреннего/наружного приборов (A) и шнур
источника питания (K) с помощью проводного зажима.
6) Закройте надежно сервисную панель.
•
Провод заземления может быть немного длиннее других. (длиннее примерно на 100 мм)
• Для облегчения проведения техобслуживания в будущем оставьте припуск
длины соединительных проводов.
• Обязательно присоедините каждый винт к соответствующей клемме при фик-
сации шнура и/или провода к клеммному блоку.
Клеммная колодка
Проводной
зажим
Клеммная колодка
Шнур источни-
ка питания (K)
15 мм
35 мм
Силовой
провод
<KJ25, 35>
<KJ50>
Соединитель-
ный провод
внутреннего/на-
ружного
прибора (A)
Шнур
источника
питания (K)
JG79A956H01_Ru.indd 6 8/7/2014 11:13:07 AM
