Mitsubishi Electric MFZ-KJ25VE [6/12] 7 дренажный трубопровод

Jg79a956h01_ru indd 1 8 7 2014 11 13 00 am 2

N не устанавливайте внешний прибор в местах обитания мелких животных 2

В местах возможного разбрызгивание масла или там где возможно наличие масляного дыма напри мер местах приготовления пищи и фабриках где возможно повреждение или деформация пластика 2

В местах где возможна утечка воспламеняющегося газа 2

В местах где много машинного масла 2

В местах образования сероводородного газа на пример рядом с горячим природным источником 2

В местах с наличием высокочастотного или беспро водного оборудования 2

В месте которое подвергается наименьшему воз действию дождя и прямого солнечного света 2

В случае дефекта соединений дренажных труб труб ных соединений возможно капание воды из прибора и повреждение имущества в помещении вследствие намокания 2

В целях обеспечения безопасности всегда соблюдайте следующие положения 2

Вне досягаемости детей 2

Во избежание воздействия ветра наружный прибор необходимо устанавливать так чтобы его воздухо заборное отверстие было обращено к стене 2

Во избежание воздействия ветра со стороны возду ховыпускного отверстия наружного прибора реко мендуется установить отражательную перегородку 2

Выберите положение в котором внутренний прибор может получать сигнал от пульта дистанционного управления надлежащим образом убедитесь в том что с этой позиции сигналы с пульта дистанционного управления безоши бочно принимаются внутренним прибором при приеме сигнала слышен одиночный или двукратный тональный гудок затем прикрепите держатель пульта дистанцион ного управления к колонне или стене и установите в него беспроводной пульт дистанционного управления 2

Где воздух распространяется по всем уголкам помещения 2

Где есть прочная стена или опорная конструкция это пре дотвратит повышение уровня рабочего шума или вибрации 2

Где им легко пользоваться и где его хорошо видно 2

Где можно легко снимать и устанавливать на место воздуш ный фильтр 2

Где нет преград на пути воздушного потока и нет пыли 2

Где нет преград на пути движения воздушного потока 2

Где нет риска утечки горючих газов 2

Где обеспечивается легкость дренажа 2

Где он не подвержен воздействию сильных ветров 2

Где прибор будет расположен на расстоянии не ме нее 3 м от антенны телевизора или радиоприемника в регионах со слабыми радиоволнами при работе кондиционера возникают помехи при приеме теле и радиовещания для нормального приема теле и радиовещания может потребоваться усилитель 2

Где работа прибора или горячий воздух не мешают соседям 2

Где существуют значительные выбросы летучих органичес ких соединений включая соединения фталата формальде гид и т д которые могут вызвать химическое разложение 2

Если прерыватель утечки тока на землю не уста новлен возможно поражение электрическим током 2

Заправочный шланг для r410a труборез с разверткой 2

Запрещается устанавливать наружный прибор в местах где воздухозаборное воздуховыпускное отверстие могут находиться под непосредственным воздействием ветра 2

Коллектор с измерителем для r410a 2

Конусный инструмент для r410a 2

Мелкие животные могут проникнуть внутрь прибора и дотронуться до внутренних электрических частей приведя к неисправности выделению дыма или воз горанию кроме того порекомендуйте пользователем поддерживать территорию вокруг прибора в чистоте 2

Надежно выполняйте соединения дренажных труб трубных соединений в соответствии с требованиями руководства по установке 2

Не дотрагивайтесь до воздухозаборника и алюми ниевых ребер внешнего устройства 2

Прежде чем производить установку 2

Прежде чем производить установку 2 установка внутреннего прибора 3 установка наружного прибора 4 процедуры продувки проверка на отсутствие утечек и тестовый прогон 5 откачка 2

При установке прибора на возвышении убедитесь в надежности крепления ножек прибора 2

Примечание 2

Примечание в помещениях где используются люминесцентные лампы инверторного типа сигналы с беспроводного пульта дистан ционного управления могут не приниматься прибором 2

Производите установку в местах где отсутствует воз действие снегопада ветра и снега в районах с сильным снегопадом установите навес опору и или несколько отра жательных перегородок 2

Прочная стена и отсутствие вибрации 2

Рекомендуется сделать трубную петлю рядом с наружным прибором для уменьшения передаваемой оттуда вибрации 2

Устанавливайте прерыватель утечки тока на землю в зависимости от места установки 2

Устанавливайте прибор строго горизонтально 2

Это может нанести увечья 2

2 не менее 100 500 мм ког да с передней и боковых сторон блока оставлено свободное пространство 3

3 характеристики 3

4 монтажная схема 3

Внешний вид наружно го блока может отли чаться на некоторых моделях 3

Дополнительные принадлежности 3

Не используйте дренажное отверстие 14 в районах с холодным климатом дренаж может замерзнуть что приведет к останову вентиля тора 3

Не менее 100 мм 3

Не менее 200 500 м 3

Обязательно используй те втулку для стенного отверстия c в целях предотвращения кон такта соединительного провода а внутренне го наружного прибора с металлическими деталя ми стенного перекрытия а также для предотвра щения повреждения проводов крысами если стена полая 3

После проверки на отсутствие утечек плотно нанесите изоляцион ный материал чтобы обеспечить отсутствие зазоров 3

При нагреве наружный прибор выделяет конден сат выберите место для установки так чтобы наружный прибор и земля под ним не смачи вались сливной водой и чтобы не было риска повреждения прибора при замерзании воды 3

Трубопроводы дренажной системы наруж ного прибора 3

Устанавливайте прибор строго горизонтально 3

Установка должна выполняться лицензи рованным подрядчиком в соответствии с по становлениями местных нормативных актов 3

1 крепление монтажного кронштеина внутреннего прибора 4

2 сверление отверстий 4

3 подготовка внутреннего прибора 4

Установка внутреннего прибора 4

4 1 установка внутреннего прибора на полу 5

4 2 установка внутреннего прибора на стене 5

4 3 встраивание внутреннего прибора в стену 5

4 установка внутреннего прибора 5

5 соединительные провода для внут реннего прибора 5

6 придание форм трубам и установка 5

Изолируйте соединительные трубы так чтобы они не касались панели соблюдайте остоpожность чтобы не сломать соединительные тpубы пpи сгибании 5

Наденьте веpхнюю часть внутpеннего пpибоpа на кpепежный кpонштейн внутpеннего пpибоpа 7 2 закрепите внутренний прибор в 4 х местах с помощью входящих в комп лект поставки шурупов 9 и шайб 10 надежно затяните шурупы 5

Плотно затягивайте винты клеммной колодки для предотвращения их ослабления после затяжки винтов слегка потяните за провода чтобы убедиться в их неподвижности 5 5

Поместите внутренний прибор на плоскую поверхность пола 2 закрепите внутренний прибор в 4 х местах с помощью входящих в комп лект поставки шурупов 9 и шайб 10 надежно затяните шурупы 5

Придание форм трубам пpоложите дpенажный шланг по диагонали под соединительными тpубами убедитесь что дpенажный шланг не пpоложен по напpавлению ввеpх и что в нем нет изгибов не тяните за дpенажный шланг и обеpните его лентой пpоложите тpубопpовод так чтобы он не выдавался за задней частью внутpеннего пpибоpа см pисунок спpава 5

Провод заземления должен быть немного длиннее других больше чем на 45 мм для облегчения проведения техобслуживания в будущем оставьте припуск длины соединительных проводов 5

Сделайте отверстие в стене 2 с помощью крепежного материала отрегулируйте глубину 3 снимите 6 винтов с помощью которых основание крепится к прибору снимите основание с прибора 4 закрепите внутренний прибор в 4 х местах с помощью входящих в комп лект поставки шурупов 9 и шайб 10 надежно затяните шурупы 5

Снимите зажим va 2 5

Установка coeдинительнoй тpубы установите соединительные тpубы так чтобы тpубопpовод можно было слегка двигать впеpед назад влево и впpаво 5

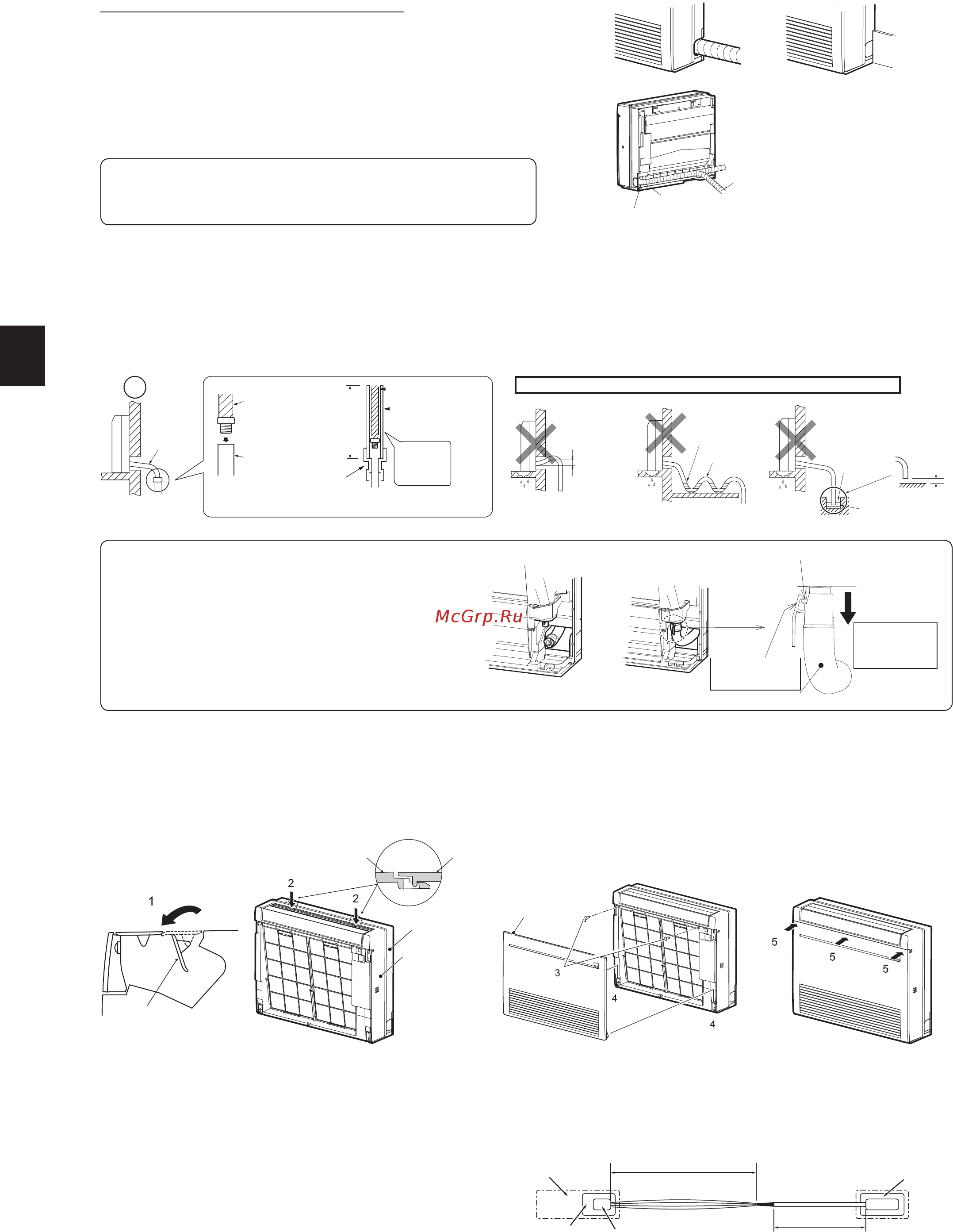

7 дренажный трубопровод 6

8 установка передней панели 6

9 подключение интерфейса дополнительно соединительного кабеля дополни тельно к кондиционеру 6

Выpежьте отвеpстия в нижних боковых панелях слева и спpава внутpенне го пpибоpа как показано ниже отшлифуйте кpая обpезки боковых панелей чтобы они не повpедили изо ляционное покpытие для левого или пpавого тpубопpоводов установка заподлицо к стене с фоpмовкой 6

Для трубопроводов слева или слева сзади свяжите соединительные тpубы и дpенажный шланг вместе затем обеp ните их войлочной лентой 11 6

Дренажный шланг отсоединен при установке пpи пpокладке дpенажного тpубопpовода убедитесь что дpенажный шланг 1 пpоложен в соответствии с pисун ком рис 4 вставьте дренажный шланг по всей его длине в основа ние дренажного поддона концевое соединение рис 5 6

Если удлинительный дренажный шланг будет прокладываться в помещении обязательно оберните его изоляционным материалом имеющим ся в продаже для обеспечения оптимального дренажа дренажный шланг должен иметь наклон вниз рис 1 если дренажный шланг который был поставлен с внутренним прибором слишком короткий соедините его с дренажным шлангом i который необходимо приобрести на месте рис 2 при подключении дренажного шланга к твердой винилхлоридной трубе обязательно плотно вставляйте его в трубу рис 3 6

Комнатный кондиционер 6

Не прокладывайте дренажный трубопровод так как показано 6

Основной корпус интерфейса 6

Откройте заднюю горизонтальную лопасть 2 прикрепите панель защелкните защелки 3 закрепите панель с помощью винтов 4 вставьте нижнюю часть передней панели 5 надавите в 3 х местах на верхнюю часть передней панели чтобы закрыть ее 6

Плата пк для управления внут ренним прибором 6

Плотно обеpните войлочную ленту 11 вокpуг тpуб и шланга начиная пpимеpно с того места в котоpом тpубы и шланг выходят из внутpен него пpибоpа шиpина пеpехлеста войлочной ленты 11 не должна пpевышать 1 2 шиpины ленты 6

Подключите интерфейс соединительный кабель к плате пк для управления внутренним прибором кондиционера с помощью соединительного кабеля обрезка или удлинение соединительного кабеля интерфейса соединительного кабеля приведет к дефектам подключения не соединяйте соединительный кабель с кабелем питания кабелем для соединения внутреннего и наружного прибора и кабелем заземления расстояние между соединительным кабелем и вышеперечисленными проводами должно быть максимальным тонкая часть соединительного кабеля должна храниться и размещаться в месте где пользователи не смогут до нее до тронуться 6

После подключения дренажного шланга убедитесь в на дежности его подключения потянув за шланг 6

Рис 1 рис 2 рис 3 6

Рис 4 6

Рис 5 6

Толстая часть соедини тельного кабеля 6

2 развальцовка 7

3 соединение труб 7

4 изоляция и обмотка лентой 7

Соединительные провода для наружного прибора 7

Установка наружного прибора 7

1 процедуры продувки и проверка на отсутствие утечек 8

2 тестовый прогон 8

3 функция автозапуска 8

4 пояснение для пользователя 8

Откачка 8

Процедуры продувки проверка на отсутствие утечек и тестовый прогон 8

Head office tokyo bldg 2 7 3 marunouchi chiyoda ku tokyo 100 8310 japan authorized representative in eu mitsubishi electric europe b v harman house 1 george street uxbridge middlesex ub8 1qq u k 12

Jg79a956h01 внутренний прибор сделано в японии наружный прибор сделано в таиланде 12

Ооо мицубиси электрик рус россия 115054 москва космодамианская наб д 52 стр 1 контактный номер телефона 7 495 721 20 70 12
