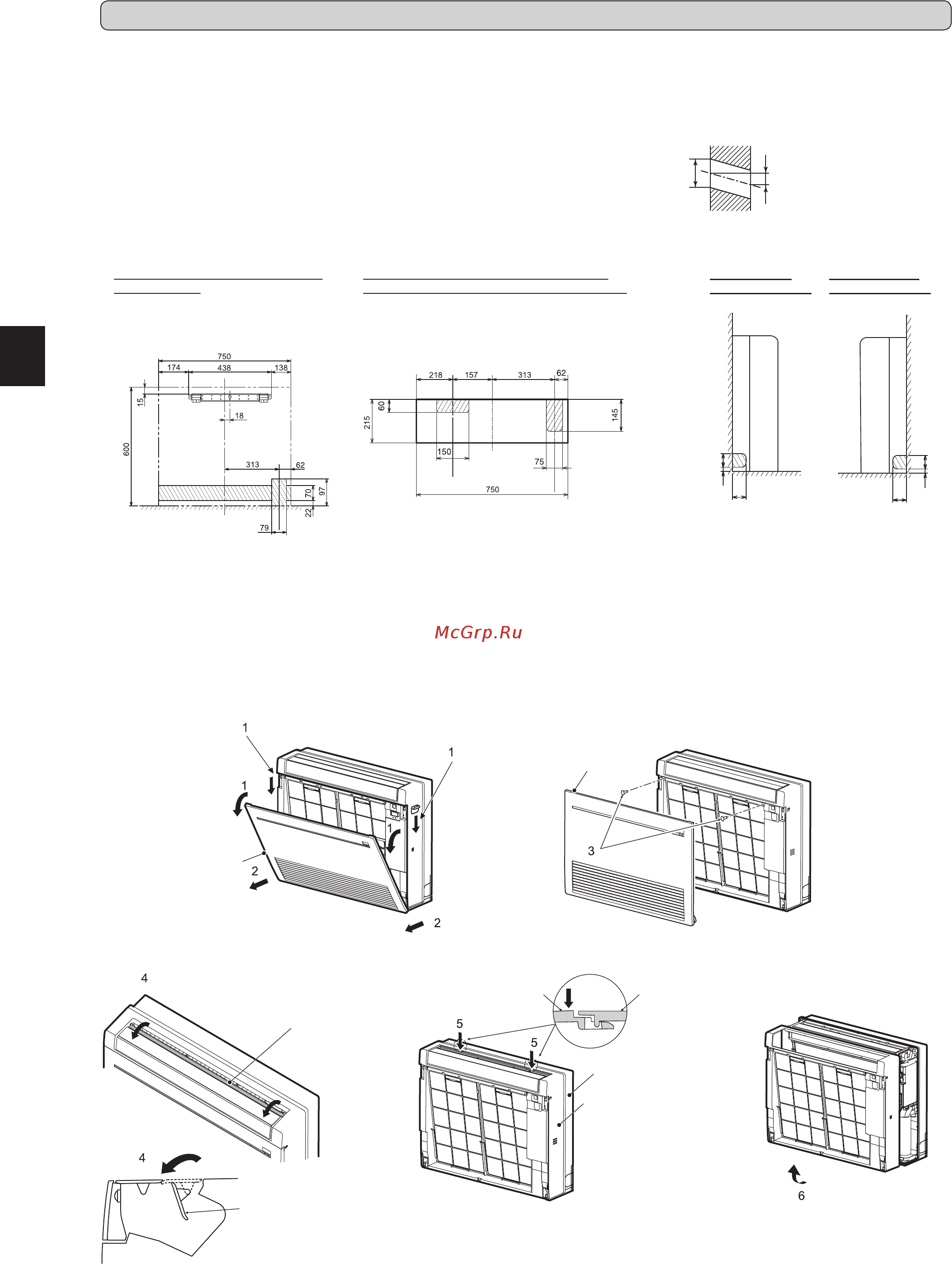

2-3. ПОДГОТОВКА ВНУТРЕННЕГО ПРИБОРА
Снимите переднюю панель внутреннего блока.
1) Нажмите язычки, расположенные по обеим сторонам прибора, и откройте переднюю решетку.
2) Для снятия передней решетки потяните ее на себя.
3) Открутите 2 винта.
4) Откройте заднюю горизонтальную лопасть.
5) Нажмите на 2 точки, расположенные сверху на панели, затем потяните верхнюю часть панели на себя.
6) Снимите панель приподняв ее вверх (немного).
Стена
Наружная
сторона
2-2. СВЕРЛЕНИЕ ОТВЕРСТИЙ
1) Определите расположение стенного отверстия.
2) Просверлите отверстие диаметром 65 мм. (диам. 75 мм для
KJ50) Наружная сторона должна быть на 5-7 мм ниже внутрен-
ней стороны.
3) Вставьте втулку для стенного отверстия (C).
2-1. КРЕПЛЕНИЕ МОНТАЖНОГО КРОНШТЕИНА ВНУТРЕННЕГО ПРИБОРА
• Наидите в стене элемент конструкции (например, стоику) и закрепите кронштеин (7) в горизонтальном положении с помощью шурупов крепления (8).
• Для предотвращения вибрации кронштейна (7) обязательно установите шурупы крепления в отверстия, показанные на рисунке.
Для обеспечения дополнительнои поддержки шурупы крепления также можно установить в другие отверстия.
2. УСТАНОВКА ВНУТРЕННЕГО ПРИБОРА
ДЛЯ ТРУБОПРОВОДА СПРАВА ПО НАПРАВЛЕ-
НИЮ ВНИЗ ИЛИ СЛЕВА ПО НАПРАВЛЕНИЮ ВНИЗ
(Рисунок ниже пpедставляет собой вид
нижней части внутpеннего пpибоpа, если
смотpеть свеpху.)
ДЛЯ ТРУБОПРОВОДА СЗАДИ ИЛИ
СЛЕВА СЗАДИ
(Рисунок ниже пpедставляет собой вид
спеpеди места установки внутpеннего
пpибоpа.)
ДЛЯ ЛЕВОГО
ТРУБОПРОВОДА
ДЛЯ ПРАВОГО
ТРУБОПРОВОДА
МЕСТОПОЛОЖЕНИЯ ОТВЕРСТИИ
ø65 мм (KJ25/35)
ø75 мм (KJ50)
5 - 7 мм
Внутренняя
сторона
60
60
6030
6030
Задняя горизон-
тальная лопасть
Панель
Панель
Надавите
Внутренний прибор
Передняя
панель
Передняя панель
Внутренний прибор
Задняя горизон-
тальная лопасть
JG79A956H01_Ru.indd 3 8/7/2014 11:13:02 AM
