6. Электрические работы
2) Для беспроводного пульта дистанционного управления (Fig. 6-10)
Изменение настройки напряжения в сети электропитания
• Обязательно измените настройку напряжения в зависимости от напряжения
в используемой сети электропитания.
1
Перейдите в режим выбора функции
Дважды нажмите кнопку
CHECK
F
.
(Начните процедуру настройки с остановленным дисплеем пульта
дистанционного управления.)
На дисплее высветится индикация
CHECK
и замигает “00”.
Однократным нажатием кнопки temp
C
выполните настройку на “50”.
Направьте беспроводной пульт дистанционного управления на ресивер
cигналов внутреннего прибора и нажмите кнопку
h
A
.
2
Настройка номера прибора
Нажатием кнопки temp
C
и
D
установите номер прибора на “00”.
Направьте беспроводной пульт дистанционного управления на ресивер
cигналов внутреннего прибора и нажмите кнопку
min
B
.
3
Выбор режима
Кнопками
C
и
D
введите 04 для изменения настройки в сети
электропитания. Направьте беспроводной пульт дистанционного
управления на ресивер сигналов внутреннего прибора и нажмите кнопку
h
A
.
Текущий номер настройки: 1 = 1 тональный сигнал (одна секунда)
2 = 2
тональных сигнала (каждый по одной секунде)
3 = 3
тональных сигнала (каждый по одной секунде)
4
Выбор номера настройки
Кнопками
C
и
D
измените настройку напряжения сети
электропитания на 01 (240 B).
Направьте беспроводной пульт дистанционного управления на датчик
внутреннего прибора и нажмите кнопку
h
A
.
5
Для многократного выбора различных функций
Повторите шаги
3
и
4
, чтобы многократно изменить различные настройки
функций.
6
Завершите выбор функции
Направьте беспроводной пульт дистанционного управления на датчик
внутреннего прибора и нажмите кнопку
E
.
Примечание: О любых изменениях настроек функций, внесенных
после установки или после проведения техобслуживания, делайте
соответствующую запись в таблице функций и пометку в колонке
“Установка”.
6.3.2. Функциональная настройка на пульте дистанционного
управления
См. руководство по эксплуатации внутреннего прибора.
Таблица функций
Выберите номер прибора 00
Режим Установки
Номер
режима
Номер
установки
Первоначальная
настройка
установка
Автоматическое восстановление после сбоя
питания
Отсутствует
01
1
Имеется
w
2 Ο
Определение температуры в помещении Средняя величина при работе внутреннего прибора
02
1 Ο
Устанавливается с пульта дистанционного управления
внутреннего прибора
2
Внутренний датчик пульта дистанционного управления 3
Подсоединяемость LOSSNAY Не поддерживается
03
1 Ο
Поддерживается (внутренний прибор не оборудован
механизмом всасывания наружного воздуха)
2
Поддерживается (внутренний прибор оборудован меха-
низмом
всасывания наружного воздуха)
3
Напряжение в сети электропитания 240 B
04
1
220 B, 230 B 2 Ο
Выберите номера прибора от 01 до 03 или все приборы (AL [проводной пульт дистанционного управления] / 07 [беспроводной пульт дистанционного управления])
Режим Установки
Номер
режима
Номер
установки
Первоначальная
настройка
установка
Знак фильтра 100 часов
07
1
2500 часов 2 Ο
Нет индикатора знака фильтра 3
Скорость вентилятора Бесшумный
08
1
Стандартный 2 Ο
Высокая 3
Установка заслонки вверх/вниз Нет заслонoк
11
1
Оборудован заслонками (Настройка угла заслонки
1
)2Ο
Оборудован заслонками (Настройка угла заслонки
2
)
3
w
При возобновлении подачи электропитания кондиционер запустится через 3 минуты.
CHECK
CHECK
ON/OFF TEMP
FAN
VANE
TEST RUN
AUTO STOP
AUTO START
h
min
LOUVER
MODE
CHECK
RESETSET CLOCK
CHECK
CHECKCHECK

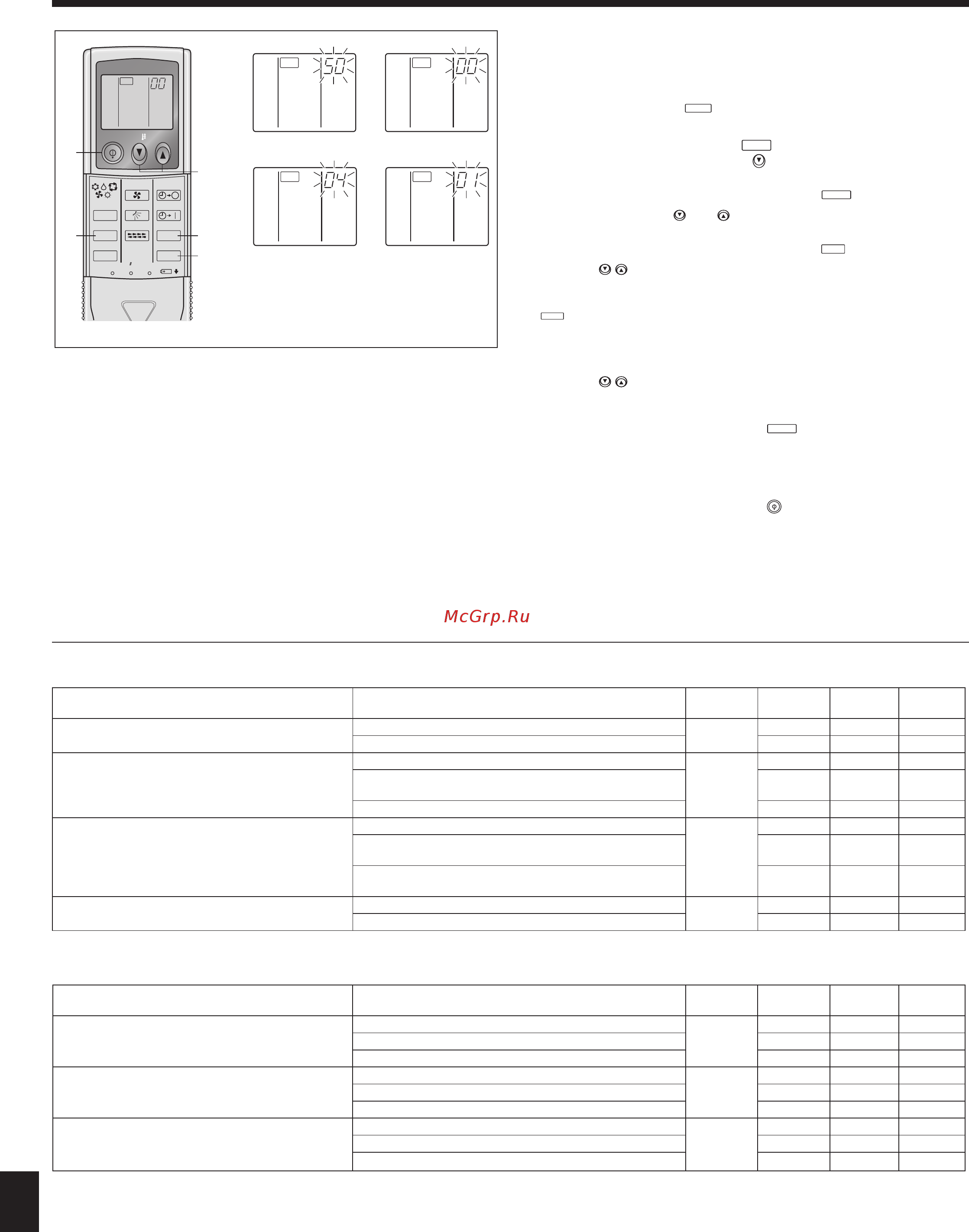

Fig. 6-10
