11
6. Electrical work
CHECK
CHECK
ON/OFF TEMP
FAN
VANE
TEST RUN
AUTO STOP
AUTO START
h
min
LOUVER
MODE
CHECK
RESETSET CLOCK
CHECK
CHECKCHECK

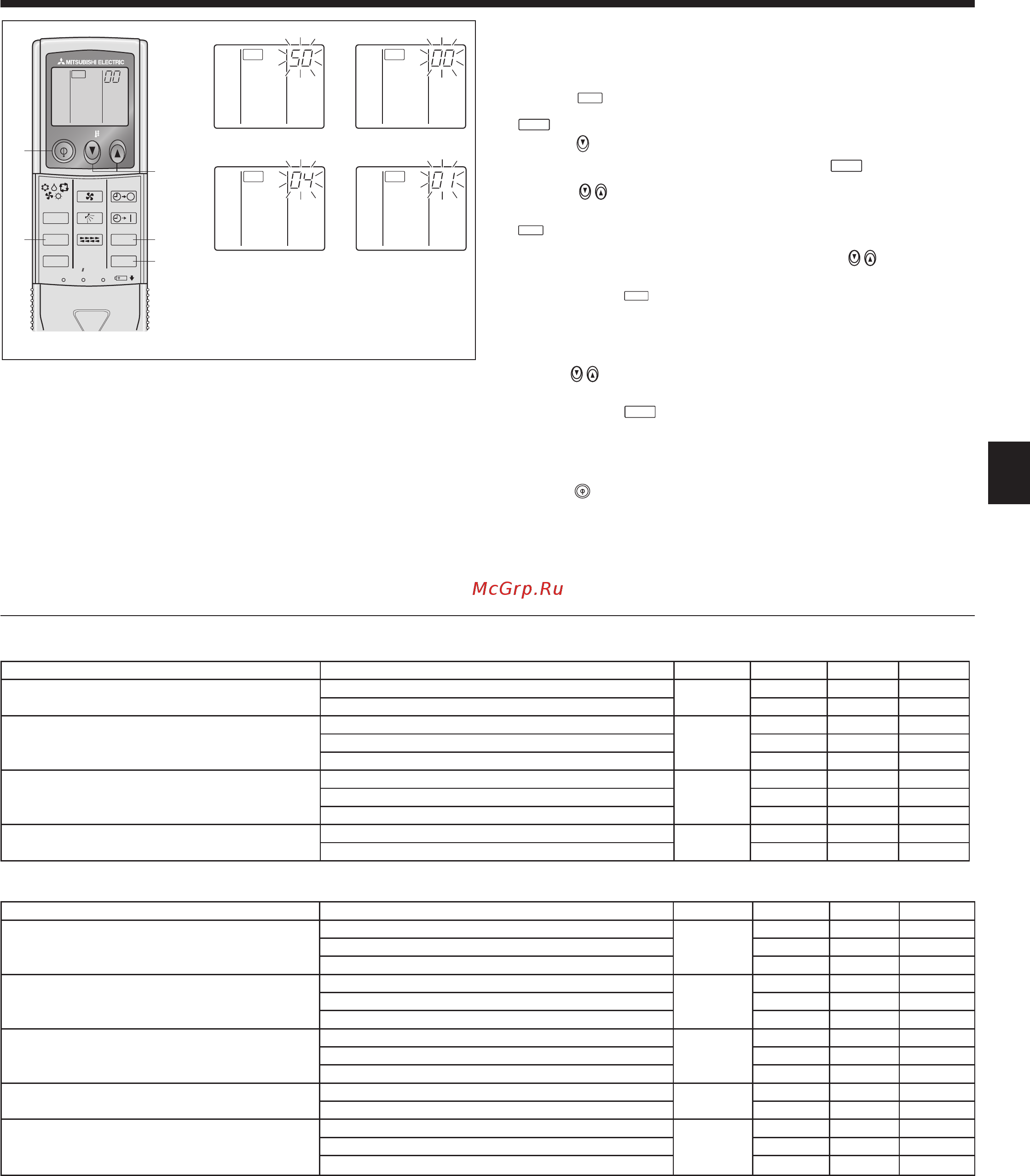

2) For wireless remote controller (Fig. 6-10)
Changing the power voltage setting
•
Be sure to change the power voltage setting depending on the voltage used.
1
Going to the function select mode
Press the
CHECK
button
F
twice continuously.
(Start this operation from the status of remote controller display turned off.)
CHECK
is lighted and “00” blinks.
Press the
temp button
C
once to set “50”. Direct the wireless remote control-
ler toward the receiver of the indoor unit and press the
h
button
A
.
2
Setting the unit number
Press
the
temp buttons
C
and
D
to set the unit number “00”. Direct the
wireless remote controller toward the receiver of the indoor unit and press the
min
button
B
.
3
Selecting a mode
Enter
04 to change the power voltage setting using the
temp buttons
C
and
D
. Direct the wireless remote controller toward the receiver of the indoor
unit and press the
h
button
A
.
Current setting number: 1 = 1 beep (1 second)
2 = 2 beeps (1 second each)
3 = 3 beeps (1 second each)
4
Selecting the setting number
Use
the
temp buttons
C
and
D
to change the power voltage setting to 01
(240 V). Direct the wireless remote controller toward the sensor of the indoor
unit and press the
h
button
A
.
5
To select multiple functions continuously
Repeat steps
3
and
4
to change multiple function settings continuously.
6
Complete function selection
Direct
the wireless remote controller toward the sensor of the indoor unit and
press the
button
E
.
Note: Whenever changes are made to the function settings after installation
or maintenance, be sure to record the changes with a mark in the “Setting”
column of the Function table.
6.3.2. Function setting on the remote controller
Refer to the indoor unit operation manual.
Fig. 6-10
Function table
Select unit number 00
Mode Settings Mode no. Setting no.
Initial setting
setting
Power failure automatic recovery Not available
01
1
Available
*1 2 Ο
*2
Indoor temperature detecting Indoor unit operating average
02
1 Ο
Set by indoor unit’s remote controller 2
Remote controller’s internal sensor 3
LOSSNAY connectivity Not Supported
03
1 Ο
Supported (indoor unit is not equipped with outdoor-air intake)
2
Supported (indoor unit is equipped with outdoor-air intake) 3
Power voltage 240 V
04
1
220 V, 230 V 2 Ο
Select unit numbers 01 to 03 or all units (AL [wired remote controller]/07 [wireless remote controller])
Mode Settings Mode no. Setting no.
Initial setting
setting
Filter sign 100Hr
07
1
2500Hr 2 Ο
No lter sign indicator 3
Fan speed Silent
08
1
Standard 2 Ο
High ceiling 3
No. of air outlets 4 directions
09
1 Ο
3 directions 2
2 directions 3
Installed options (high-performance lter) Not supported
10
1 Ο
Supported 2
Up/down vane setting Equipped with vanes (vanes angle setup
3
)
11
1
Equipped with vanes (vanes angle setup
1
) 2
Equipped with vanes (vanes angle setup
2
)
3 Ο
*1 When the power supply returns, the air conditioner will start 3 minutes later.
*2 Power failure automatic recovery initial setting depends on the connecting outdoor unit.
01_BH79D045K08_EN.indd 11 2014/02/13 13:20:57
