212

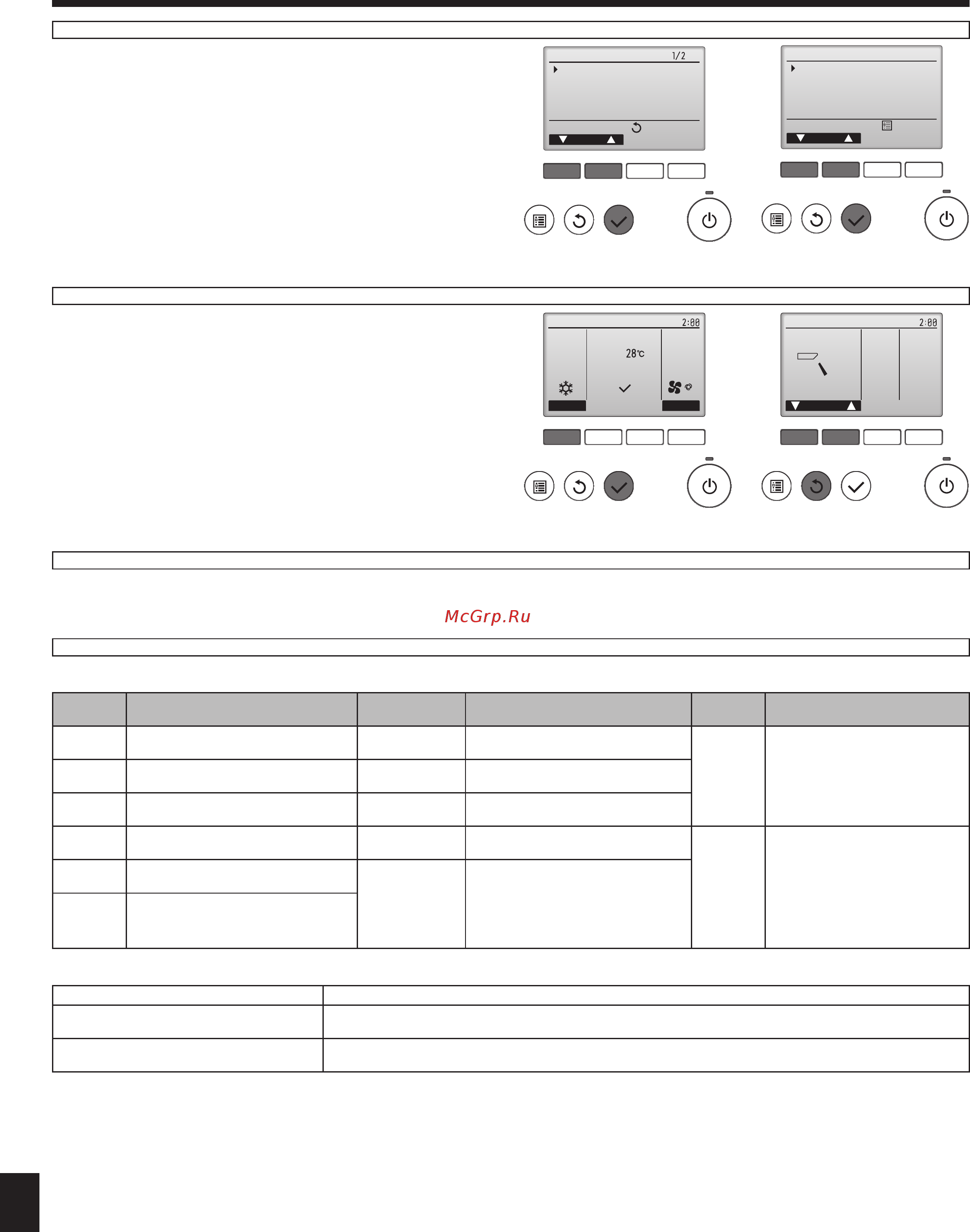

7. Выполнениеиспытания
Шаг2 Включитенапультедистанционногоуправлениярежим“Пробныйпуск”.
1
Выб
ерите режим “Пробный пуск” в Сервисном меню и нажмите кнопку
[ВЫБОР]. (Fig. 7-1)
2
Выб
ерите режим “Пробный пуск” в Меню пробного пуска и нажмите кнопку
[ВЫБОР]. (Fig. 7-2)
3
Запу
скается режим “Пробный пуск” и отображается экран пробного пуска.
F1 F2 F3 F4
Cool
Pipe
Auto
Switch disp.
Mode Fan
RemainTest run
Fig.7-3
F1 F2 F3 F4
ɋɟɪɜɢɫɧɨɟɦɟɧɸ
ɋɬɪɟɥɤɚ
Ƚɥɚɜɧɨɟɦɟɧɸ
ɉɪɨɛɧɵɣɩɭɫɤ
ȼɜɨɞɢɧɮɨɪɦɚɰɢɢɨɛɨɬɥɚɞɤɟ
ɇɚɫɬɪɨɣɤɚɮɭɧɤɰɢɣ
ɉɪɨɜɟɪɤɚ
ɋɚɦɨɞɢɚɝɧɨɫɬɢɤɚ
Fig.7-1
F1 F2 F3 F4
Ɇɟɧɸɩɪɨɛɧɨɝɨɩɭɫɤɚ
ɋɬɪɟɥɤɚ
ɋɟɪɜɢɫɧɨɟɦɟɧɸ
ɉɪɨɛɧɵɣɩɭɫɤ
ɉɪɨɛɧɵɣɩɭɫɤɞɪɟɧɧɚɫɨɫɚ
Fig.7-2
F1 F2 F3 F4
Remain
Vane
Fig.7-4
Шаг3 Выполнитепробныйпускипроверьтетемпературувоздушногопотокаиавтоматическуюработужалюзи.
1
Для изменения ре
жима работы нажмите кнопку [F1]. (Fig. 7-3)
Режим охлаждения: убедитесь, что из блока поступает охлажденный
воздух.
Р
ежим нагревания: убедитесь, что из блока поступает нагретый воздух.
2
Нажмит
е кнопку [ВЫБОР] для отображения экрана работы жалюзи, затем
нажмите кнопку [F1] и [F2] для проверки автоматического режима работы
жалюзи. (Fig. 7-4)
Нажмите кнопку [ВОЗВРАТ] для возврата к экрану пробного пуска.
Шаг4 Проверкаработывентиляторанаружногоблока.
Скорость вращения вентилятора наружного блока регулируется для управления работой устройства. В зависимости от атмосферных условий вентилятор вра-
щается с низкой скоростью, пока этого будет достаточно для нормальной работы. Наружный ветер может привести к остановке вентилятора или его вращению
в обратном направлении, однако это не является проблемой.
Шаг5 Остановкапробногопуска.
1
Для остановки пробного пуска нажмите кнопку [ВКЛ/ВЫКЛ]. (Отображается меню Пробного пуска.)
Примечание. Если на дисплее отображается код ошибки, см. таблицу ниже.
ЖК-дисп-
лей
Описание
сбоя ЖК-дисплей Описание
сбоя
ЖК-дисп-
лей
Описание
сбоя
P1 Ошибка датчика впуска P9
Ошибка датчика трубопровода
(двойной трубопровод)
E0 ~ E5
Ошибка связи между пультом
дистанционного управления и
внутренним блоком
P2
Ошибка датчика трубопровода
(трубопровод для жидкости)
PA
Ошибка протечки (система
хладагента)
P4
Разъединен контакт переключателя
дренажного слива (CN4F)
PL
Ненадлежащее функционирование
контура хладагента
P5
Защита от переполнения дренажной
системы
FB
Ошибка платы управления
внутреннего блока
E6 ~ EF
Ошибка связи между внутренним
и наружным блоками
P6
Защита системы охлаждения/
нагревания
U*, F*
(* обозначение
буквенно-
цифрового
символа, кроме
FB.)
Нарушение работы наружного блока.
См. схему соединений наружного
блока.
P8 Ошибка температуры трубопровода
Описание индикаторов дисплея см. в таблице ниже (индикаторы 1, 2 и 3) на плате управления внутреннего блока.
Индикатор 1 (питание микрокомпьютера) Индикатор подачи питания. Этот индикатор должен гореть постоянно.
Индикатор 2 (питание пульта дистанционного
управления)
Указывает, подается ли питание на проводной пульт дистанционного управления. Данный индикатор загорает-
ся только для внутреннего блока, подключенного к наружному блоку и имеющего адрес 0.
Индикатор 3 (связь внутреннего/наружного
блоков)
Указывает на связь между внутренним и наружным блоками. Этот индикатор должен постоянно мигать.
7.2.2. ИспользованиеSW4внаружномблоке
Смотрите руководство по установке наружного прибора.
7.3. Самодиагностика
■ Подробное описание см. в руководстве по установке, прилагаемого к пульту дистанционного управления.
