6. Электрическиеработы
6.3. Установкифункций
6.3.1.
Функциональнаянастройкаприбора(Выборфункцийприбора)
1) Дляпроводногопультадистанционногоуправления
1
(Fig. 6-5)
•
Выберите в Главном меню пункт “Сервисное обслуживание” и нажмите
кнопку [ВЫБОР].
•
С помощью кнопки [F1] или [F2] выберите пункт “Настройка функций” и
нажмите кнопку [ВЫБОР].
2
(Fig. 6-6)
•
Установите адреса блоков охлаждения внутренних блоков и номера бло-
ков с помощью кнопок [F1]–[F4], а затем нажмите кнопку [ВЫБОР], чтобы
подтвердить настройки.
<
Проверкавнутреннегоблока№.>
Когда будет нажата кнопка [ВЫБОР], запустится вентилятор соответствую-
щего внутреннего блока. Если работает один общий блок или когда работают
все блоки, на всех внутренних блоках для выбранного адреса хладагента
будут запущены вентиляторы.
3
(Fig. 6-7)
• После завершения сбора данных внутренних блоков текущие настройки
будут отмечены подсветкой. Не подсвеченные пункты указывают, что на-
стройки функций выполнены не были. Вид экрана зависит от параметра
“Устр. №”.
4
(Fig. 6-8)
•
С помощью кнопок [F1] и [F2] переместите курсор для выбора номера ре-
жима и измените номер кнопкой [F3] или [F4].
5
(Fig. 6-9)
•
После завершения настройки нажмите кнопку [ВЫБОР], чтобы отправить
выбранные значения из контроллера дистанционного управления во
внутренние блоки.
•
После успешного завершения передачи повторно откроется экран На-
стройка функций.
F1 F2 F3 F4
ɋɟɪɜɢɫɧɨɟɦɟɧɸ
ɋɬɪɟɥɤɚ
Ƚɥɚɜɧɨɟɦɟɧɸ
ɉɪɨɛɧɵɣɩɭɫɤ
ȼɜɨɞɢɧɮɨɪɦɚɰɢɢɨɛɨɬɥɚɞɤɟ
ɇɚɫɬɪɨɣɤɚɮɭɧɤɰɢɣ
ɉɪɨɜɟɪɤɚ
ɋɚɦɨɞɢɚɝɧɨɫɬɢɤɚ
F1 F2 F3 F4
ɇɚɫɬɪɨɣɤɚɮɭɧɤɰɢɣ
ɋɬɪɟɥɤɚ
Ⱥɞɪɟɫ
Ɇɨɧɢɬɨɪ
Ⱥɞɪɟɫɨɛɪɚɳ
ɍɫɬɪʋ
Ƚɪȼɫɟ

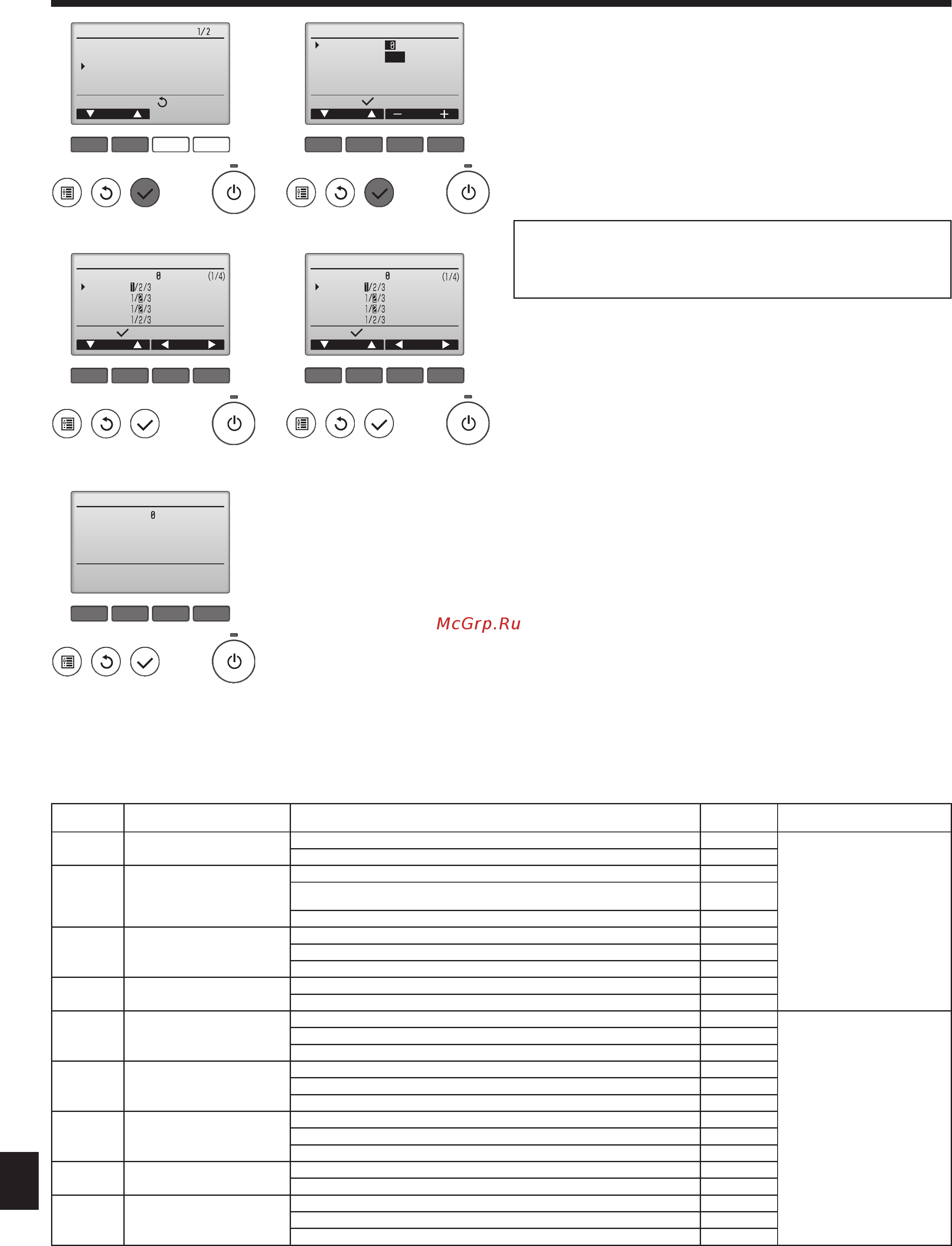

Fig.6-5 Fig.6-6
F1 F2 F3 F4
ɇɚɫɬɪɨɣɤɚɮɭɧɤɰɢɣ
ɋɬɪɟɥɤɚ ɋɬɪɟɥɤɚ
Ɂɚɩɪɨɫ
Ⱥɞɪɟɫɨɛɪɚɳ
Ɋɟɠ
Ɋɟɠ
Ɋɟɠ
Ɋɟɠ
Ƚɪ
F1 F2 F3 F4
ɇɚɫɬɪɨɣɤɚɮɭɧɤɰɢɣ
ɋɬɪɟɥɤɚ ɋɬɪɟɥɤɚ
Ɂɚɩɪɨɫ
Ⱥɞɪɟɫɨɛɪɚɳ
Ɋɟɠ
Ɋɟɠ
Ɋɟɠ
Ɋɟɠ
ɍɫɬɪʋ
Fig.6-7 Fig.6-8
F1 F2 F3 F4
ɇɚɫɬɪɨɣɤɚɮɭɧɤɰɢɣ
Ⱥɞɪɟɫɨɛɪɚɳ
Ɉɬɩɪɚɜɤɚɞɚɧɧɵɯ
Ƚɪ
Fig.6-9
Примечание:
• При
необходимости,выполнитеописанныевышенастройкидляблоковMr.Slim.
• Втаблице1перечисленывозможныенастройкидлявсехномероврежимов.Подробнаяинформацияоначальныхнастройках,номерахрежимови
настройкеномеровдлявнутреннихблоковприведенав“Руководствепомонтажу”.
• Запишитенастройкивсехфункций,еслипослемонтажаначальныенастройкибылиизменены.
Таблица 1. Возможные настройки функций
Номер
режима
Режим Настройки
Номер
настройки
Номера блоков
01 Автоматическое восстанов-
ление после сбоя питания
Отключено 1
Установка параметра “Гр.” для
номера блока.
Эти настройки относятся ко
всем подключенным внутрен-
ним блокам.
Включено (После восстановления питания требуется четыре минуты ожидания.)
2
02 Выбор термистора (измере-
ние температуры в помеще-
нии)
Усредненное значение показаний температуры включенных внутренних блоков
1
Термистор на внутреннем блоке, к которому подключен контроллер дистан-
ционного управления (неизменяемое значение)
2
Встроенный датчик на контроллере дистанционного управления 3
03 Подключение LOSSNAY
Не подключен 1
Подключен (без забора наружного воздуха внутренними блоками) 2
Подключен (с забором наружного воздуха внутренними блоками) 3
04 Напряжение питания
240 В
1
220 В, 230 В 2
07 Сигнализация замены филь-
тра
100 часов 1
Выберите “1, 2, 3, 4 или Все” в
качестве номера блока.
Эти настройки относятся к
каждому внутреннему блоку.
•
Если в качестве номера
блока выбрано “1, 2, 3 или 4”,
настройки относятся только
к указанному номеру блока
независимо от количества
подключенных внутренних
блоков (от одного до четырех).
• Если в качестве номера бло-
ка выбрано “Все”, настройки
относятся ко всем подклю-
ченным внутренним блокам
независимо от количества
подключенных внутренних
блоков (от одного до четы-
рех).
2500 часов 2
Не отображается 3
08 Скорость вентилятора
Тихий режим (или стандартный) 1
Стандартный (или Высокий потолок 1) 2
Высокий потолок (или Высокий потолок 2) 3
09 Выпуск
4 направления 1
3 направления 2
2 направления 3
10
Дополнительное оборудование
(высокоэффективный фильтр)
Нет 1
Да 2
11 Угол
Лопатки отсутствуют (или установлено значение №3) 1
Лопатки установлены (установлено значение №1) 2
Лопатки установлены (установлено значение №2) 3
12_BH79D045K08_RU.indd 208 2/13/2014 9:57:54 AM
