5. Package contents

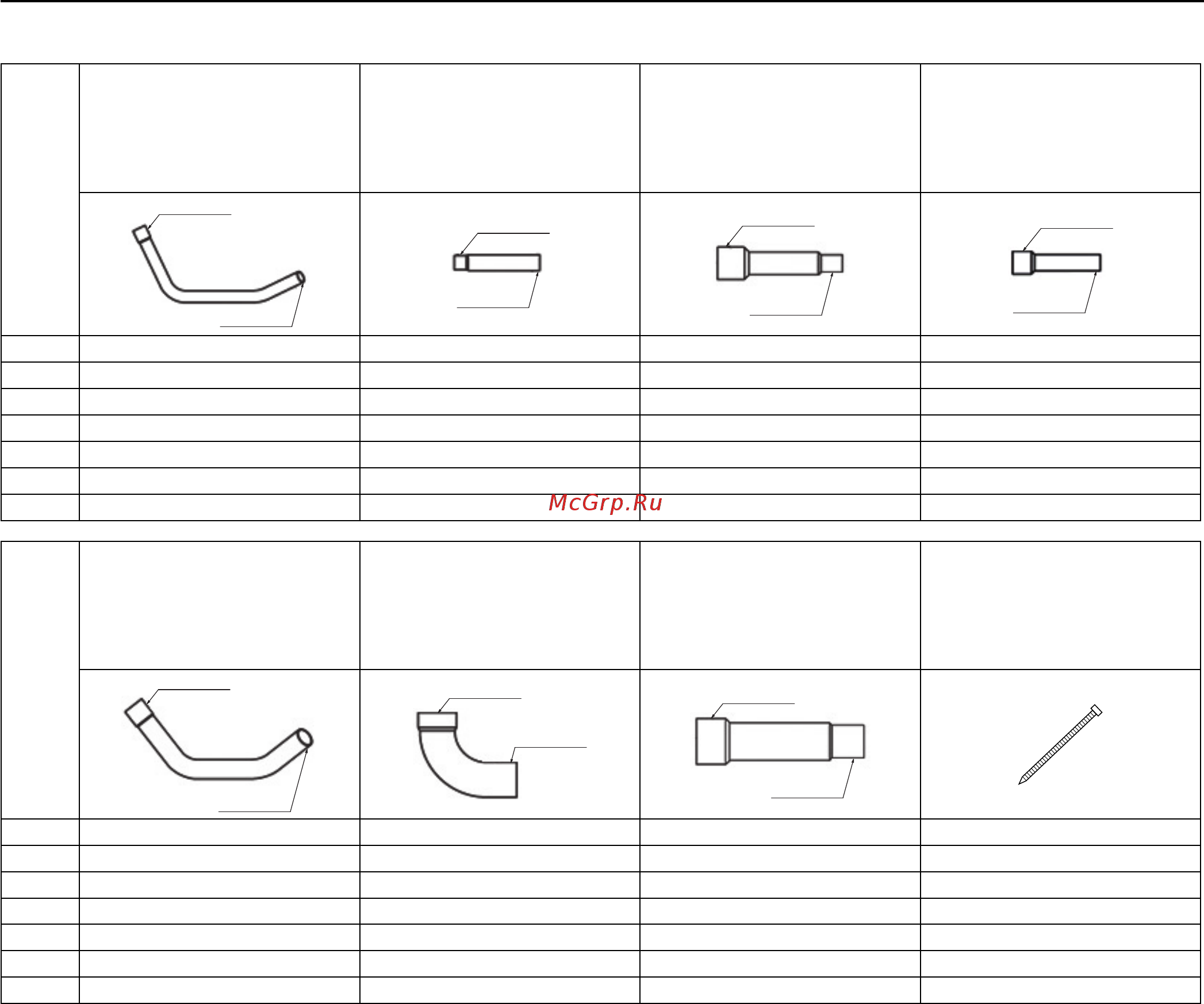

The table below lists all the parts and their quantities included in the package.
①②③④
Connecting pipe
(Liquid side)
Connecting pipe
(Liquid side)
Connecting pipe
(Liquid side)
Connecting pipe
(Liquid side)
ID ø9.52 mm (ø3/8 in)
OD ø9.52 mm (ø3/8 in)
ID ø9.52 mm (ø3/8 in)
OD ø12.7 mm (ø1/2 in)
ID ø15.88 mm (ø5/8 in)
OD ø9.52 mm (ø3/8 in)
ID ø15.88 mm (ø5/8 in)
OD ø12.7 mm (ø1/2 in)
P200 1 - - -
P250 1 1 - -
P300 - - 1 1
P350 - - - 1
P400 - - - 1
P450 - - - -
P500 - - - -
⑤⑥⑦⑧
Connecting pipe
(Liquid side)
Connecting elbow
(Gas side)
Connecting pipe
(Gas side)
Tie band
ID ø15.88 mm (ø5/8 in)
OD ø15.88 mm (ø5/8 in)
ID ø28.58 mm (ø1-1/8 in)
OD ø28.58 mm (ø1-1/8 in)
ID ø28.58 mm (ø1-1/8 in)
OD ø22.2 mm (ø7/8 in)
P200 - 1 1 2
P250 - 1 1 2
P300 1 1 1 2
P350 1 1 - 2
P400 1 1 - 2
P450 1 1 - 2
P500 1 1 - 2
OD ø9.52
ID ø9.52
OD ø12.7
ID ø9.52
OD ø9.52
ID ø15.88
ID ø15.88
OD ø12.7
OD ø15.88
ID ø15.88
OD ø28.58
ID ø28.58
OD ø22.2
ID ø28.58
