RU
RU-31
KD79S703H01

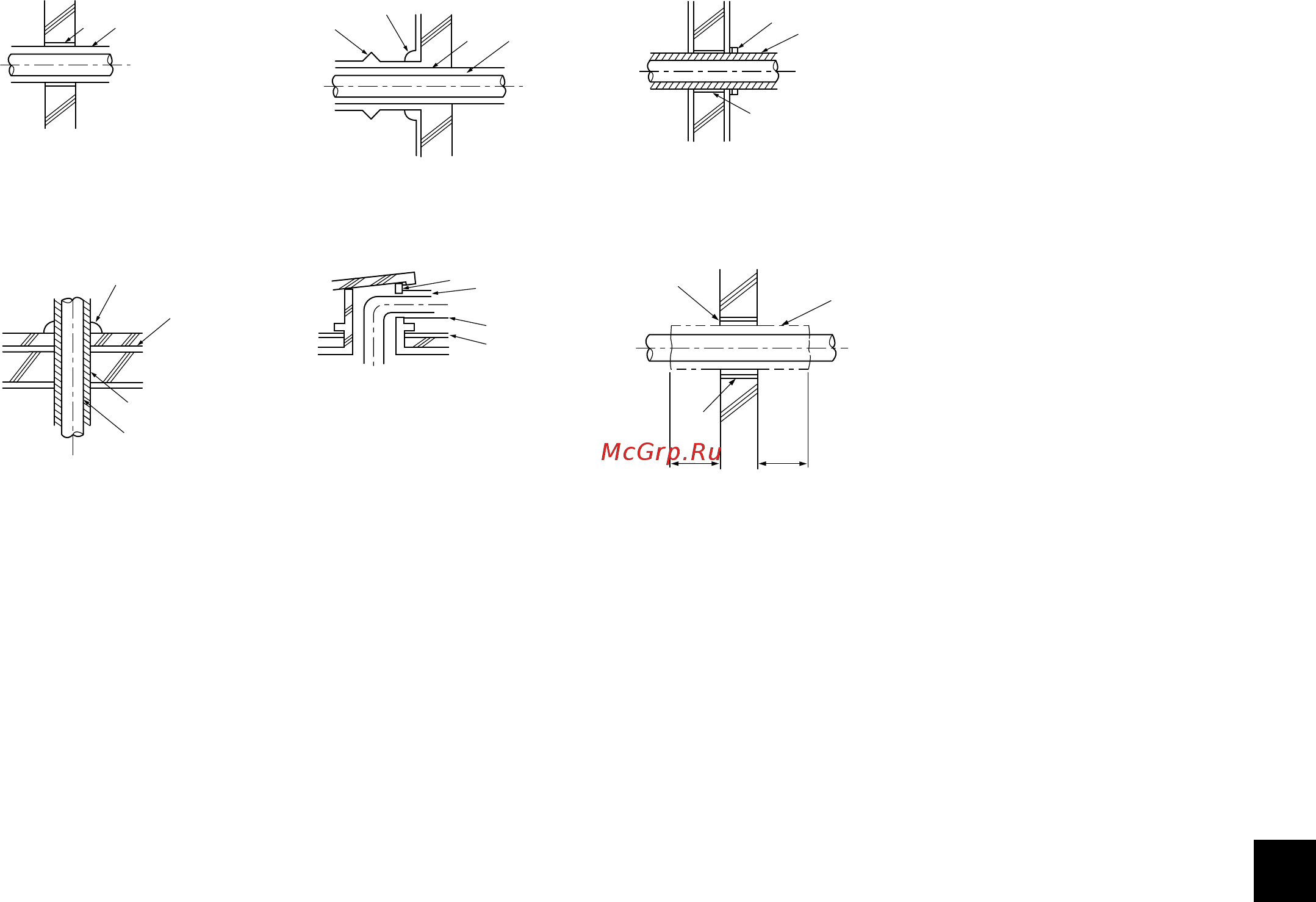

9-7-2. Изоляция секции трубы, проходящей через стену
(1) Внутренняя стена
(скрытое отверстие)
(2) Внешняя стена (3) Внешняя стена (открытое отверстие)
ⒶⒷ
Ⓐ
Ⓑ
Ⓒ
Ⓓ
Ⓔ
Ⓑ
Ⓗ
(4) Пол (водозащита) (5) Трубопроводная шахта
на крыше
(6) Защита присутствующих в пожароопасной зоне
элементов, или элементов, проникающих через
стену
Ⓓ
Ⓕ
Ⓖ
Ⓑ
Ⓓ
Ⓑ
Ⓒ
Ⓕ
1000
(39-3/8)
1000
(39-3/8)
Ⓐ
Ⓗ
Ⓘ
Ⓐ Рукав
Ⓑ Изоляционный материал
Ⓒ Изоляция
Ⓓ Уплотнительный материал
Ⓔ Ремень
Ⓕ Водонепроницаемый слой
Ⓖ Рукав с фланцем
Ⓗ Уплотнитель с невоспламеняемым материалом, например, цементный раствор.
Ⓘ Невоспламеняемый изоляционный материал
・При уплотнении зазоров цементным раствором накройте трубную секцию, проходящую через стену,
металлическим листом во избежание оседания изоляционного материала. Для данной секции используйте
невоспламеняемые изоляционные материалы и покрытия. (Не используйте виниловую ленту).
[мм (д.)]
