RU-46
KD79S703H01

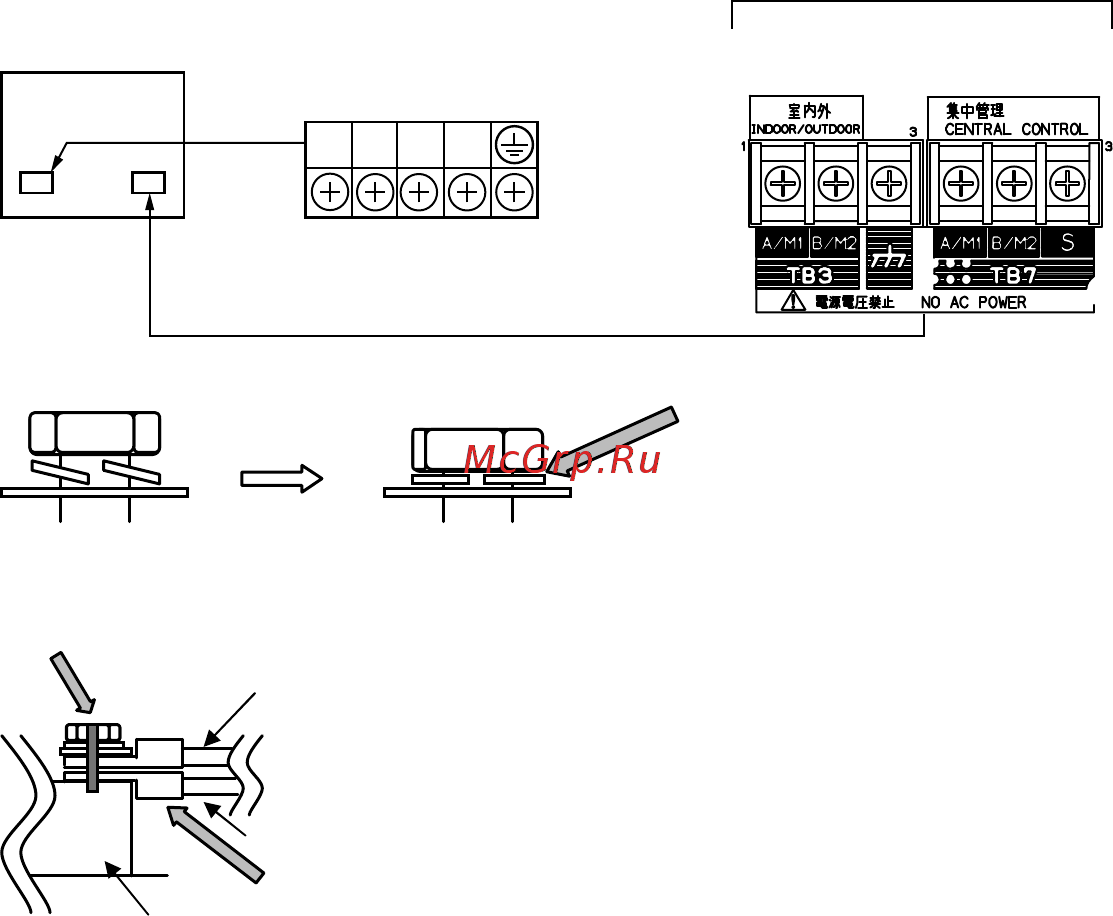

10-5-3. Подключение кабелей
L1 L2 L3 N
Ⓑ
Ⓒ
Ⓐ
ⒹⒺ
Ⓐ Блок управления
Ⓑ Блок выводов источника питания (TB1)
Ⓒ Кабель передачи данных
Ⓓ Блок выводов (ТВ3) кабеля передачи данных
«внутренний блок - наружный блок»
Ⓔ Блок выводов кабеля передачи данных
центрального пульта (TB7)
ⒶⒷ
Ⓒ
Ⓐ Блок вывода с незатянутыми винтами
Ⓑ Правильно установленный блок вывода
Ⓒ Пружинные шайбы должны быть расположены параллельно блоку вывода.
Ⓐ
Ⓑ
Ⓒ
Ⓔ
Ⓓ
Ⓐ Кабели питания, кабели передачи данных
Ⓑ Гирляндное подключение (только кабели передачи данных)
Ⓒ Блоки вывода (TB1, TB3, TB7)
Ⓓ Нанесите установочную риску.
Ⓔ Установите круглые клеммы тыльными сторонами друг к другу.
・Подсоедините кабели к блоку выводов источника питания и блоку выводов линии передачи данных
соответственно. Неправильное подсоединение вызовет неисправность системы.
・Не подключайте кабель питания к блоку вывода линии передачи данных. Это приведет к выходу из строя
электрических компонентов.
・Перед тем как подключить провод к выводу TB7, убедитесь, что напряжение составляет не более 20 В
пост. тока.
・Кабели передачи данных должны быть расположены на расстоянии 5 см (2 д.) или более от силового
кабеля во избежание негативного воздействия помех от силового кабеля. (Не размещайте кабели
передачи данных и кабель питания в одном кабелепроводе).
・Соблюдайте момент затяжки каждого типа винта, см. ниже. Не затягивайте винты чрезмерно большим
моментом, это может привести к их повреждению.
Блок вывода (TB1 (винт M6)): 2,5–2,9 [Нм]
Блок вывода (TB3, TB7 (винт M3,5)): 0,82–1,0 [Нм]
・При затяжке винтов не нажимайте слишком сильно на головку во избежание повреждения винта.
・Нанесите установочную риску перманентным маркером вдоль головки винта, шайбы и клеммы после
затягивания винта.
① Подключите внутренний-наружный кабель передачи данных к клемме TB3.
Если наружные блоки составляют единую систему хладагента, последовательно подключите их выводы
TB3 (M1, M2, заземление). Подсоедините кабель передачи данных между внутренним блоком и
наружным блоком для наружных блоков к выводам TB3 (M1, M2, заземление) одного из наружных
блоков. Экранируйте клемму заземления.
② Подключите кабели передачи данных централизованного пульта управления (между централизованной
системой управления и наружными блоками разных систем охлаждения) к TB7.
Если наружные блоки составляют единую систему хладагента, последовательно подключите их выводы
TB7 (M1, M2, S) ко всем наружным блокам. *
1
Экранируйте клемму S.
*1 Если выводы ТВ7 наружных блоков единой системы не подключены последовательно, подсоедините кабель передачи данных
центрального пульта к выводу TB7 на OC. Если OC неисправен или центральный пульт подключался в момент отключения
электричества, подсоедините последовательно выводы TB7 OC, OS1 и OS2. (если наружный блок, перемычка питания CN41
которого на пульте управления была заменена на CN40, неисправна или отсутствует питание, централизованное управление не
будет выполняться, даже если выводы TB7 подключены последовательно).
③ Если блок питания не подключен к кабелю централизованной системы управления, переместите
перемычку из положения CN41 в положение CN40 только на одном внешнем блоке.
④ На внешнем блоке, перемычка питания которого была заменена с CN41 на CN40, дополнительно
подсоедините клемму S и клемму заземления.
⑤ Подсоедините выводы M1 и M2 блока выводов передачи данных внутреннего блока с последним
адресом в одной группе с блоком выводов пульта дистанционного управления.
⑥ Если используется пульт системы, переведите выключатель SW5-1 всех наружных блоков в положение
ON.
⑦ Кабельными хомутами надежно закрепите кабели в нижней части блока выводов.
