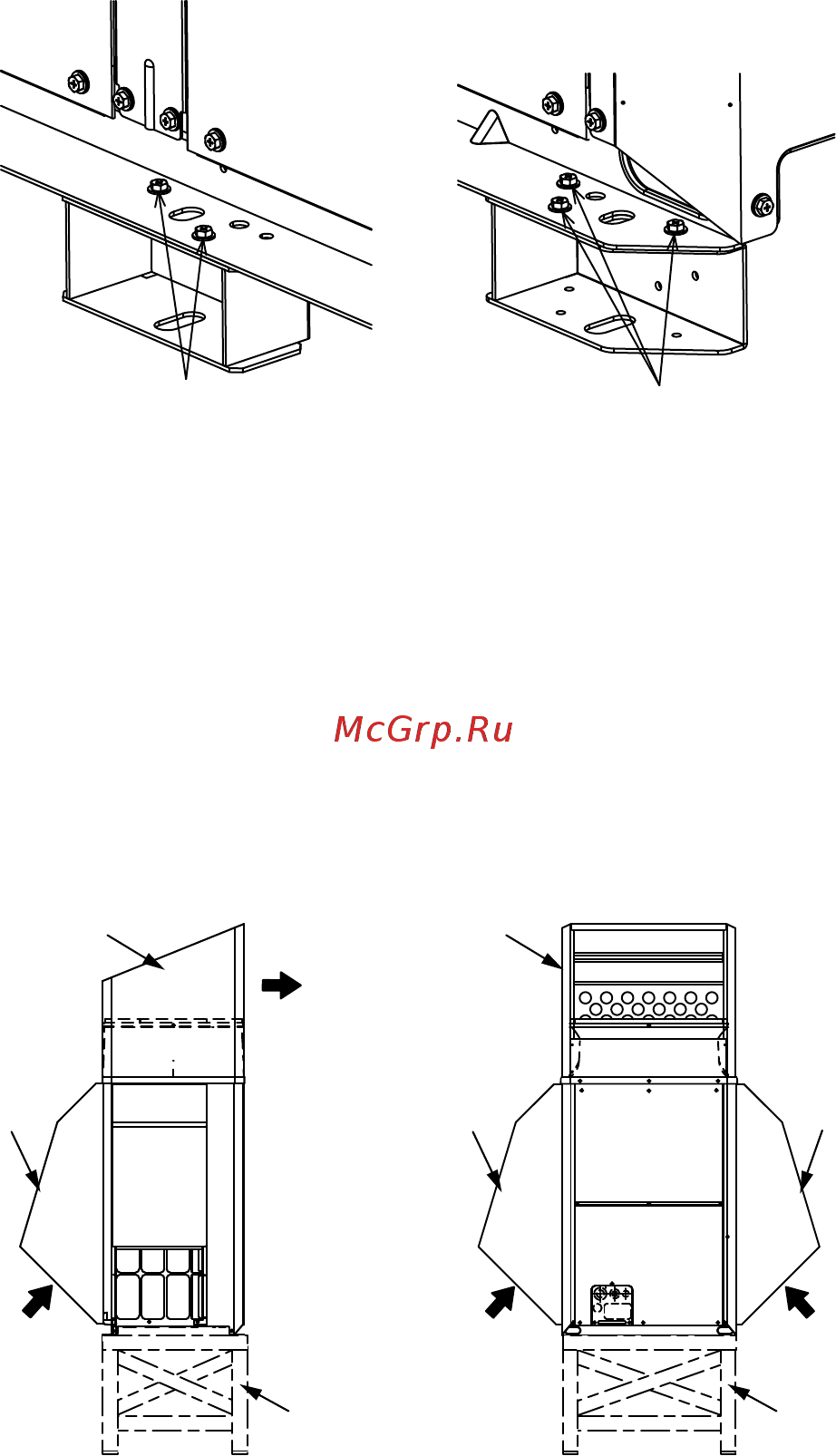

・Для отсоединения съемных ножек отвинтите винты, обозначенные на рис. ниже. Если окраска ножки блока
повреждена при отсоединении ножки, ее следует сразу же восстановить.
Ⓐ
Ⓐ
Ⓐ Винты
・Для обеспечения надлежащей работы блока в жестоких атмосферных условиях, например в местах с
низкой температурой или сильным ветром, следует принять меры по защите блока от сильного ветра и
снега. Если блок будет работать при температуре ниже 10 °C (50 °F), в заснеженных местах, местах с
сильными ветрами или дождями, установите снегозащитные покрытия соответствующих размером (не
поставляются в комплекте), как показано на рис. ниже.
Материал: оцинкованная стальная пластина 1,2T
Окраска: полная окраска полиэфирным порошком
Цвет: Munsell 3,0Y 7,8/1,1 (аналогично цвету блока)
Размеры: См. технические характеристики в Data Book.
ⒹⒹ
Ⓐ
ⒷⒷ
Ⓑ
Ⓒ
Ⓒ
Ⓒ
ⒸⒸ
Ⓐ Выпуск
Ⓑ Впуск
Ⓒ Снегозащитное покрытие
Ⓓ Приподнятое основание
・Установите блок так, чтобы ветер не задувал в отверстия впускных и выпускных каналов.
・При необходимости установите блок на приподнятом основании соответствующих размеров (не
поставляется в комплекте) во избежание повреждения снегом.
Материал: Угловой профиль (установите такую конструкцию, через которую снег и ветер могут
беспрепятственно проходить).
Высота: Максимальная высота снежного покрова + 200 мм (7-7/8 д.)
Ширина: В соответствии с шириной блока (если приподнятое основание будет слишком широким, снег
будет скапливаться по краям).
・Если блок будет использоваться в месте с низкой температурой и работать в режиме обогрева
продолжительное время, когда температура внешнего воздуха будет ниже температуры замерзания,
установите обогреватель в приподнятое основании блока или примите другие надлежащие меры для
предотвращения замерзания.
