9.1. Руководство по эксплуатации цифровой панели 38ПКА_d22

9.1.1. Вводная часть

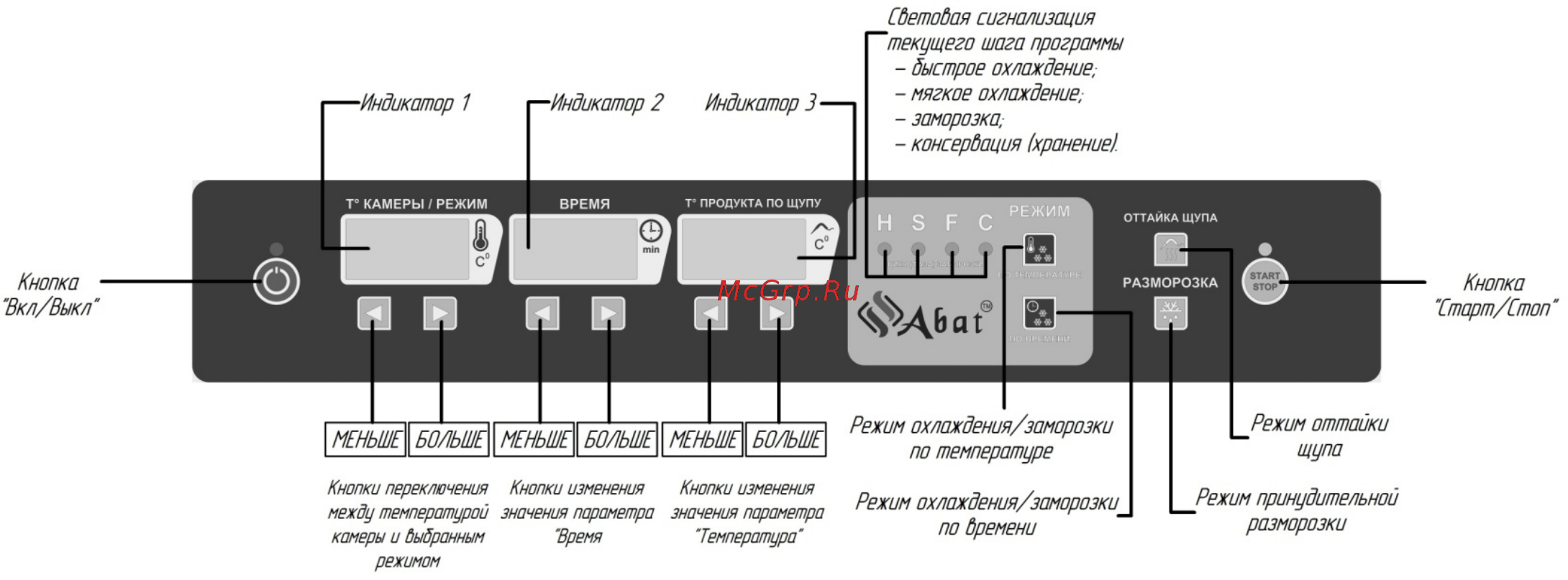

Рис.4 Расположение органов управления на панели

В ШОК предусмотрены следующие выполняемые функции, органы

управления и индикации:

Выключение/режим ожидания/работа.

Режим выключения "SLEEP" - оборудование включено в сеть, но не

выполняет никаких действий в данный момент. Индикация производится красным

светодиодом в левой части панели, контроллер не реагирует на единичные

нажатия кнопок. При нажатии кнопки «вкл/выкл» в течение 3 сек, контроллер

переходит в режим ожидания “STOP”.

Режим ожидания "STOP" - оборудование включено в сеть, в этом режиме

можно выбирать и запускать рабочие программы. При этом на индикаторах 1,2,3

показываются соответствующие значения. В состоянии STOP контроллер

реагирует на все кнопки. Если возникает ошибка – пуск работы невозможен. При

нажатии кнопки «Старт/Стоп» в течении, контроллер переходит в режим работы

“WORK”.

Режим работы "WORK" - устройство включено в сеть и выполняет одну из

запущенных программ. Индикация производится зеленым светодиодом в правой

части панели и желтым обозначается текущий шаг программы.

Если прибор выключить в режиме "WORK" или "STOP" и затем снова

включить его в сеть, он запомнит предыдущие рабочие уставки и начнет работу с

возврата к ним;

Если в режиме STOP открыта дверь, то на Индикаторе 1 выводится

сообщение «d-r», включается освещение камеры, запуск программ кнопкой

«СТАРТ/СТОП» невозможен.

9.1.2. Индикация

На Индикаторе 1 отображается - текущая температура в камере/выбранный

режим/код ошибки через мигание (1 сек, 1 сек) (код ошибки высвечивается в

случае возникновения какой-либо ошибки). Переключения производятся

кнопками "больше" и "меньше" индикатора 1.
