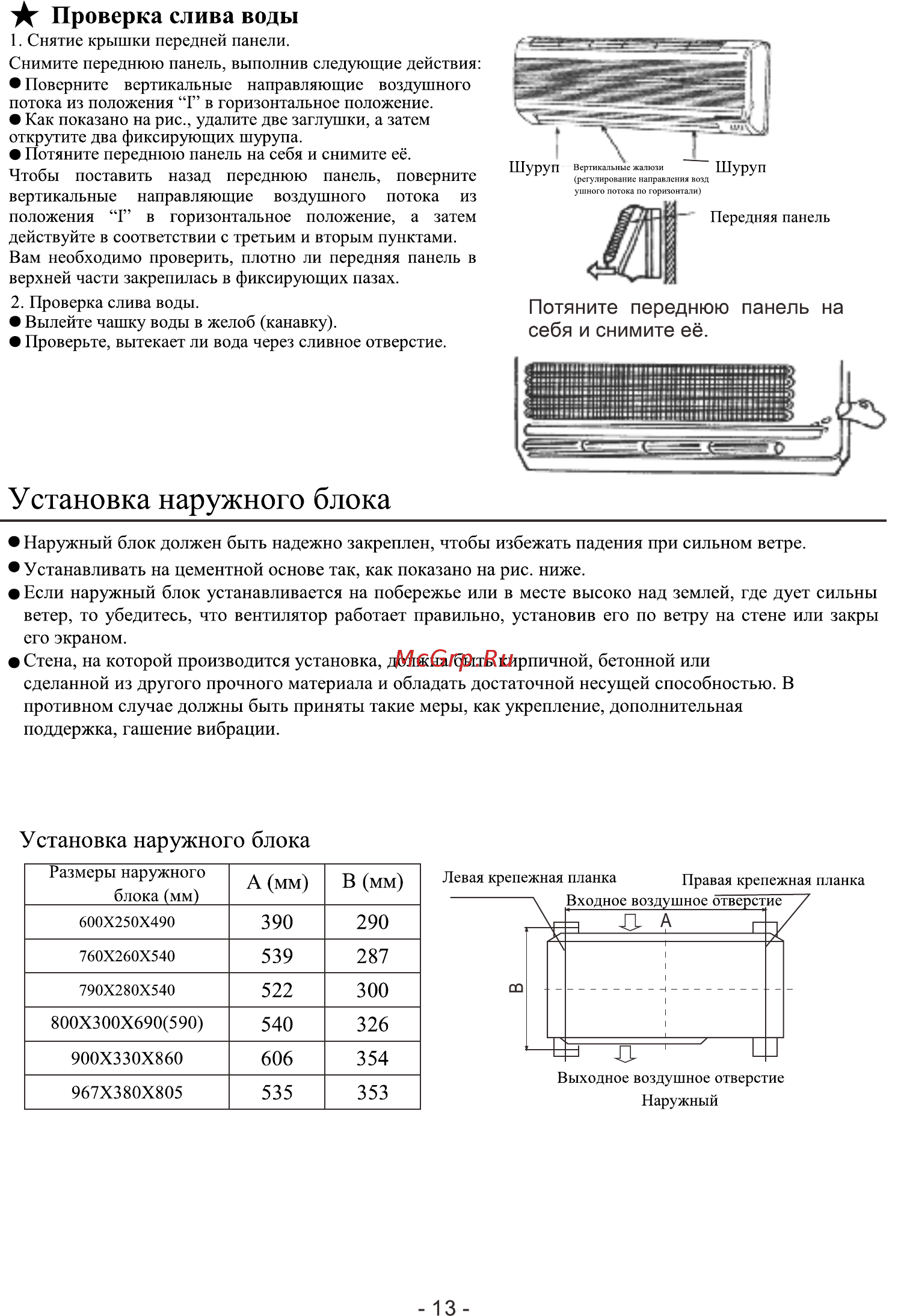

Проверка слива воды 1 Снятие крышки передней панели Снимите переднюю панель выполнив следующие действия Поверните вертикальные направляющие воздушного потока из положения 1 в горизонтальное положение Как показано на рис удалите две заглушки а затем открутите два фиксирующих шурупа Потяните переднюю панель на себя и снимите её Чтобы поставить назад переднюю панель поверните вертикальные направляющие воздушного потока из положения I в горизонтальное положение а затем действуйте в соответствии с третьим и вторым пунктами Вам необходимо проверить плотно ли передняя панель в верхней части закрепилась в фиксирующих пазах 2 Проверка слива воды Вылейте чашку воды в желоб канавку Проверьте вытекает ли вода через сливное отверстие Установка наружного блока Наружный блок должен быть надежно закреплен чтобы избежать падения при сильном ветре Устанавливать на цементной основе так как показано на рис ниже Если наружный блок устанавливается на побережье или в месте высоко над землей где дуст сильны ветер то убедитесь что вентилятор работает правильно установив его по ветру на стене или закры его экраном Стена на которой производится установка должна быть кирпичной бетонной или сделанной из другого прочного материала и обладать достаточной несущей способностью В противном случае должны быть приняты такие меры как укрепление дополнительная поддержка гашение вибрации Установка наружного блока Размеры наружного блока мм А мм В мм 600X250X490 390 290 760X260X540 539 287 790X280X540 522 300 800X300X690 590 540 326 900X330X860 606 354 967X380X805 535 353 Левая крепежная планка Правая крепежная планка Выходное воздушное отверстие Наружный 13
