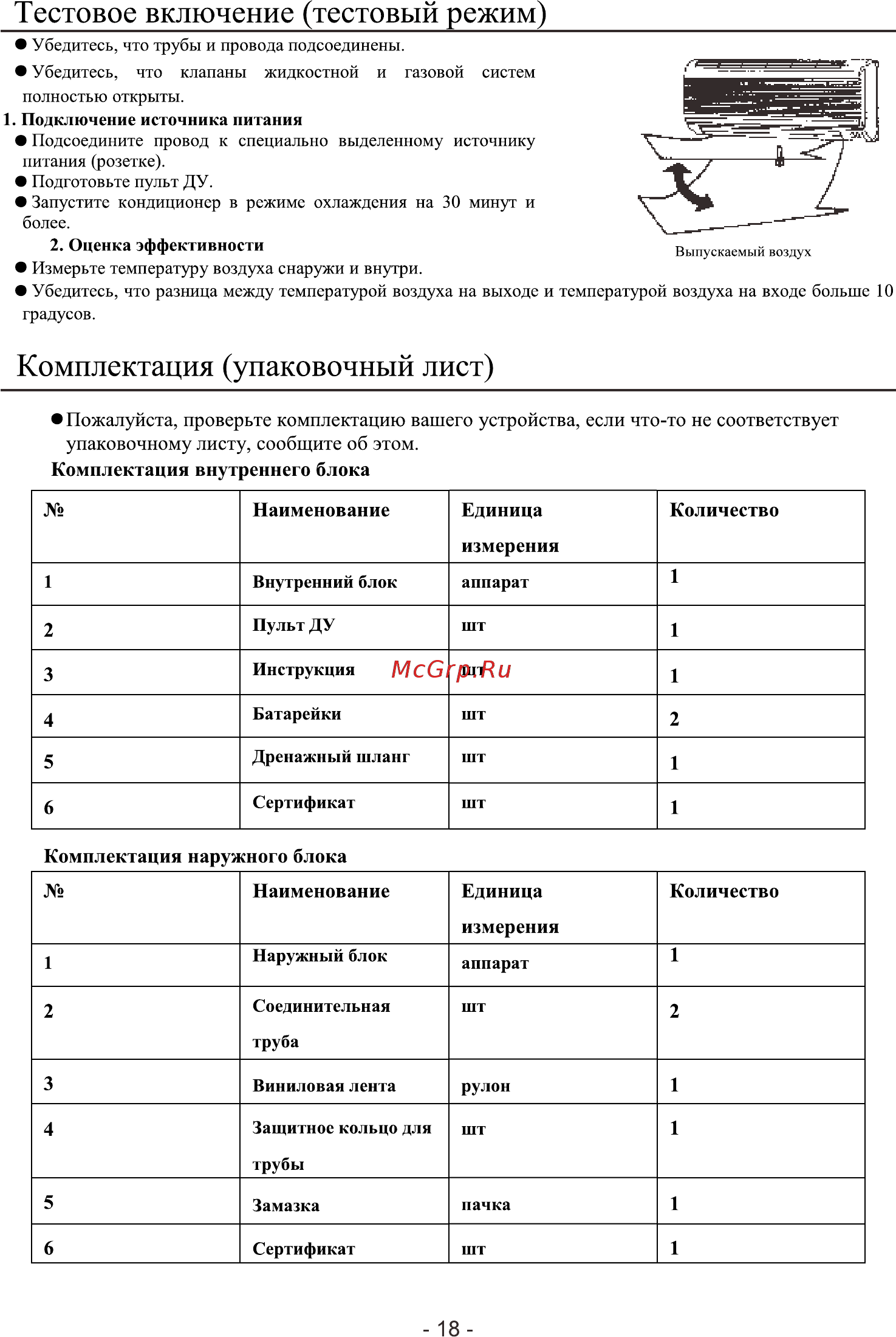

Тестовое включение тестовый режим Убедитесь что трубы и провода подсоединены Убедитесь что клапаны жидкостной и газовой систем полностью открыты 1 Подключение источника питания Подсоедините провод к специально выделенному источнику питания розетке Подготовьте пульт ДУ Запустите кондиционер в режиме охлаждения на 30 минут и болсс 2 Оценка эффективности Выпускаемый воздух Измерьте температуру воздуха снаружи и внутри Убедитесь что разница между температурой воздуха на выходе и температурой воздуха на входе больше 10 градусов Комплектация упаковочный лист Пожалуйста проверьте комплектацию вашего устройства если что то не соответствует упаковочному листу сообщите об этом Комплектация внутреннего блока Единица Наименование Количество измерения 1 Внутренний блок аппарат 1 2 Пульт ДУ шт 1 3 Инструкция шт 1 4 Батарейки шт 2 5 Дренажный шланг шт 1 6 Сертификат шт 1 Количество Комплектация наружного блока Наименование Единица 1 Наружный блок аппарат 1 Соединительная шт 2 измерения 2 труба 3 Виниловая лента рулон 1 4 Защитное кольцо для шт 1 трубы 5 Замазка пачка 1 6 Сертификат шт 1 18
