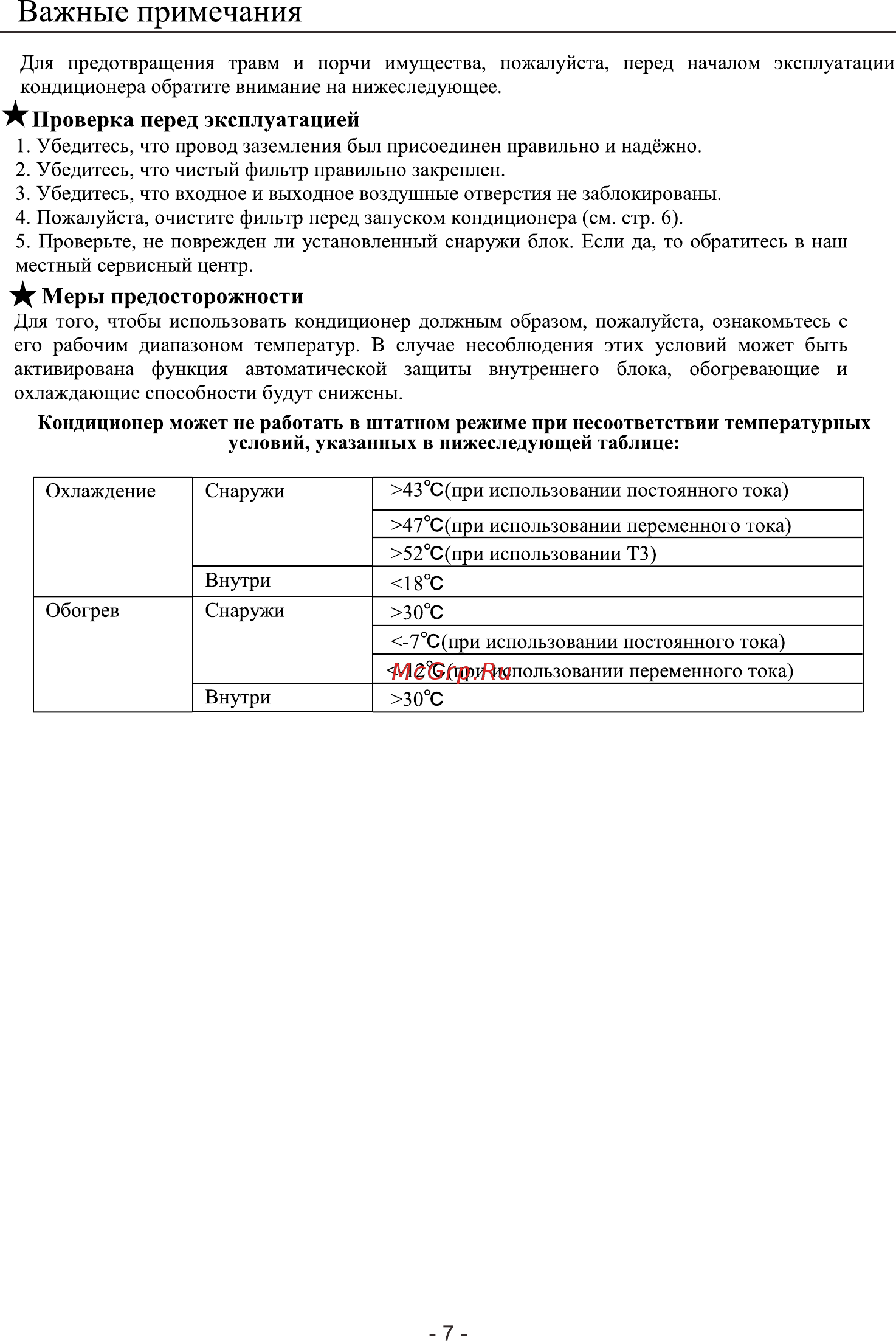

Важные примечания Для предотвращения травм и порчи имущества пожалуйста перед началом эксплуатации кондиционера обратите внимание на нижеследующее Проверка перед эксплуатацией 1 Убедитесь что провод заземления был присоединен правильно и надежно 2 Убедитесь что чистый фильтр правильно закреплен 3 Убедитесь что входное и выходное воздушные отверстия не заблокированы 4 Пожалуйста очистите фильтр перед запуском кондиционера см стр 6 5 Проверьте не поврежден ли установленный снаружи блок Если да то обратитесь в наш местный сервисный центр Меры предосторожности Для того чтобы использовать кондиционер должным образом пожалуйста ознакомьтесь с его рабочим диапазоном температур В случае несоблюдения этих условий может быть активирована функция автоматической защиты внутреннего блока обогревающие и охлаждающие способности будут снижены Кондиционер может не работать в штатном режиме при несоответствии температурных условий указанных в нижеследующей таблице Охлаждение Обогрев Снаружи Внутри Снаружи Внутри 43 С при использовании постоянного тока 47 С при использовании переменного тока 52 С при использовании ТЗ 18 С 30 С 7 С при использовании постоянного тока 12 С при использовании переменного тока 30 С 7
