Haier AB48ES1ERA(S) / 1U48LS1ERB(S) [19/29] Установка кондиционера

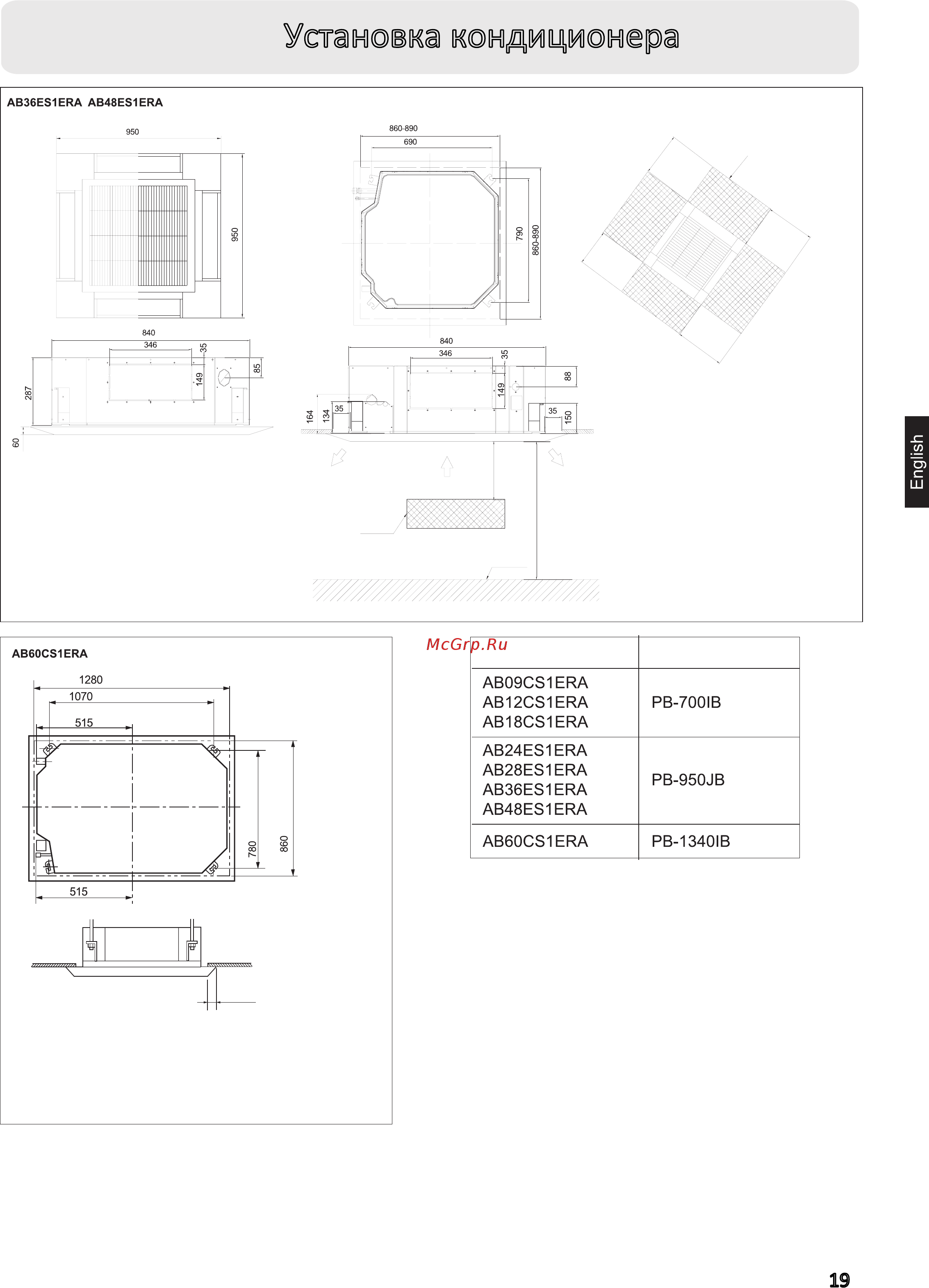

![Haier AB12CS1ERA(S) / 1U12BS3ERA [19/29] Установка кондиционера](/views2/1248357/page19/bg13.png)
Установка кондиционера
(вырез потолка)
(
межосевое
)
Более
чем
1500
мм
.
Более
чем
1500
мм
.
Более чем
1500
мм
.
Более чем
1500
мм
.
Стена или перегородка
Пол
Перегородка
Более
чем
1000 мм
.
Менее
чем
3000 мм
.
Внутренний блок
Декоративная панель
(
вырез потолка
)
(
межосевое
)
(вырез потолка)
(межосевое
)
Более чем
20 мм.
Примечание:
Декоративная панель должна полностью
закрывать вырез, сделанный под внутренний
блок, поэтому размер отверстия в потолке
должен быть меньше с каждой стороны
декоративной панели, как минимум на 20 мм.
19
