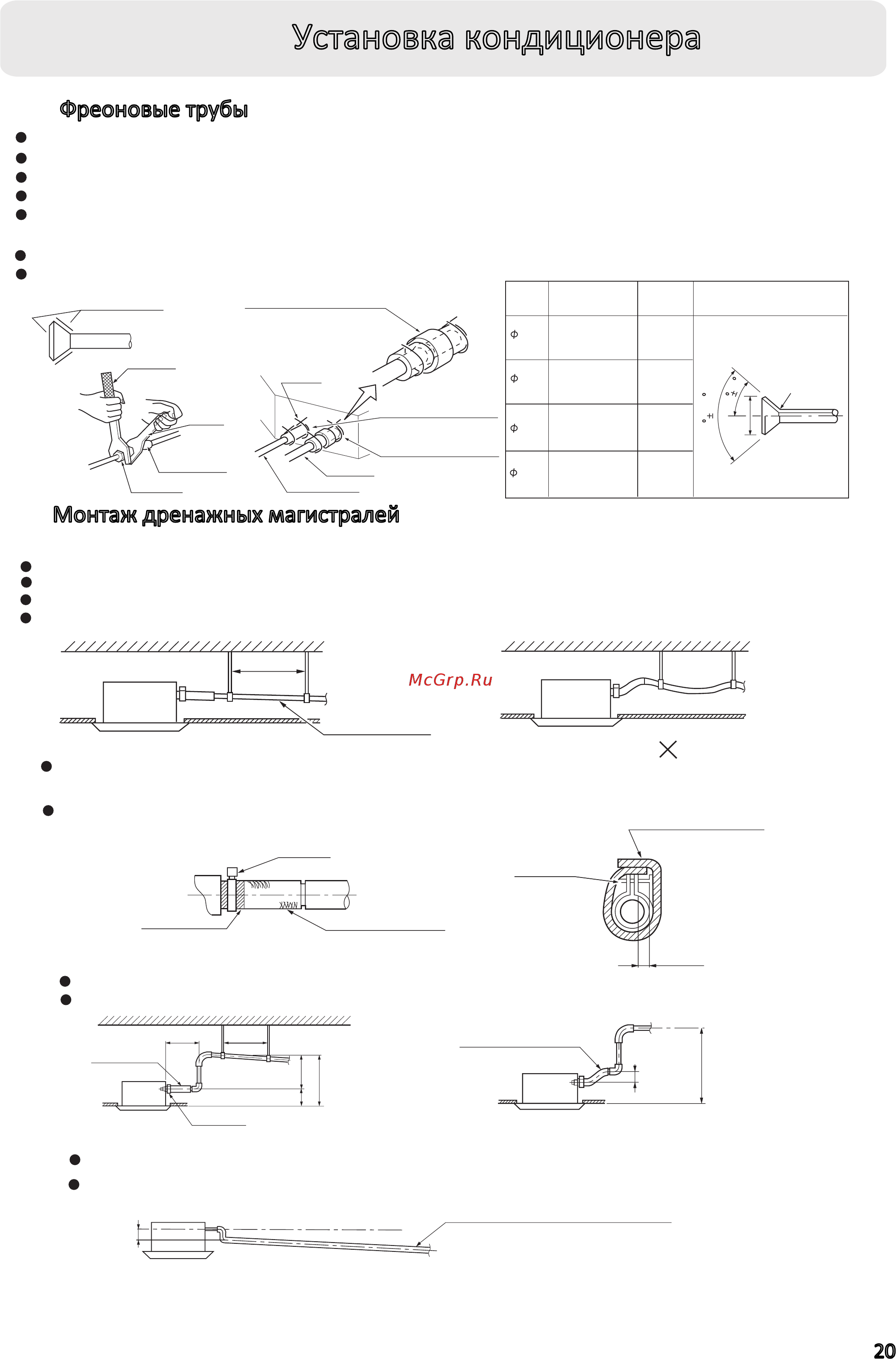

![Haier AB24ES1ERA+1U24GS1ERA [20/29] Таблица 1](/views2/1248357/page20/bg14.png)
(2) Следет обратить внимание на места присоединений к блоку во время запуска системы в работу.
Внешний блок приходит заправленый фреоном
Изучите рисунок ниже перед тем как приступить к работе
Конус трубы под гайку должен быть выполнен в соответствии с таблицей 1.
Смажте конус фреоновым маслом с обеих сторон. Поверните гайку в контакте с трубой 3‐4 раза.
Степень затяжки гайки указана в таб. 1 (при большем усилии можно повредить гайку,
при меньшем возможна утечка.)
Проверьте соединение на утечку. Изолируйте его как показано на рисунке ниже.
Изолируйте швы теплоизоляции на гайке газовой трубы
.
Таблица №1
Монтаж дренажных труб.
Диаметр присоединяемой трубы должен быть больше, чем труба блока (блок Ф25, магистраль Ф32)
Наименьший уклон не должен быть меньше, чем 1/100
По длине магистрали не должно быть прогибов
Для соблюдения уклона и линейности магистрали крепления следует располагать не реже 1‐1,5 м.
Уклон 1/100
1-1.5m
R0.4 ~ 0.8
A
90
0.5
45
2
Размер
трубы
9.52
3270~3990N
.
cm
(333~407kgf
.
cm)
6180~7540N
.
cm
(630~770kgf
.
cm)
15.88
19.05
9720~11860N
.
cm
(990~1210kgf
.
cm)
12.0~12.4
18.6~19.0
22.9~23.3
Рекомендации подвеса дренажной трубы
>
менее 75 мм.
300 мм.
1~1.5m
220
Уклон дренажа
Высота ступени после выхода из блока не более 280 мм.
Растояние от блока до колена по горизонтали 300 мм.
Примечание:
Присоединение тройника
более 100
4mm
6.35
1420~1720N
.
cm
(144~176kgf
.
cm)
8.3~8.7
Установка кондиционера
Фреоновые трубы
(Для подключения фреонопроврда к внешнему блоку см.
руководство по монтажу внешнего блока.)
Смажте фреоновым маслом
Динамометрический ключ
ключ
наконечник
конусный
гайка
Изоляция флекс (прилагается)
(Изолируйте соединение
дополнительно)
Изоляция (прилагается)
(Жидкостная труба)
Изоляция (прилагается)
Жидкостная труба
Газовая труба
Усилие
затяжки
A(мм) Вид общий
Монтаж дренажных магистралей
Используйте специальные хомуты и патрубки прилагаемые в комплекте поставки. Наденьте патрубок
на дренажную трубку блока и стяните соединение хомутом. При затяжке хомута оставте болт на 4 мм.
до упора в скобу хомта, что бы излишне не перетянуть соединение.
Изолируйте дополнительно стыки гермеником или используйте
полипропиленовые трубы горячей пайки.
.
Изоляция плоская
Хомут
(прилагается)
Шпилька резьбовая
Патрубок
(прилагается)
Хомут
(прилагается)
<280
<500
Гибкий патрубок
(прилагается)
менее 500 мм.
Изгиб дренажного патрубка не должен превышать 75 мм. и не следует перегибать патрубок.
Если вы объединяете несколько сливных магистралей, устанавливайте тройники ниже уровня выходного
патрубка блока.
Хомут
Изолента широкая Гибкий патрубок
После монтажа всех дренажных магистралей, следует проверить их на герметичность путем пролива их
водой. При разветвленной дренажной сети, следует провести опрессовку соединительных швов магистрали с
водой под давлением.
20
