3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

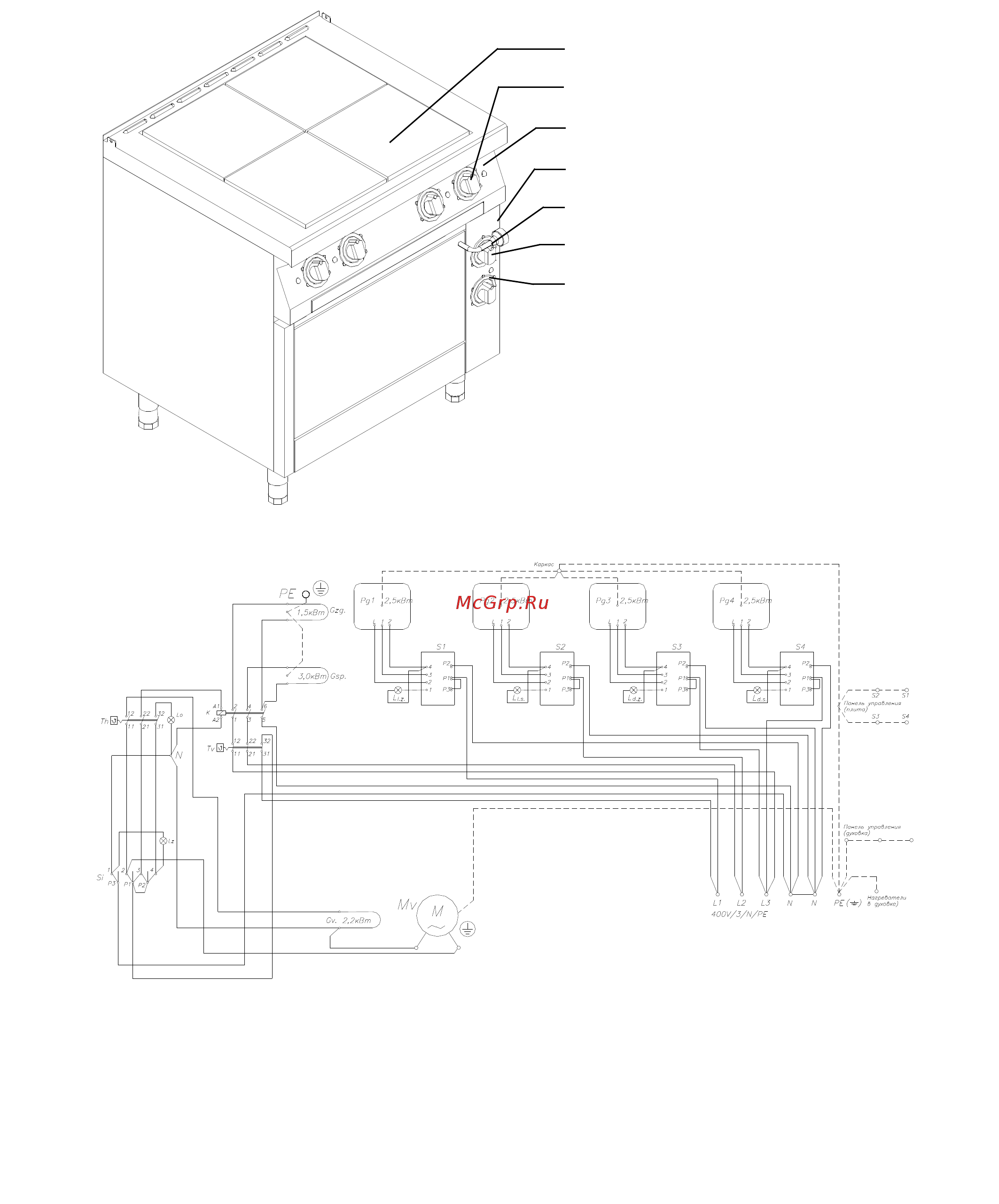

Рис. 1: Электрическая кухонная плита с конвекционной духовкой
Рис. 2а: Схема электросоединений для плиты ES-T47K/1
KOGAST Grosuplje d.d. 4/13 ES-T7/1K
1
ОПИСАНИЕ:
1. Конфорка
2. Кнопка переключателя
конфорки
3. Контрольная лампочка
конфорки
4. Кнопка выключателя духовки
5. Контрольная лампочка
выключателя духовки
6. Кнопка термостата в духовке
7. Контрольная лампочка
нагревателей в духовке
2
3
4
6
5
7
ОПИСАНИЕ:
Pg
-
Конфорка Th
-
Термостат
S
-
4-пол. переключатель Tv
- Термический предохранитель
G
zg
-
Верхний нагреватель в духовке Si
-
Переключатель духовки
G
sp
-
Нижний нагреватель в духовке K
-
Контактор
G
v
-
Нагреватель вентилятора L
-
Контрольная лампочка; желтая
M
v
-
Двигатель вентилятора L
z
-
Контрольная лампочка; зеленая
Содержание
- Назначение прибора 3
- Технические данные 3
- Техническое описание 4
- Постановления технические нормативы и директивы 5
- Монтаж 6
- Особенные требования при проектировании электрического прибора 6
- Установка прибора 6
- Подключение прибора 7
- Присоединение для выравнивания потенциала 7
- Электрическое подсоединение 7
- Ежедневная эксплуатация 8
- Конечная проверка прибора и выпуск в эксплуатацию 8
- Контроль работы 8
- Подготовка прибора перед первой эксплуатацией 8
- Работа конфорок 8
- Эксплуатация прибора 8
- Переключатель 9
- Работа духовки 9
- Выпечка кондитерских изделий 10
- Выпечка на горячем воздухе 10
- Жарение мяса 10
- Размораживание пищевых продуктов 10
- Термостат 10
- Употребление духовки 10
- Выпечка путем комбинированного нагревания 11
- Выпечка с верхним и нижним нагревателями 11
- Очистка 11
- Очистка и техобслуживание 11
- Техобслуживание 11
- Действия в cлучае обнаружения дефекта 12
- Запасные части 12
- Процесс подготовки прибора перед дальнейшим прекращением эксплуатации 12
- Другое 13
