Tosot T42H-FM / O [14/32] T24h fm4 o t28h fm4 o

Представленное оборудование имеет необходимую документацию подтверждающую его соответствие требованиям нормативных документов работы по монтажу оборудования должны выполняться в соответствии с требовани ями действующих нормативно технических документов технические характеристики оборудования а также правила и условия эффективного и безопасного использования представленного оборудования определяются техниче ской документацией прилагаемой к оборудованию изготовитель оставляет за собой право на внесение изменений в технические харак теристики внешний вид и потребительские свойства оборудования без предвари тельного уведомления класс энергетической эффективности определен в соответствии с приказом мини стерства промышленности и торговли рф 357 от 29 4 0 информация об изготовителе оборудования содержится в сертификате или деклара ции соответствия 2

Содержание 2

Внимание 3

Во избежание получения травм и нане сения ущерба другим людям и имуще ству внимательно прочтите и соблю дайте следующие инструкции данное оборудование не предназначено для использования детьми и людьми с ограниченной подвижностью находя щимися без надлежащего присмотра 3

Меры предосторожности 3

Предупреждение 3

Модель 6

Спецификация 6

Инструкция по монтажу 7

T18h fm4 o t21h fm4 o t14h fm4 o 8

T24h fm4 o t28h fm4 o 8

T36h fm4 o t42h fm o 8

Внешний вид блоков 8

Подключение питающего и межблочного кабеля 8

Электрические подключения 8

T14h fm4 o t18h fm4 o 9

T24h fm4 o 9

А в c d 10

T42h fm o 11

Газовую трубу 11

Другие непригодные для подключения заземляющего провода объекты 11

Предупреждение необходимо установить выключатель обесточивающий при необходимости всю систему кондициони рования 11

Снять боковую панель 2 пропустить силовой кабель через резиновое кольцо 3 подключить жилы кабеля к клеммам l n и клемме заземления затем соединить клеммы n 1 2 и 3 внутре ненго и наружного блока 4 закрепить силовой кабель хомутами 11

Требования к заземлению 1 кондиционер относится к 1 классу защиты от поражения электротоком и требует надежного заземления 2 провод заземления имеет желто зеленую маркировку его нельзя использовать для других целей отрезать или крепить с помощью саморезов в противном случае существует риск поражения электрическим током 3 провод заземления должен подключаться к клемме заземления запрещается заземлять систему на водопроводную трубу 11

Фановую трубу 11

Монтаж наружного блока 12

Монтажные принадлежности см соответствующие упаковочные листы внутреннего и наружного блоков 12

Ограничение негативного воздействия шума 1 наружный блок должен устанавливаться в местах со свободным доступом воздуха в противном случае мо жет снизиться производительность кондиционера или повысится уровень шума при работе блока 2 опорные площадки на которые устанавливаются блоки должны быть устойчивы и способны выдержать вес блоков в противном случае возможно возникновение посторонних шумов и вибрации 3 при монтаже оборудования следует учитывать что поток теплого воздуха из наружного блока и создавае мый им при работе шум может негативно влиять на соседей и окружающую среду 4 запрещается создавать препятствия для потока воздуха через наружный блок в противном случае может снизиться производительность кондиционера или повыситься уровень шума от работающего блока 5 в случае появления посторонних шумов необходимо немедленно связаться с представителем производите ля 12

Установочное пространство наружных блоков t14h 28h fm4 o 12

Установочное пространство наружных блоков t36h fm4 o t42h fm o 12

T14h fm4 o 13

T18h fm4 o t21h fm4 o 13

Габаритные размеры 13

Габаритные размеры наружного блока 13

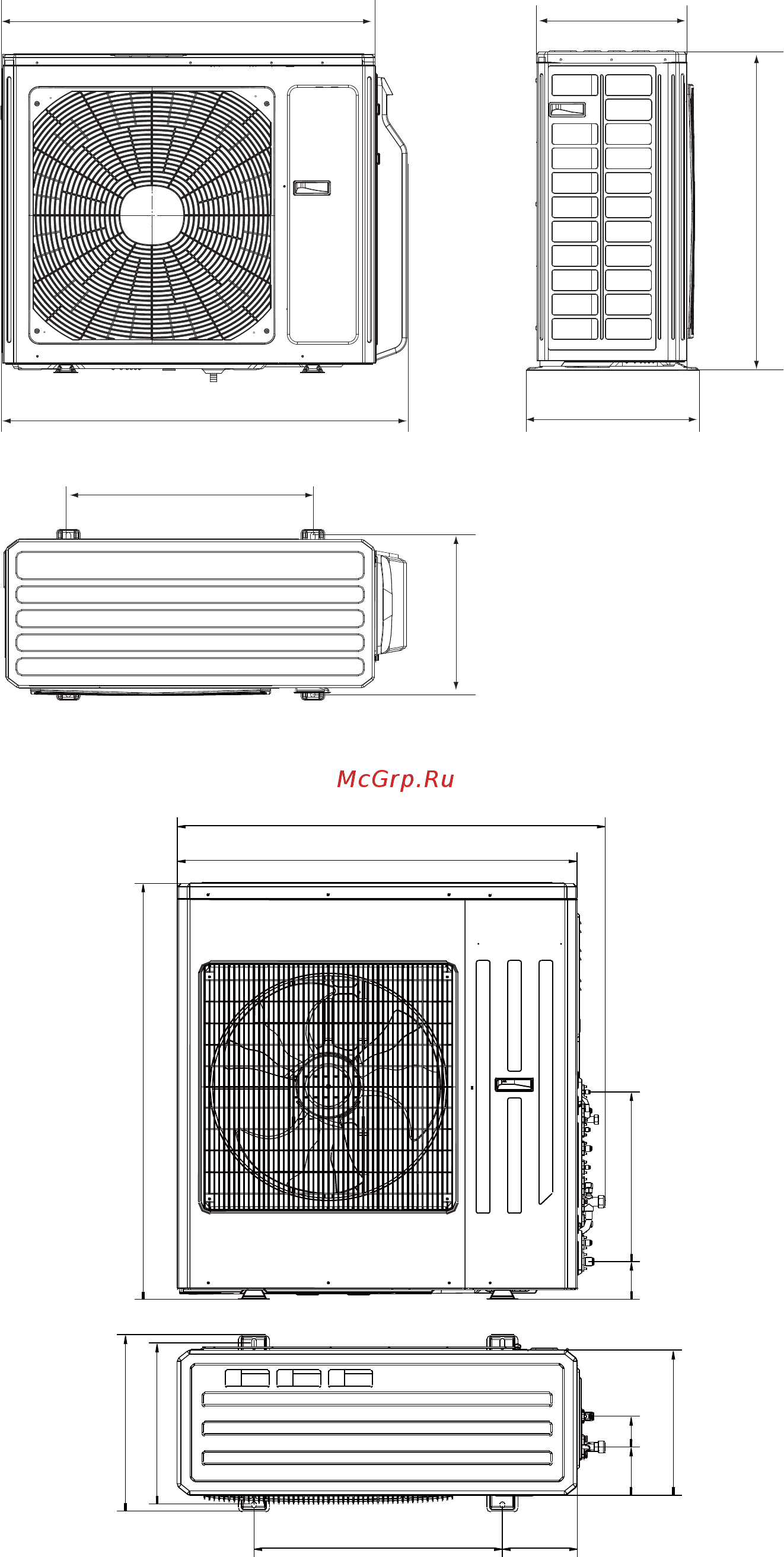

T24h fm4 o t28h fm4 o 14

T36h fm4 o t42h fm o 14

При перемещении наружного блока следует использовать два троса достаточной длины для предотвраще ния колебания центра тяжести блока угол отрыва при подъеме блока должен составлять менее 40 3 при монтаже блока для крепления опорных лап к основанию блока используются болты m12 4 блок должен устанавливаться на бетонное основание высотой 10 см 5 размеры установочного пространства для блока указаны на рис 5 14

Ø6 35 мм 0 5 15 30 н м 15

Диаметр трубы толщина стенки мм крутящий момент 15

Длина до наиболее удаленного блока 15

Крутящие моменты для затягивания соединений 15

Макси мальный перепад высот 15

Максимальная длина и перепад высот участков трассы хладагента 15

Максимальная длина труба хладагента 15

Между внутрен ними бло ками 15

Между на ружным и внутрен ними бло ками 15

Монтаж трасс хладагента 15

Продолжение таблицы 15

Суммарная длина 15

Трасса хладагента 1 значения крутящих моментов для затягивания резьбовых соединений указаны в табл 5 2 совместить раструбную муфту одной трубы и винтовую часть другой и закрутить винтовую часть вручную 3 затем затянуть соединение с помощью динамометрического ключа см рис 6 4 при сгибании труб радиус кривизны должен быть достаточен для сохранения целостности трубы для сгиба ния труб следует использовать трубогиб 5 трубы хладагента и их стыки следует обмотать теплоизолирующим материалом а затем закрепить теплои золяцию клейкой лентой 15

Вакуумирование 16

A дозаправка хладагента 17

Б расчет количества хладагента для дозаправки 17

Дозаправка хладагентом и пробный запуск 17

Установка фитинг слива и сливного шланга 17

Пробный запуск 19

Проверка перед эксплуатацией 19

При подаче напряжения запускаются внутренние и наружный блоки при работе системы в режиме охлажде ния потоки холодного газообразного хладагента низкого давления из теплообменников всех внутренних блоков объединяются и общий поток поступает на всасывание компрессора в компрессоре газообразный хладагент сжимается его температура и давление повышаются и он поступает на теплообменник наружного блока где отдает тепло наружному воздуху и конденсируется после прохождения дроссельного устройства температура и давление жидкого хладагента дополнительно снижаются и жидкость поступает на терморегулирующий вен тиль затем поток жидкости разделяется и направляется в теплообменники внутренних блоков где охлаждает проходящий через теплообменник воздух помещения там жидкий хладагент испаряется и снова превращается в холодный газообразный хладагент низкого давления холодильный цикл замыкается и повторяется до тех пор пока не будет достигнута желаемая температура в помещении при работе системы в режиме на 20

Принцип работы и гидравлическая схема 20

Принципиальная схема инверторной мультисплит системы кондиционирования с тепловым насосом серии free match 4 20

В инверторных мультисплит системах кондиционирования к одному наружному блоку можно подключить до 5 внутренних блоков кассетного канального настенного и консольного или напольно потолочного типов при этом кассетными и настенными внутренними блоками можно управлять с беспроводного пульта ду а каналь ными внутренним блоками с беспроводного или проводного пульта ду наружный блок продолжает рабо тать пока работает хотя бы один внутренний блок при отключении питания наружного блока все внутренние блоки выключаются 21

Компоненты системы кондиционирования 21

Техническое обслуживание 22

Устранение неисправностей 23

T36h fm4 o t42h fm o 30

Переключение режимов оттаивания 31

Принудительное оттаивание 31

Сбор хладагента 31

Функции блока 31
