Tosot T42H-FM / O [16/32] Вакуумирование
![Tosot T42H-FM / O [16/32] Вакуумирование](/views2/1234609/page16/bg10.png)
— 16 —
Ø9,52 мм ≥0,71 30—40 Н·м
Ø12,7 мм ≥1 45—50 Н·м
Ø15,9 мм ≥1 60—65 Н·м
Предупреждение!
• При подключении трассы хладагента к внутреннему блоку не следует прикладывать силу к стыкам; в про-
тивном случае на трубах могут появиться трещины, что приведет к образованию утечек. Трубы хладагента
должны поддерживаться скобами, их вес не должен ложиться на блоки.
• В мультисплит системах для определения принадлежности трубопроводов отдельным системам каждый
трубный участок маркируется.
д. Изоляция трассы хладагента
1) Во избежание образования конденсата или протечек трубы хладагента покрываются слоем изоляции, фик-
сирующейся клейкой лентой.

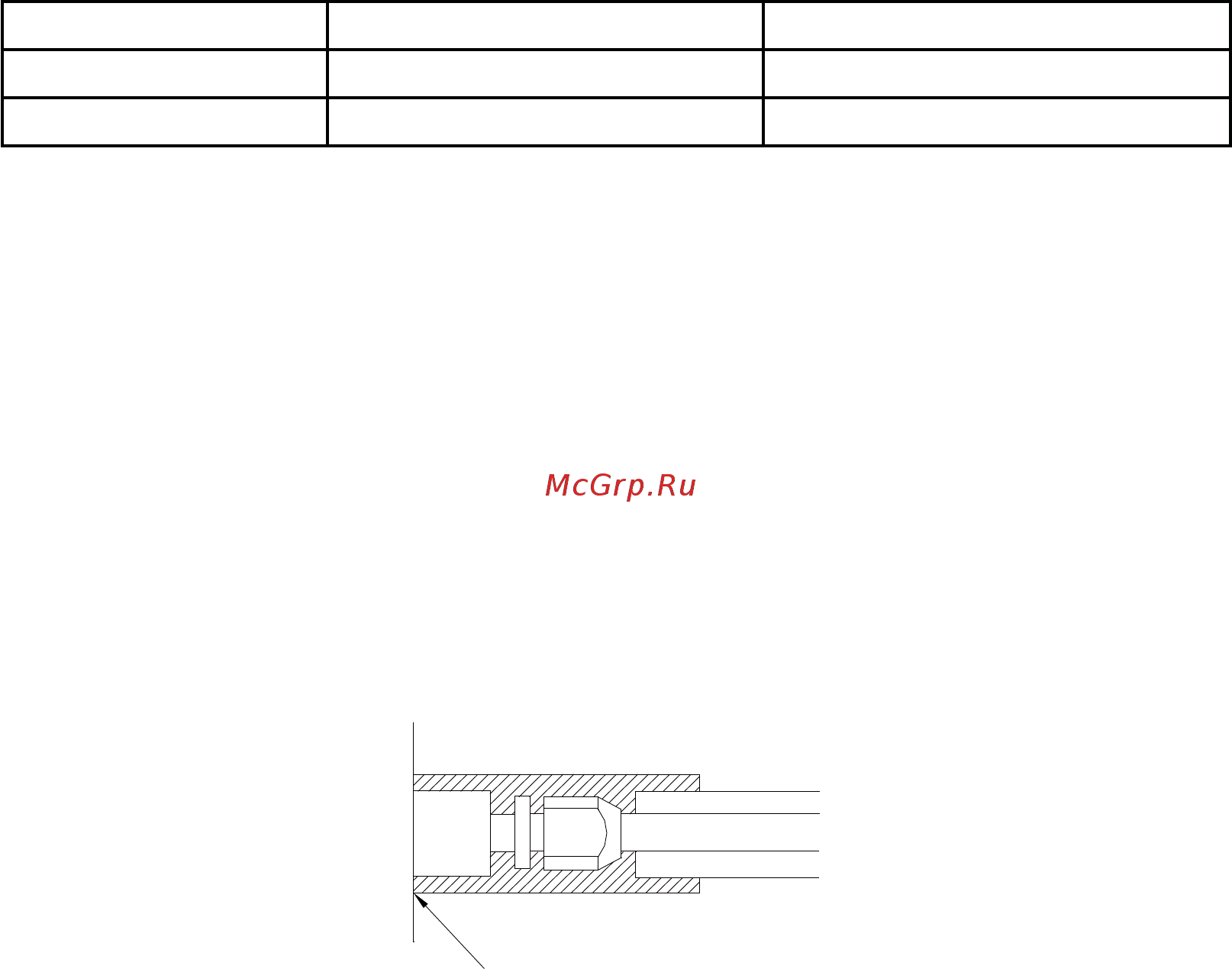

2) Стыки трубных соединений внутреннего блока должны быть плотно замотаны слоем изоляционного матери-
ала как показано на рисунке ниже; наличие воздушных пузырей в месте стыка не допускается.
ȼɩɥɨɬɧɭɸ
Предупреждение!
После завершения изолирования стыков трубных участков запрещается сгибать данные трубные участки; в
противном случае труба может быть повреждена.
е. Нанесение клейкой ленты
1) Присоединить межблочный кабель к трубе хладагента с помощью клейкой ленты (дренажную трубу следует
прокладывать отдельно).
2) Изолировать трубу хладагента на участке от выхода из наружного блока до входа в стену. Лента изоляци-
онного материала должна оборачиваться вокруг трубы внахлест. 3) Закрепить изолированную трубу на стене с
помощью фиксаторов.
Предупреждение!
Не рекомендуется обматывать трубу изоляцией слишком плотно, поскольку в этом случае изолирующие свой-
ства материала будут ослаблены. Сливной шланг дренажной системы должен прокладываться отдельно от
трубопровода. После завершения монтажа труборовода необходимо уплотнить отверстие в стене во избежа-
ние попадания через отверстие дождя или ветра в помещение.
Вакуумирование
Влажный воздух остается внутри контура хладагента, это может привести к поломке компрессора. После того,
как внутренний и наружный блоки связаны трубами, необходимо отвакуумировать воздух из холодильного кон-
тура с помощью вакуумного насоса.
