Tosot T42H-FM / O [9/32] T14h fm4 o t18h fm4 o
![Tosot T36H-FM4/O [9/32] T14h fm4 o t18h fm4 o](/views2/1234609/page9/bg9.png)
— 9 —

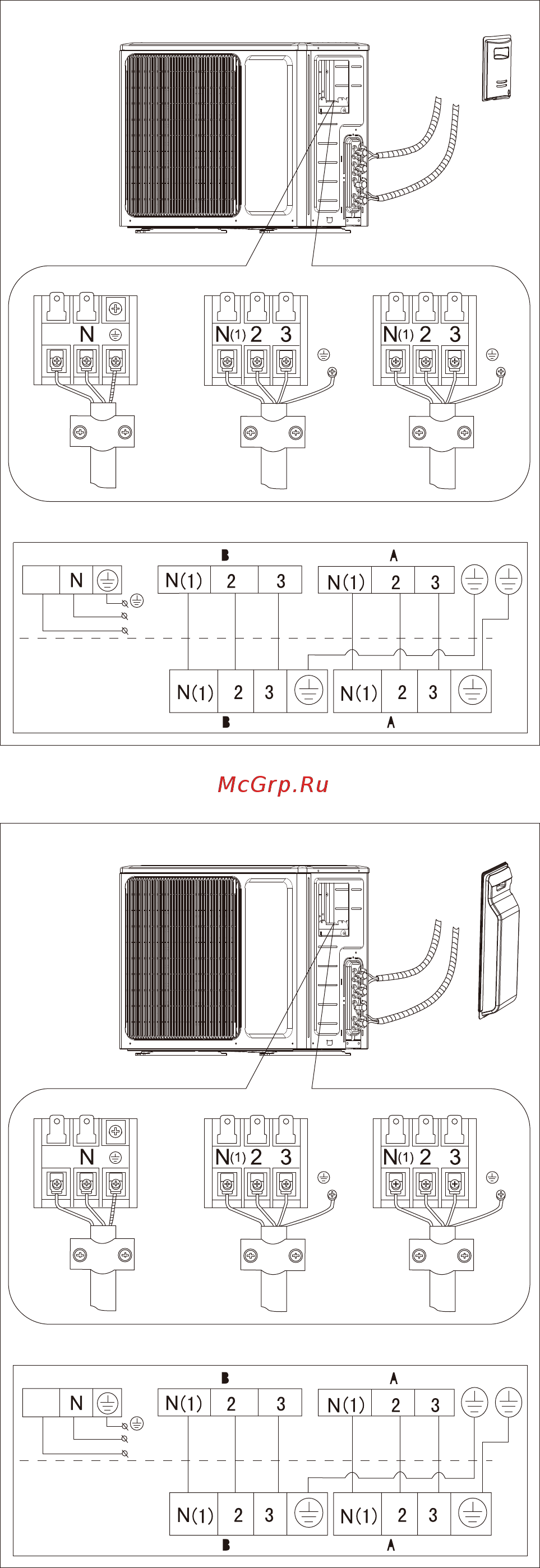

T14H-FM4/O; T18H-FM4/O
L
N
L
L
ɉɢɬɚɧɢɟ
ɉɢɬɚɸɳɢɣ
ɤɚɛɟɥɶ
ȻɥɨɤȺ Ȼɥɨɤȼ
Ʉɚɛɟɥɹɫɜɹɡɢ
T24H-FM4/O
L
N
L
L
ɉɢɬɚɧɢɟ
ɉɢɬɚɸɳɢɣ
ɤɚɛɟɥɶ
ȻɥɨɤȺ Ȼɥɨɤȼ
Ʉɚɛɟɥɹɫɜɹɡɢ
Содержание
- Представленное оборудование имеет необходимую документацию подтверждающую его соответствие требованиям нормативных документов работы по монтажу оборудования должны выполняться в соответствии с требовани ями действующих нормативно технических документов технические характеристики оборудования а также правила и условия эффективного и безопасного использования представленного оборудования определяются техниче ской документацией прилагаемой к оборудованию изготовитель оставляет за собой право на внесение изменений в технические харак теристики внешний вид и потребительские свойства оборудования без предвари тельного уведомления класс энергетической эффективности определен в соответствии с приказом мини стерства промышленности и торговли рф 357 от 29 4 0 информация об изготовителе оборудования содержится в сертификате или деклара ции соответствия 2
- Содержание 2
- Внимание 3
- Во избежание получения травм и нане сения ущерба другим людям и имуще ству внимательно прочтите и соблю дайте следующие инструкции данное оборудование не предназначено для использования детьми и людьми с ограниченной подвижностью находя щимися без надлежащего присмотра 3
- Меры предосторожности 3
- Предупреждение 3
- Модель 6
- Спецификация 6
- Инструкция по монтажу 7
- T18h fm4 o t21h fm4 o t14h fm4 o 8
- T24h fm4 o t28h fm4 o 8
- T36h fm4 o t42h fm o 8
- Внешний вид блоков 8
- Подключение питающего и межблочного кабеля 8
- Электрические подключения 8
- T14h fm4 o t18h fm4 o 9
- T24h fm4 o 9
- А в c d 10
- T42h fm o 11
- Газовую трубу 11
- Другие непригодные для подключения заземляющего провода объекты 11
- Предупреждение необходимо установить выключатель обесточивающий при необходимости всю систему кондициони рования 11
- Снять боковую панель 2 пропустить силовой кабель через резиновое кольцо 3 подключить жилы кабеля к клеммам l n и клемме заземления затем соединить клеммы n 1 2 и 3 внутре ненго и наружного блока 4 закрепить силовой кабель хомутами 11
- Требования к заземлению 1 кондиционер относится к 1 классу защиты от поражения электротоком и требует надежного заземления 2 провод заземления имеет желто зеленую маркировку его нельзя использовать для других целей отрезать или крепить с помощью саморезов в противном случае существует риск поражения электрическим током 3 провод заземления должен подключаться к клемме заземления запрещается заземлять систему на водопроводную трубу 11
- Фановую трубу 11
- Монтаж наружного блока 12
- Монтажные принадлежности см соответствующие упаковочные листы внутреннего и наружного блоков 12
- Ограничение негативного воздействия шума 1 наружный блок должен устанавливаться в местах со свободным доступом воздуха в противном случае мо жет снизиться производительность кондиционера или повысится уровень шума при работе блока 2 опорные площадки на которые устанавливаются блоки должны быть устойчивы и способны выдержать вес блоков в противном случае возможно возникновение посторонних шумов и вибрации 3 при монтаже оборудования следует учитывать что поток теплого воздуха из наружного блока и создавае мый им при работе шум может негативно влиять на соседей и окружающую среду 4 запрещается создавать препятствия для потока воздуха через наружный блок в противном случае может снизиться производительность кондиционера или повыситься уровень шума от работающего блока 5 в случае появления посторонних шумов необходимо немедленно связаться с представителем производите ля 12
- Установочное пространство наружных блоков t14h 28h fm4 o 12
- Установочное пространство наружных блоков t36h fm4 o t42h fm o 12
- T14h fm4 o 13
- T18h fm4 o t21h fm4 o 13
- Габаритные размеры 13
- Габаритные размеры наружного блока 13
- T24h fm4 o t28h fm4 o 14
- T36h fm4 o t42h fm o 14
- При перемещении наружного блока следует использовать два троса достаточной длины для предотвраще ния колебания центра тяжести блока угол отрыва при подъеме блока должен составлять менее 40 3 при монтаже блока для крепления опорных лап к основанию блока используются болты m12 4 блок должен устанавливаться на бетонное основание высотой 10 см 5 размеры установочного пространства для блока указаны на рис 5 14
- Ø6 35 мм 0 5 15 30 н м 15
- Диаметр трубы толщина стенки мм крутящий момент 15
- Длина до наиболее удаленного блока 15
- Крутящие моменты для затягивания соединений 15
- Макси мальный перепад высот 15
- Максимальная длина и перепад высот участков трассы хладагента 15
- Максимальная длина труба хладагента 15
- Между внутрен ними бло ками 15
- Между на ружным и внутрен ними бло ками 15
- Монтаж трасс хладагента 15
- Продолжение таблицы 15
- Суммарная длина 15
- Трасса хладагента 1 значения крутящих моментов для затягивания резьбовых соединений указаны в табл 5 2 совместить раструбную муфту одной трубы и винтовую часть другой и закрутить винтовую часть вручную 3 затем затянуть соединение с помощью динамометрического ключа см рис 6 4 при сгибании труб радиус кривизны должен быть достаточен для сохранения целостности трубы для сгиба ния труб следует использовать трубогиб 5 трубы хладагента и их стыки следует обмотать теплоизолирующим материалом а затем закрепить теплои золяцию клейкой лентой 15
- Вакуумирование 16
- A дозаправка хладагента 17
- Б расчет количества хладагента для дозаправки 17
- Дозаправка хладагентом и пробный запуск 17
- Установка фитинг слива и сливного шланга 17
- Пробный запуск 19
- Проверка перед эксплуатацией 19
- При подаче напряжения запускаются внутренние и наружный блоки при работе системы в режиме охлажде ния потоки холодного газообразного хладагента низкого давления из теплообменников всех внутренних блоков объединяются и общий поток поступает на всасывание компрессора в компрессоре газообразный хладагент сжимается его температура и давление повышаются и он поступает на теплообменник наружного блока где отдает тепло наружному воздуху и конденсируется после прохождения дроссельного устройства температура и давление жидкого хладагента дополнительно снижаются и жидкость поступает на терморегулирующий вен тиль затем поток жидкости разделяется и направляется в теплообменники внутренних блоков где охлаждает проходящий через теплообменник воздух помещения там жидкий хладагент испаряется и снова превращается в холодный газообразный хладагент низкого давления холодильный цикл замыкается и повторяется до тех пор пока не будет достигнута желаемая температура в помещении при работе системы в режиме на 20
- Принцип работы и гидравлическая схема 20
- Принципиальная схема инверторной мультисплит системы кондиционирования с тепловым насосом серии free match 4 20
- В инверторных мультисплит системах кондиционирования к одному наружному блоку можно подключить до 5 внутренних блоков кассетного канального настенного и консольного или напольно потолочного типов при этом кассетными и настенными внутренними блоками можно управлять с беспроводного пульта ду а каналь ными внутренним блоками с беспроводного или проводного пульта ду наружный блок продолжает рабо тать пока работает хотя бы один внутренний блок при отключении питания наружного блока все внутренние блоки выключаются 21
- Компоненты системы кондиционирования 21
- Техническое обслуживание 22
- Устранение неисправностей 23
- T36h fm4 o t42h fm o 30
- Переключение режимов оттаивания 31
- Принудительное оттаивание 31
- Сбор хладагента 31
- Функции блока 31
