Tosot T42H-FM / O [8/32] Внешний вид блоков
![Tosot T36H-FM4/O [8/32] Внешний вид блоков](/views2/1234609/page8/bg8.png)
— 8 —

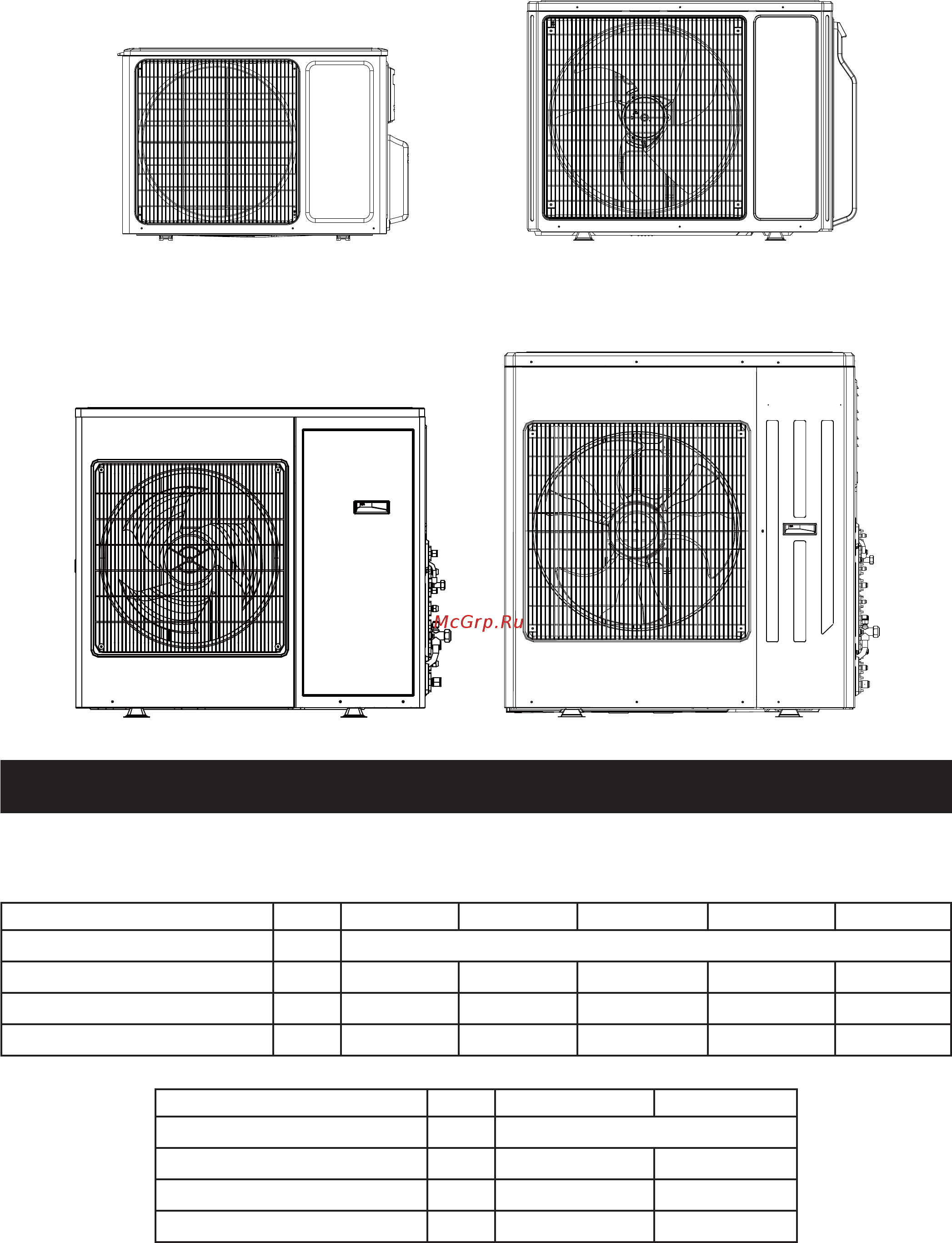

Внешний вид блоков
T18H-FM4/O
T21H-FM4/O
T14H-FM4/O
T24H-FM4/O
T28H-FM4/O
T36H-FM4/O
T42H-FM/O
Электрические подключения
Подключение питающего и межблочного кабеля
Модель T14H-FM4/O T18H-FM4/O T21H-FM4/O T24H-FM4/O T28H-FM4/O
Параметры электропитания Ф/В/Гц 220-240/1/50
Автомат защиты А 16 25 32 32 32
Электропитающий кабель мм²3х2,5 3х2,5 3х2,5 3х2,5 3х2,5
Межблочный кабель мм² (2)4х1,5 (2)4х1,5 (3)4х1,5 (3)4х1,5 (4)4х1,5
Модель T36H-FM4/O T42H-FM/O
Параметры электропитания Ф/В/Гц 220-240/1/50
Автомат защиты А 45 45
Электропитающий кабель мм²3х43х4
Межблочный кабель мм² (4)4х1,5 (5)4х1,5
