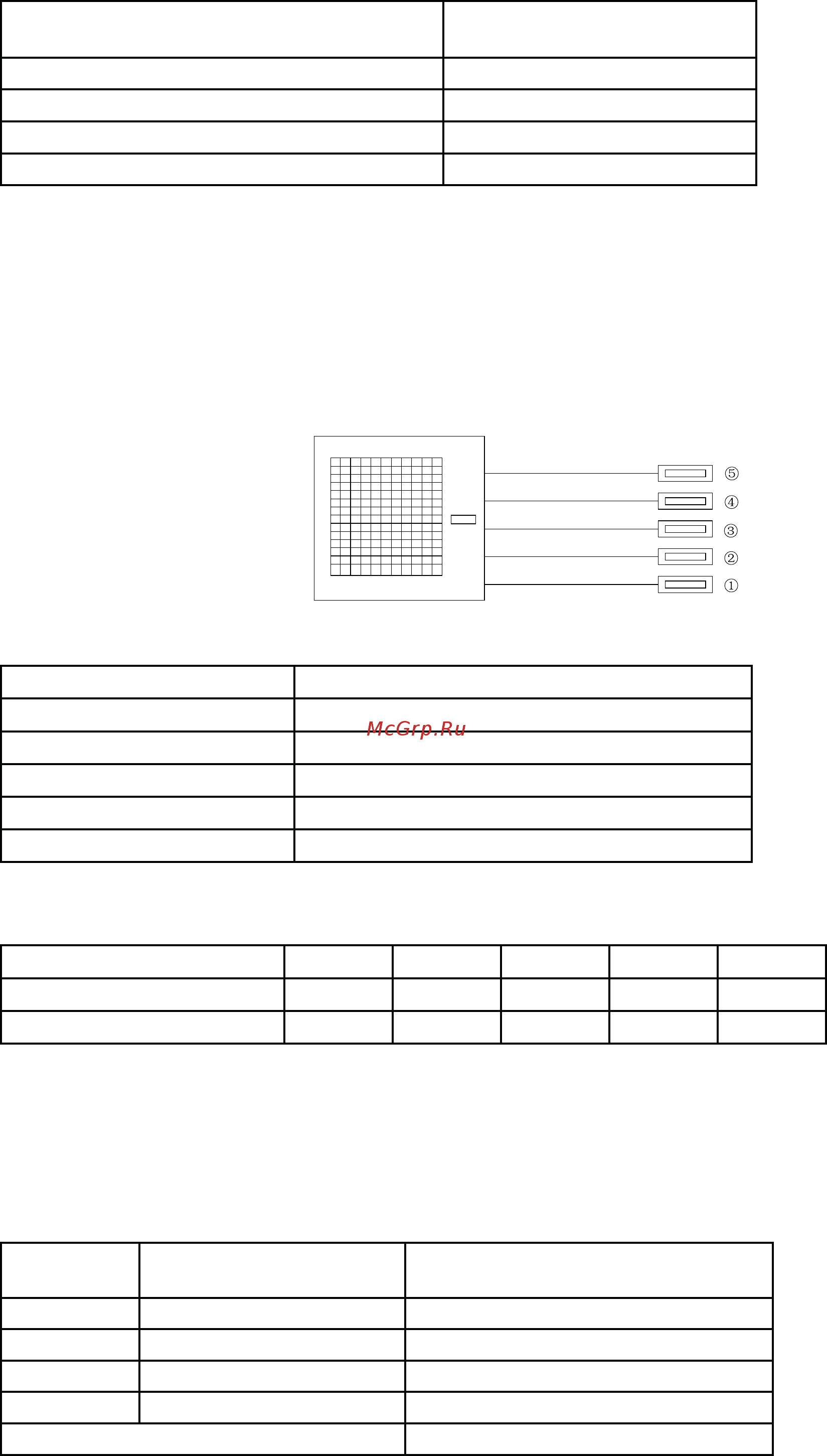

— 18 —
2) Расчет количества хладагента для дозаправки
Если общая длина линии жидкости меньше указанного в таблице значения, дозаправка не требуется.
Модель
Общая длина линии
(a+b+c+d+e)
T14H-FM4/O; T18H-FM4/O;
≤ 10 м
T21H-FM4/O; T24H-FM4/O
≤ 30 м
T28H-FM4/O; T36H-FM4/O
≤ 40 м
T42H-FM/O
≤ 50 м
Количество хладагента для дозаправки =∑ дополнительных трубных участков линии жидкости × 22 г/м
(при диаметре труб линии жидкости 1/4’’).
Примечание: если общая длина линии жидкости больше значения, указанного в таблице выше, необходимо
увеличить количество хладагента на 20 г/м для блоков T14-28H-FM4/O; 22 г/м для блоков T36H-FM4/O и T42H-
FM/O.
3) Пример расчета: T42H-FM/O
e
d
c
b
a
Внутренние блоки
Обозначение участка Модель
Внутренний блок 1 Канального типа, T09H-FD/I
Внутренний блок 2 Канального типа, T09H-FD/I
Внутренний блок 3 Канального типа, T09H-FD/I
Внутренний блок 4 Канального типа, T09H-FD/I
Внутренний блок 5 Канального типа, T18H-FD/I
Линия жидкости
Обозначение участка edcba
Диаметр трубы Ø6,35 Ø6,35 Ø6,35 Ø6,35 Ø9,52
Длина 20 м 20 м 15 м 5 м 5 м
Общая длина линии жидкости равна: e+d+c+b+a=20+20+15+5+5=65 м. Таким образом, минимальное количе-
ство хладагента для дозаправки равно=(65-50)×0,022=0,33 кг.
4) Фиксация данных о количестве хладагента для дозаправки
Внутренние блоки
№
Модель внутреннего
блока
Количество хладагента для доза-
правки, кг
1
2
...
N
Итого
