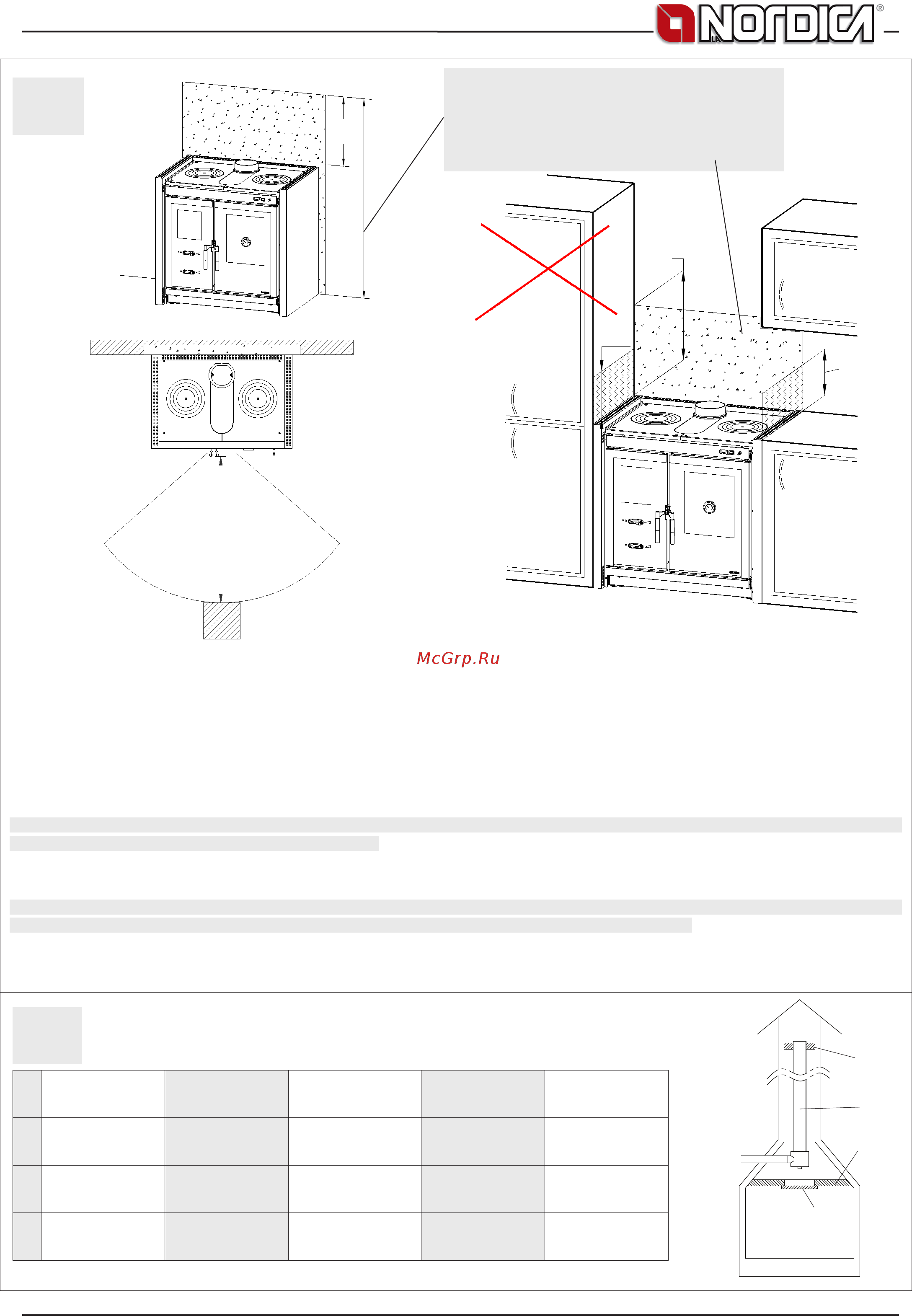

ITALY BUILT IN
7095401 61
4
5
D
A
B
C
A
100
50
C
20
20
NO
SI
SI
B
50
Strato di materiale NON inammabile
FIREPROOF material layer
Schicht aus FEUERFESTEN Material
Couche de matériel NON inammable
Capa de material NO inamable
A
Chiusura
ermetica
Hermetic closure
Hermetischer
Verschluss
Fermeture
hermetique
Cierre hermético
B
Acciaio Inox Stainless steel Stainless steel Acier Inox Acero inoxidable
C
Tamponamento Plugging Abdichtung Tamponnement Tampón
D
Sportello di
ispezione
Inspection hatch Inspektionsklappe Porte inspection
Portezuela de
inspección
Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto dei valori
indicati (Vedi DICHIARAZIONE DI PRESTAZIONE - INFORMAZIONI MARCATURA CE).
All the minimum safety distances (cm) are shown on the product data plate and lower values must not be used (See DECLARATION
OF PERFORMANCE - CE MARKING INFORMATION).
Alle Sicherheitsabstände (cm) sind auf der Typenschild des Produktes gezeigt und dürfen nicht unter der angegebenen Werte liegen
(siehe LEISTUNGSERKLÄRUNG - CE AUSZEICHNUNGSINFORMATIONEN).
Toutes les distances minimales de (cm) sécurité sont indiquées dans l’étiquette du produit et on il NE FAUT PAS descendre au-dessous
des valeurs indiqués (voir DÉCLARATION DE PERFORMANCE - INFORMATIONS MARQUAGE CE).
Todas las distancias mínimas de seguridad (cm) se muestran en la placa técnica del producto y NO deben ser empleadas medidas
inferiores a estas (véase DECLARACIÓN DE PRESTACIÓN - INFORMACIÓN DE LA MARCA CE).
