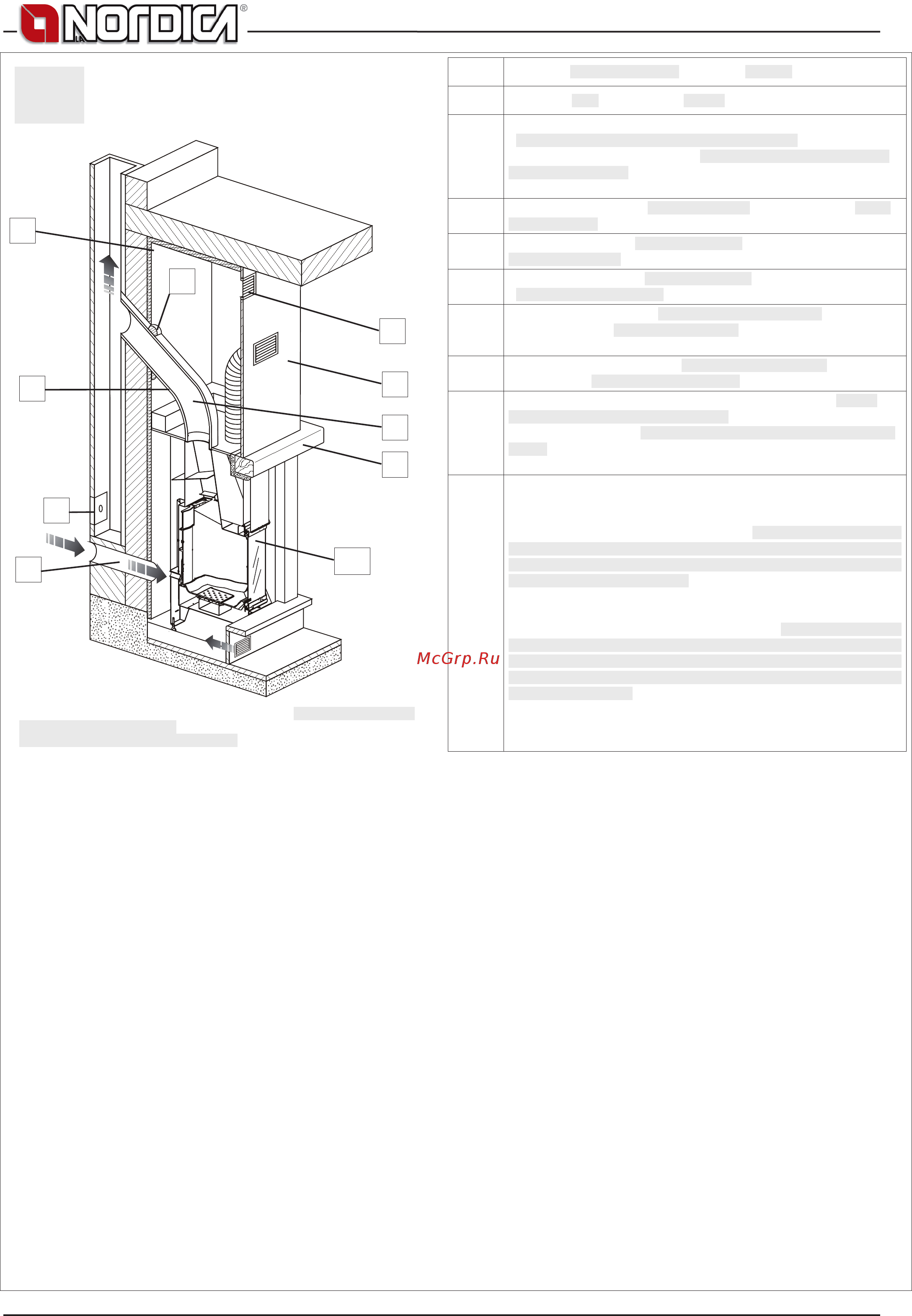

Figura 7
Picture 7
Abbildung 7
Figure 7
Pисунок 7
MONOBLOCCO 800 ANGOLO
62 6098401
7
2
3
4
5
1
6
7
8
9
10
1*
Isolante / Insulating material / Isolator / Isolante / Aislamiento
2
Sigillare / Seal / Versiegeln / Sceller / Sellar
3
Rivestimento isolante provvisto di foglio di alluminio esterno
/ Insulating coating with external aluminum sheet / Isolierverklei-
dung mit Außenaluminiumblatt / Revêtement isolant avec feuille
d’aluminium externe / Revestimiento aislante provisto de hoja de
aluminio exterior
4
Sportello per pulizia / Door for cleaning / Reinigungstür / Porte
pour nettoyage / Puerta para limpieza
5
Presa aria esterna / External air intake / Außenlufteinlass
Prise air extérieure / Toma de aire exterior
6
Griglia sato calore / Heat drain grating / Wärmeentlüftungsgitter
/ Grille évacuation chaleur / Rejilla venteo calor
7
Controcappa ignifuga / Fire-retardant counter-hood / Feuerfester
Estrichunterbau / Contre-hotte ignifuge / Revestimiento interior de
la campana ignífugo
8
Inclinazione massima 45° / Maximum inclination 45° / Maximal-
neigung 45° / Inclinaison maximale 45° / Inclinación máxima 45°
9*
Schermare le parti in legno con materiale isolante / Shield
wooden parts with insulating material / Die Holzteile mit Isolier-
material abschirmen / Protéger les parties en bois avec matériau
isolant / Proteger las partes de madera
con material aislante
10
Tutte le distanze minime di sicurezza (cm) sono indicate sulla
targhetta tecnica del prodotto e NON si deve scendere al di sotto
dei valori indicati (Vedi DICHIARAZIONE DI PRESTAZIONE -
INFORMAZIONI MARCATURA CE) / All the minimum safety
distances (cm) are shown on the product data plate and lower values
must not be used (See DECLARATION OF PERFORMANCE - CE
MARKING INFORMATION) / Alle Sicherheitsabstände (cm) sind
auf der Typenschild des Produktes gezeigt und dürfen nicht unter
der angegebenen Werte liegen (siehe LEISTUNGSERKLÄRUNG
- CE AUSZEICHNUNGSINFORMATIONEN) / Toutes les distances
minimales de (cm) sécurité sont indiquées dans l’étiquette du produit
et on il NE FAUT PAS descendre au-dessous des valeurs indiqués
(voir DÉCLARATION DE PERFORMANCE - INFORMATIONS
MARQUAGE CE) / Todas las distancias mínimas de seguridad
(cm) se muestran en la placa técnica del producto y NO deben ser
empleadas medidas inferiores a estas (véase DECLARACIÓN DE
PRESTACIÓN - INFORMACIÓN DE LA MARCA CE).
*
COME DA DISPOSIZIONI REGIONALI ESISTENTI - ACCORDING TO THE
REGIONAL REGULATIONS - NACH DER REGIONALEN REGELUNGEN -
SELON L’ORDONNANCE RÉGIONALE - CONFORME CON LA NORMATIVA
LOCAL
