MONOBLOCCO 800 ANGOLO
66 6098401
125
80
45
6012024
0020800
0020800 0020803
0060507
0020802
0020007
MON 800
BLACKSILVER
20mm
230 V~ 50Hz
TM

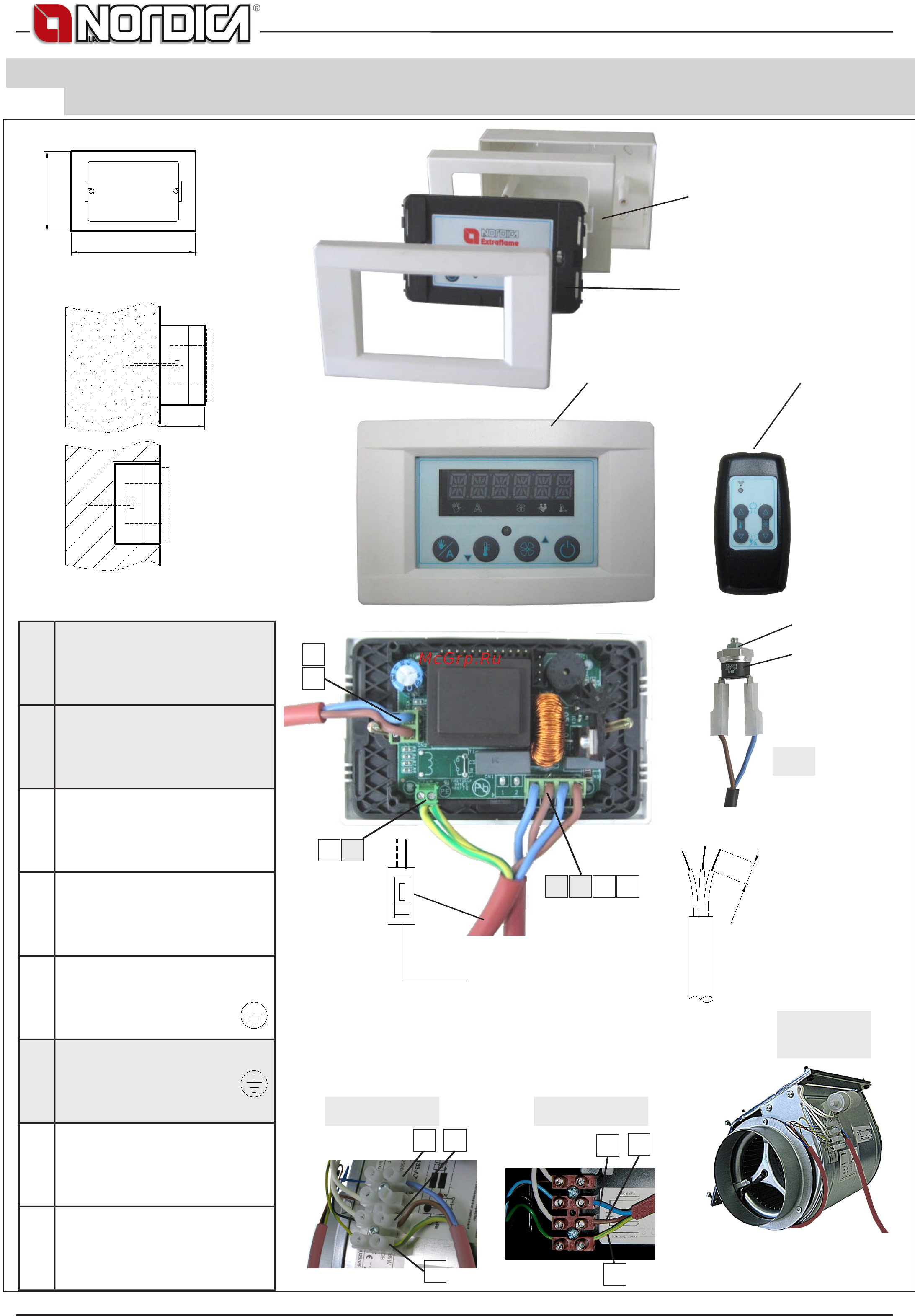

16. KIT DE VENTILACIÓN OPCIONAL
16. EXTRA KIT GEBLÄSE
16. KIT VENTILATION EN OPTION
1
Blu - Alimentazione
Blue - Power supply
Blau - Stromversorgung
Bleu - Alimentation
Azul - Alimentación
2
Marrone - Alimentazione
Brown - Power supply
Braun - Stromversorgung
Brown - Alimentation
Marrón - Alimentación
3
Blu - Motore
Blue - Motor
Blau - Motorkabel
Bleu - Moteur
Azul - Motor
4
Marrone - Motore
Brown -Motor
Braun - Motorkabel
Brown -Moteur
Marrón - Motor
5
Giallo/verde - Motore
Yellow/green - Motor
Gelb /Grün - Motorkabel
Jaune/vert - Moteur
Amarillo/verde - Motor
6
Giallo/verde - Alimentazione
Yellow/green - Power supply
Gelb /Grün - Stromversorgung
Jaune/vert - Alimentation
Amarillo/verde - Alimentación
7
Blu - Termostato
Blue - Thermostat
Blau - Thermostatkabel
Bleu - Thermostat
Azul - Termostato
8
Marrone - Termostato
Brown - Thermostat
Braun - Thermostatkabel
Brown - Thermostat
Marrón - Termostato
16. OPTIONAL VENTILATION KIT16. KIT VENTILAZIONE OPZIONALE
INTERRUTTORE BIPOLARE
BIPOLAR SWITCH
ZWEIPOLIGER SCHALTER
INTERRUPTEUR BIPOLAIRE
INTERRUPTOR BIPOLAR
1 2
5
3
3
3
5
5
6
8
4
4
4
7
