15
Воздушное отопление и вентиляция
LEO D 2 LEO D 2.2
Производительность [м
3
/ч] 5400 1080
Питание [В/Гц] 230/50
Макс. потребление тока [А] 1,4 2,8
Макс. потребление мощности [Вт] 320 640
IP 54
Макс. уровень акустического давления
(1)
[дБ(А)] 55 58
Макс. рабочая температура [
o
C] 60
Вес аппарата [кг] 13,9 25,4
(1)
Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м
3
, на расстоянии 5 м от аппарата
Технические параметры
макс. 14 м
(1)
макс. 16 м
(1)

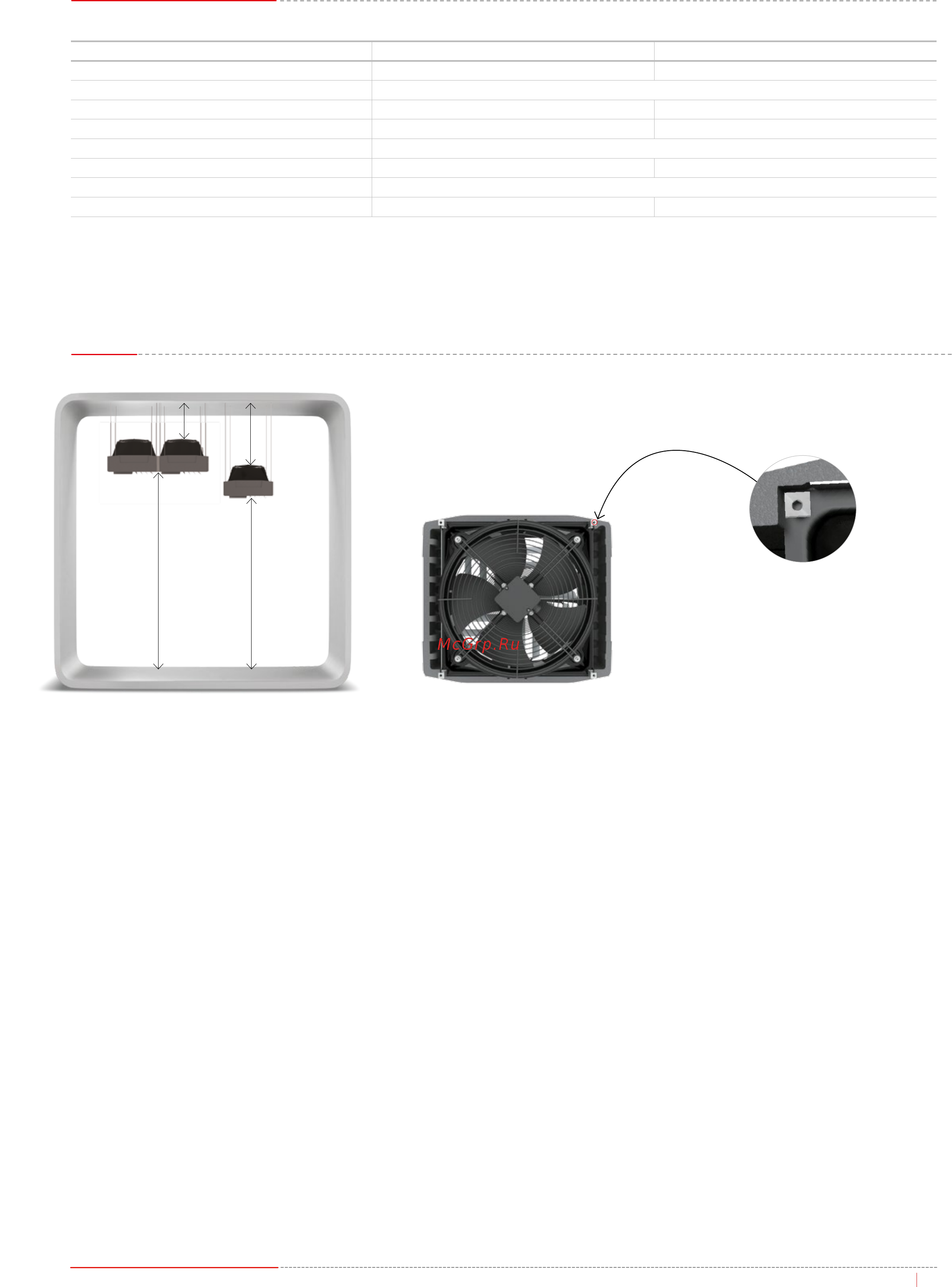

Крепежные держатели
Дестратификатор оснащен крепежными держате-
лями в углах, которые облегчают выравнивание и
монтаж на шпильках под перекрытием.
Монтаж
(1)
При вертикальной установке направляющих воздуха
(2)
h - 1/3 высоты помещения (мин. 1м)
h
(2)
h
(2)
LEO D
