37
Воздушное отопление и вентиляция
Это самая простая система управления ON/OFF. Работа отопительного аппарата регулируется термостатом, который включает аппарат в случае
падения температуры в помещении ниже заданной. Регулировка производительности вентилятора происходит при помощи регуляторов скорости.
ПРЕИМУЩЕСТВА:
• Низкая тепловая инерция,
• Снижение затрат на отопление,
• Простота в обслуживании,
• Независимое управление каждым аппаратом,
• Ступенчатая регуляция производительности вентилятора.
• комнатный термостат R55 управляет работой клапана SRQ2d
• 5-ступенчатый регулятор скорости TRd может изменять обороты вентилятора
• аппаратом можно управлять с помощью регулятора ON/OFF
• комнатный термостат R55 управляет работой клапанов SRQ2d и регулятором скорости TRd
• 5-ступенчатый регулятор скорости TRd может изменять обороты вентилятора
SRQ
TRd
R55
питание
~230 В
питание
~230 В
SRQ
TRd
R55
питание
~230 В
мин.
3×1,0 мм
2
мин.
3×1,0 мм
2
мин.
3×1,0 мм
2
мин.
3×1,0 мм
2
мин.
3×0,5 мм
2
мин.
3×1,0 мм
2
мин.
3×1,0 мм
2
мин.
3×0,5 мм
2
Управление
Водяные воздухонагреватели LEO AGRO SP/HP
УПРАВЛЕНИЕ ON/OFF
Подробные схемы электрического подключения доступны в технической документации на сайте www.owair.com.
ВНИМАНИЕ: Аппарат может управляться с помощью контроллера микроклимата. Компания FLOWAIR не предоставляет контроллер.

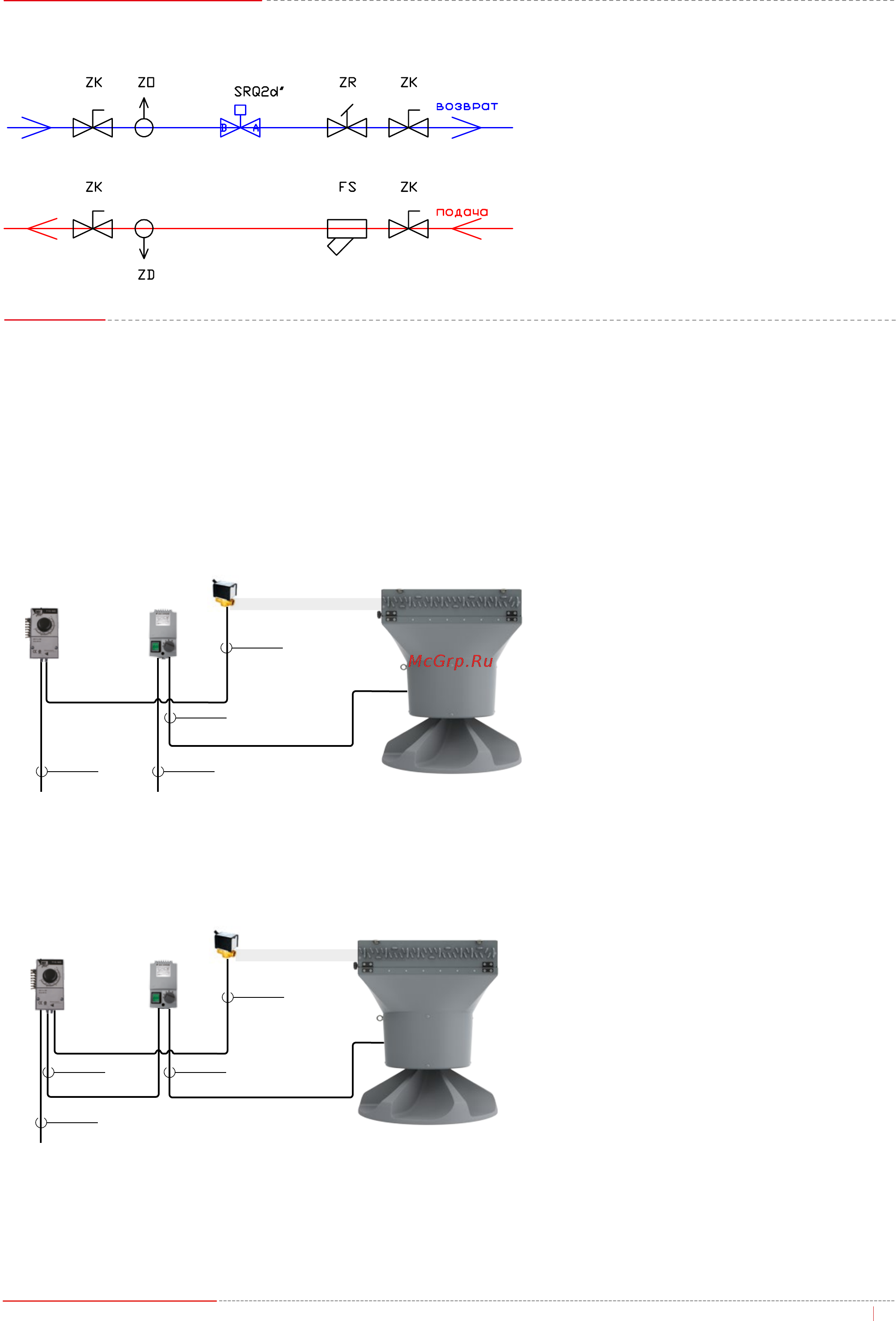

Гидравлическое подключение воздухонагревателей LEO AGRO
Гидравлическое подключение
LEO AGRO
ZK - запорный клапан
ZO - дренажный клапан
ZD - осушительный клапан
FS - сетчатый фильтр
ZR - балансировочный клапан
SRQ2d - 2-х ходовой клапан с приводом вкл./выкл.
