27
Воздушное отопление и вентиляция

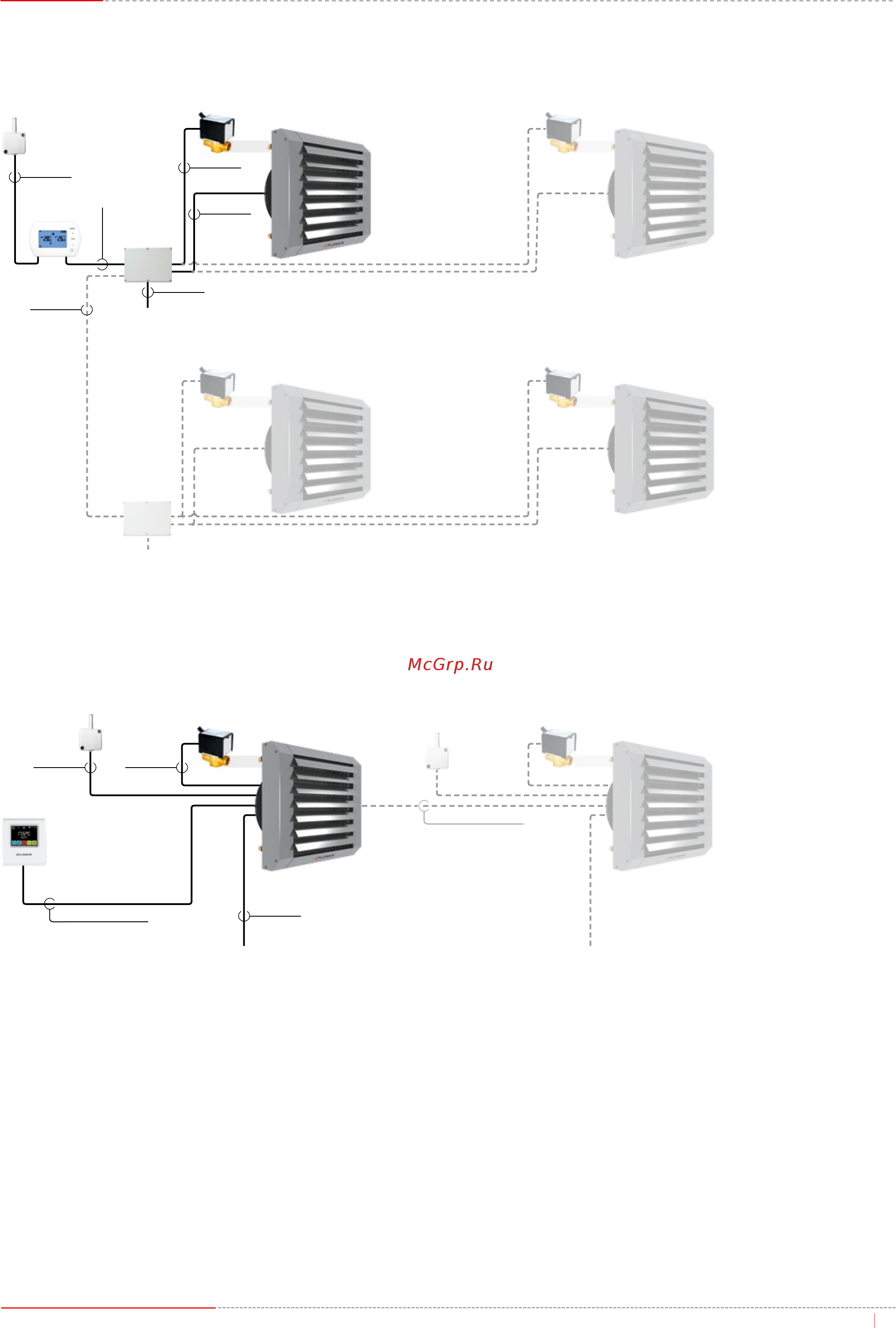

Водяные воздухонагреватели LEO INOX V
УПРАВЛЕНИЕ HMI + RX
макс. 6 аппаратов LEO INOX V к
одному распределителю RX
макс. 6 аппаратов LEO INOX V к
одному распределителю RX
HMI
RX
SRQ
NTC
(опционально)
питание
~230 В
SRQ
SRQ
RX
SRQ
питание
~230 В
мин.
2×0,5 мм
2
мин.
3×0,5 мм
2
мин.
5×1,0 мм
2
мин.
3×1,5 мм
2
мин.
6×0,5 мм
2
мин.
5×0,5 мм
2
Водяные воздухонагреватели LEO INOX V
УПРАВЛЕНИЕ T-box
макс. 31 аппарат, совместимых с
СИСТЕМОЙ FLOWAIR
T-box
SRQ
PT-1000
(опционально)
питание
~230 В
мин.
3×1,0 мм
2
мин.
3×0,5 мм
2
LIYCY мин. 4x0,5 мм
2
витая пара макс. 50 м
мин.
2×0,5 мм
2
(экранированный)
SRQ
PT-1000
(опционально)
питание
~230 В
LIYCY мин. 3x0,5 мм
2
витая пара макс. 50 м
Автоматика
Подробные схемы электрического подключения доступны в технической документации на сайте www.owair.ru.
макс. 3
распределителя RX
LEO INOX
