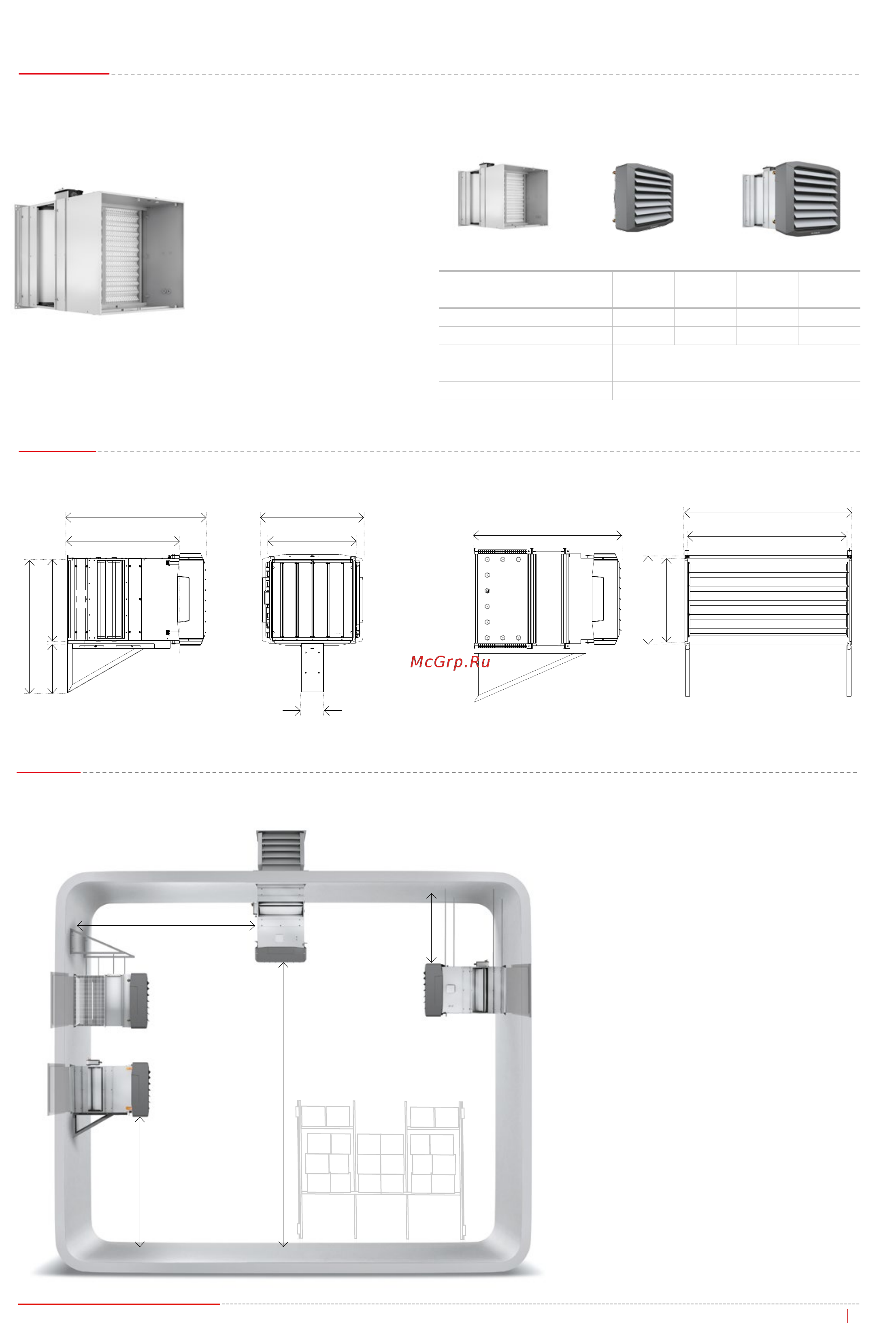

FLOWAIR LEO FB 20V [9/68] Монтаж
![FLOWAIR LEO FB 45S [9/68] Монтаж](/views2/1335105/page9/bg9.png)
9
Воздушное отопление и вентиляция
LEO FB 25|45|65|95
+ =
KM
LEO FB+ KM
LEO FB 25
+ KM
LEO FB 45
+ KM
LEO FB 65
+ KM
LEO FB 95
+ KM 95
Тепловая мощность [кВт] 14–24 24–37 24– 52 47 – 87
Производительность [м
3
/ч] 1550–3200 1470–3000 1300–2800 2650–6500
Вес [кг] 31,0–73,7
Цвет серебристый
Корпус сталь + алюминий + пластик
СМЕСИТЕЛЬНАЯ КАМЕРА
Материал: оцинкованная сталь,
алюминий, пластик
Вес: 19,5-38 кг
Предназначена для воздухонагре-
вателей LEO FB 25|45|65|95.
Водяные воздухонагреватели
со смесительной камерой KMFB
составляют отопительно-венти-
ляционную систему. Это самый
простой способ создания приточ-
ной вентиляции с минимальным
потреблением энергии, без необ-
ходимости установки дополни-
тельных систем.
Аксессуары
Габариты
920
LEO KM LEO KM 95
1040
720 555
555315
870
1080
870 650
145
600
640
Монтаж
установка под перекрытием
вертикальная установка
мин. 1,0 м
мин. 1,0 м
2,5–8 м
2,5–8 м
LEO FB
