При готовности котла к работе (реле РП1
включено, контакт РП1-1 разомкнут, а контакты
РП1-2 и РП1-3 замкнуты, горит зелёная лампа
«включено») возможны два режима работы котла,
определяемые положением
- 4 -
переключателя ПК «Разогрев» или
«ВАРКА».
Режим «Разогрев»:
После включения тумблера через замкнутый
контакт РП1-3 подаётся напряжение на катушку
пускателя П2, пускатель П2 срабатывает и через
контакты П2-1 включает пускатель П1. Цепь
катушки П2 через переключатель ПК и
замкнувшийся контакт П1-2 блокируется. При этом
пускатели П1 и П2 подают питание на нагреватели
(ТЭНы). Происходит интенсивный нагрев воды в
пароводяной рубашке, посредством которой
нагревается варочный объём котла.
При увеличении давления в пароводяной
рубашке до заданного верхнего предела,
установленного на манометре (ЭКМ), его верхний
контакт замыкается и включается реле РП2, которое
контактом РП2-1 отключает катушку пускателя П1,
контакт П1-2 размыкается и отключается пускатель
П2, на пульте горит лампа «сеть»
Пускатели П1 и П2 отключены, снято питание с
ТЭНов и схема возвращается в исходное состояние,
и только после снижения давления в пароводяной
рубашке (разомкнётся контакт верхнего давления
ЭКМ) может быть включена кнопкой «пуск».
Режим «ВАРКА»:
Схема находится в исходном состоянии. Реле
РП1 включено, разомкнут контакт РП1-1, замкнуты
РП1-2 и РП1-3, горит зелёная лампа «сеть».
Тумблером включаем пускатель П2.
Включены все ТЭНы, горят лампы «сеть».
Начинается интенсивный разогрев котла.
При достижении в пароводяной рубашке
верхнего давления, установленного на ЭКМ, его
контакт замыкается и включает реле РП2.
Нормально замкнутым контактом РП2-1
отключается пускатель П1, а через нормально
замкнутый контакт РП3-1 контактом РП2-2 реле
РП2 становится на самоблокировку. Пускателем П1
отключена часть ТЭНов, горит лампа «сеть».
При снижении давления в пароводяной рубашке
до нижнего предела, установленного ЭКМ, его
нижний контакт замыкается и включает реле РП3,
контактом РП3-1 отключается реле РП2, которое
своим контактом РП2-1 включает пускатель П1.
Снова включены все нагреватели и происходит
интенсивный нагрев котла. Повышается давление в
пароводяной рубашке до верхнего предела,
установленного на ЭКМ и снова отключается
пускатель П1 и котёл работает в режиме «варка».
Таким образом, в режиме «ВАРКА» включены
либо все электронагреватели, либо часть, и
автоматически в пароводяной рубашке
поддерживается давление от нижнего до верхнего
уровня значений, установленных на ЭКМ.
Для отключения котла необходимо перевести
тумблер в положение «выключено». При этом
отключается пускатель П2, который снимает
питание с цепей управления пускателя П1 и всех
реле. Схема возвращается в исходное положение.
Горит лампа «сеть».
- 17 -
КПЭ 100-160-250
- 16 -

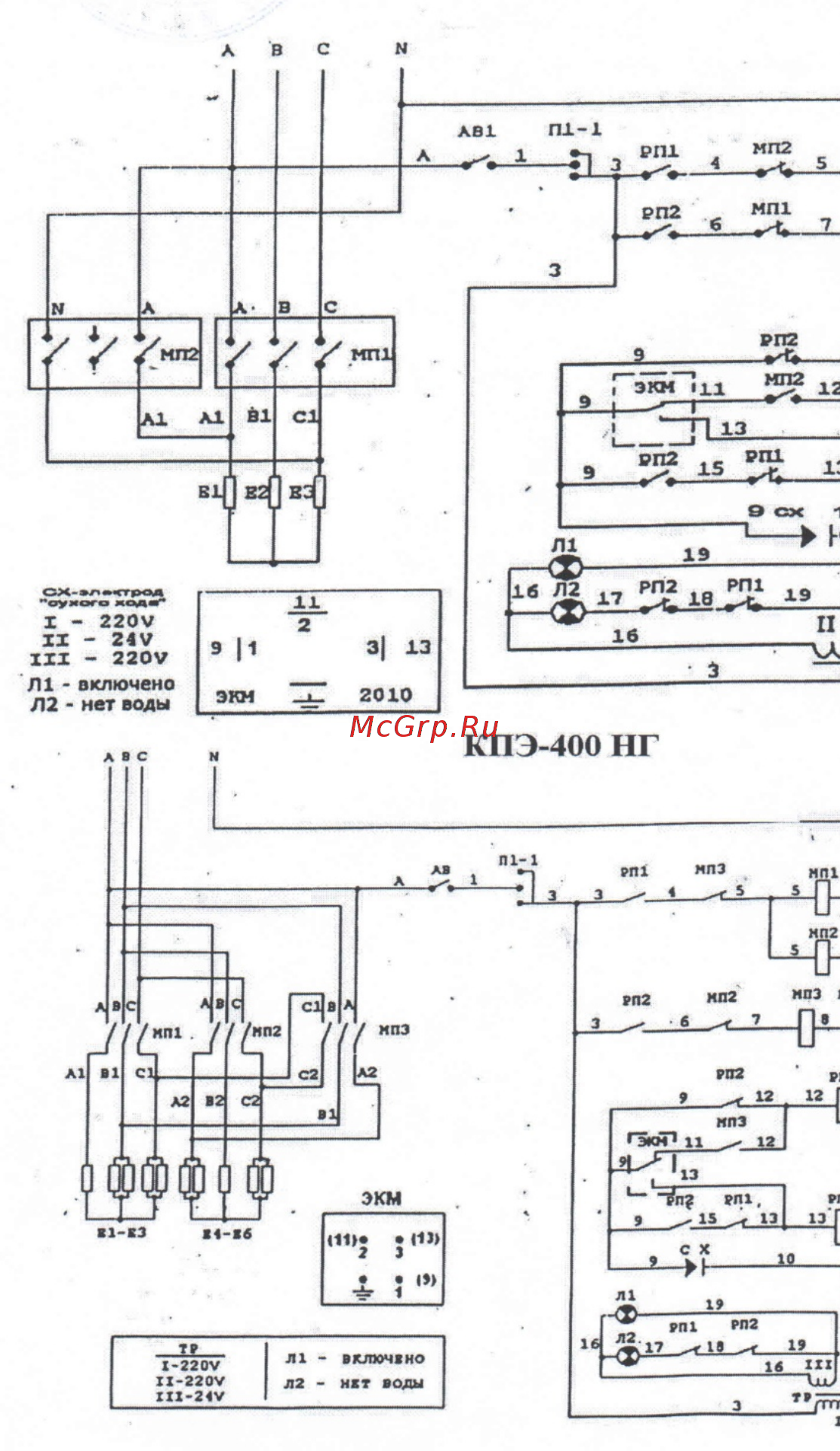

Схема электрическая принципиальная.
КПЭ-60
